TRP 24VDC 1CO EMPTY
Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TRP 24VDC 1CO EMPTY

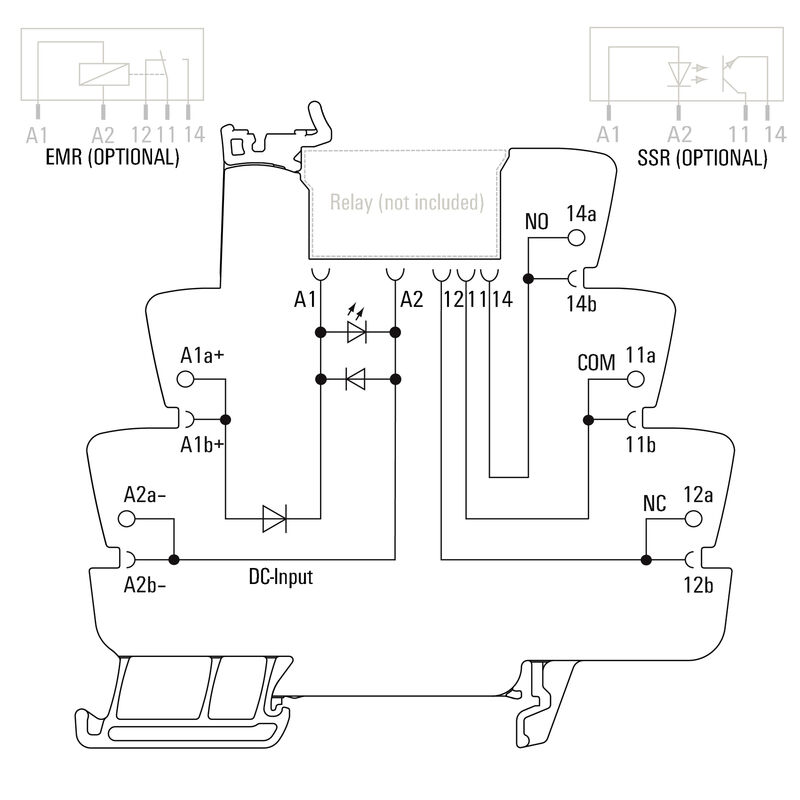

Schemat połączeń
TRP 24VDC 1CO EMPTY
Rysunek wymiarowany
TRP 24VDC 1CO EMPTY
Pozostałe
Kody typów

TRP 24VDC 1CO EMPTY

TERMSERIES, Cokół przekaźnika, Liczba styków: 1, zestyk przełączny, Znamionowe napięcie sterowania: 24 V DC ±20 %, prąd trwały: 10 A, PUSH IN

Nr. produktu 2618870000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 28 Jest dodatkiem 6 Jest odpowiednikiem 10 Pojedyncza część 8 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strona sterownicza Strona obciążenia Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E223759

Ogólne dane zamówieniowe

Wersja
TERMSERIES, Cokół przekaźnika, Liczba styków: 1, zestyk przełączny, Znamionowe napięcie sterowania: 24 V DC ±20 %, prąd trwały: 10 A, PUSH IN
Nr zam.
2618870000
Typ
TRP 24VDC 1CO EMPTY
GTIN (EAN)
4050118669961
Ilość
10  szt.

Wymiary i masa

Głębokość
87,8  mm
Głębokość (cale)
3,457  inch
Wysokość
89,4  mm
Wysokość (cale)
3,52  inch
Szerokość
6,4  mm
Szerokość (cale)
0,252  inch
Masa netto
26,4  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...60 °C
Wilgotność
5–95% wilgotności wzgl., Tu = 40 °C, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Temperatura otoczenia (eksploatacyjna), maks.
60  °C
Przekrój przyłącza AWG, min.
AWG 26
Przekrój przyłącza AWG, maks.
AWG 14
rodzaj przewodu
sztywny przewód miedziany
elastyczny przewód miedziany
Stopień zanieczyszczenia środowiska
2
Nr certyfikatu (cURus)
E223759

Strona sterownicza

Znamionowe napięcie sterowania
24 V DC ±20 %
Wskazanie statusu
Zielona dioda LED

Strona obciążenia

znamionowe napięcie załączające
250 V AC
Ciągły prąd
10 A
Napięcie łączeniowe AC, max.
250  V
Napięcie łączeniowe DC, max.
250  V
Typ zestyku
1 zestyk przełączny

Dane ogólne

Robocza wysokość nad poziomem morza
≤ 2000 m
nad poziomem morza
Szyna
TS 35
Barwny
czarny
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-0
  • Komponent:
    Zatrzask mocujący
  • Klasa palności UL94:
    V-0
  • Komponent:
    Popychacz
  • Klasa palności UL94:
    V-0

Koordynacja izolacji

Napięcie znamionowe
300  V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
wytrzymałość napięciowa względem szyny nośnej
4 kVef / 1 Min.
udarowe napięcie wytrzymywane
6 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (cURus)
E223759

Dane przyłączeniowe

Metoda wykonywania złącz
PUSH IN
Długość usunięcia izolacji przyłącza pomiarowego
9  mm
Zakres zacisków przyłącza pomiarowego
1,5  mm²
Zakres zaciskania, min.
0,14  mm²
Zakres zaciskania, maks.
2,5  mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14  mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5  mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 14
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,15  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5  mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,15  mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5  mm²
Wielkość ostrza
0,4 x 2,0 mm

Klasyfikacje

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
