Właściwości
| Wersja | Ochronnik przeciwprzepięciowy, Niskie napięcie, Bez prądu upływu, TN-C-S, TN-S, TT, IT z N |
| Nr zam. | 2830970000 |

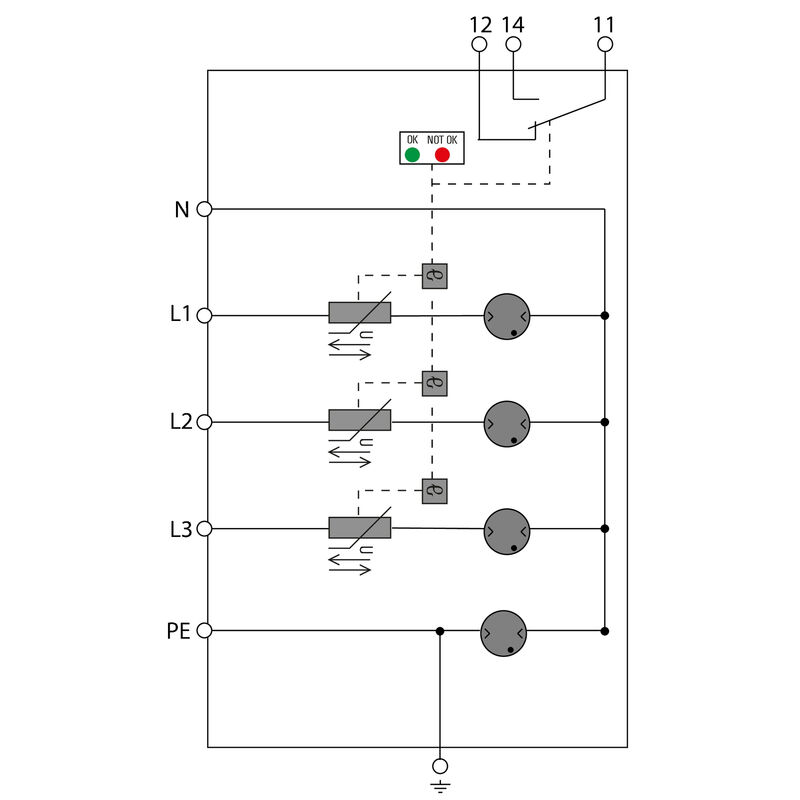

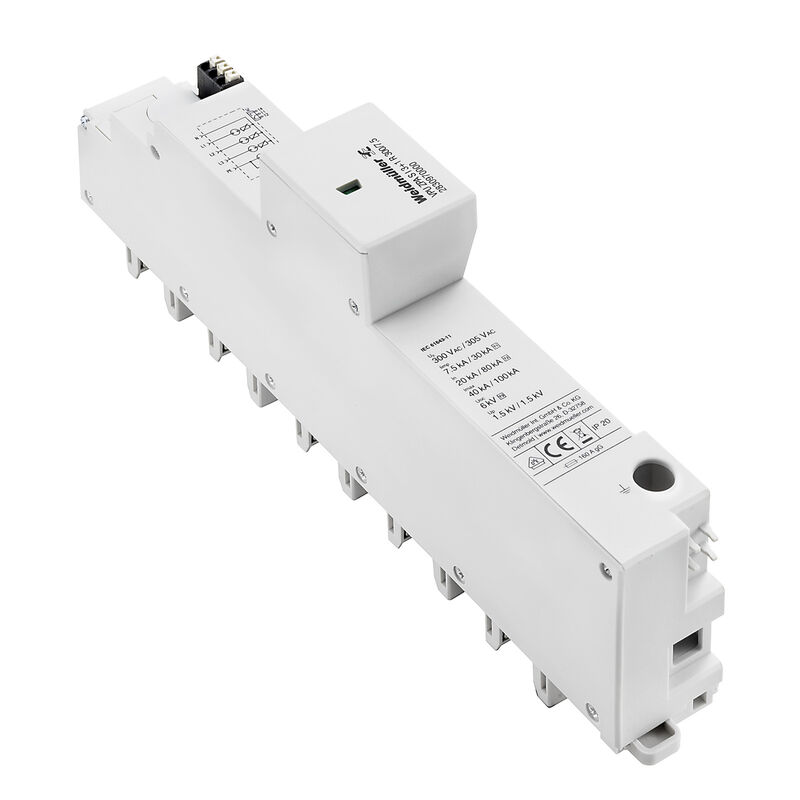

| Typ | VPU ZPA S I 3+1 R 300/7,5 |
| GTIN (EAN) | 4064675390176 |
| Ilość | 1 szt. |
| Głębokość | 101,6 mm |
| Głębokość (cale) | 4 inch |
| Wysokość | 230,6 mm |
| Wysokość (cale) | 9,079 inch |
| Szerokość | 36 mm |
| Szerokość (cale) | 1,417 inch |
| Masa netto | 638 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Wilgotność | 5...95 % bez obroszenia |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| moment dokręcający maks. | 0,4 Nm |
| przekrój przyłącza przewodu, jednodrutowy, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, jednodrutowy, min. | 0,14 mm² |
| rodzaj przyłącza | złącze śrubowe |
| Barwny | szary |
| Forma konstrukcyjna | dla szyn zbiorczych 40 mm |
| Klasa palności wg UL 94 | V-0 |
| Optyczny wskaźnik pracy | zielona = OK, czerwona = uszkodzony odgromnik - wymienić. |
| Robocza wysokość nad poziomem morza | ≤ 4000 m |
| segment | rozdział energii |
| Stopień ochrony |
IP30
w połączeniu z pokrywą IP20 |
| styk pomocniczy | Nie |
| Wykonanie | Bez prądu upływu |
| Bezpiecznik | Brak konieczności stosowania bezpiecznika ≤ 160 A gG |
| Czas reakcji | ≤ 100 ns |
| czasowe przepięcie - TOV | 442 V |
| Impuls kombinowany UOC | 6 kV |
| Klasa prądu zwarciowego ISCCR | 25 kA |
| klasa wymagań wg EN 61643-11 |
T1
T2 T3 |
| Klasa wymagań zgodnie z IEC 61643-11 |
Typ I
Typ II Typ III |
| Koordynacja energii (≤10 m) |
Typ I
Typ II Typ III |
| Liczba biegunów | 1 |
| Maks. napięcie ciągłe, Uc (N-PE) | 305 V |
| maksymalne napięcie stałe, Uc (AC) | 300 V |
| Napięcie sieciowe | 230 V / 400 V |
| napięcie znamionowe (AC) | 240 V |
| Normy |
IEC 61643-11
EN 61643-11 |
| Poziom ochrony Up dla IN (L/N-PE) | ≤ 1,5 kV |
| Poziom ochrony Up dla IN (N-PE) | ≤ 1,5 kV |
| Prąd testu ochrony odgromowej Iimpuls(10/350 µs) (L-PE) | 7,5 kA |
| Prąd udarowy, Iimpuls (10/350 µs) (N-PE) | 30 kA |
| Prąd upływu przy Un | 5 µA |
| Prąd wyładowczy Imaks. (8/20µs) N-PE | 100 kA |
| Prąd wyładowczy Imaks. (8/20µs) przewód-PE | 40 kA |
| Prąd wyładowczy In (8/20µs) N-PE | 80 kA |
| Prąd wyładowczy In (8/20µs) przewód-PE | 20 kA |
| Rodzaj napięcia | AC |
| Sieć niskiego napięcia |
TN-C-S
TN-S TT IT z N |
| Styk sygnalizacyjny | 250 V 1A 1CO |
| Typ SPD |
T1
T2 T3 |
| Zdolność wygaszania prądu następczego Ifi | nie uwzględnia się prądu następczego w sieci |
| Długość odizolowania | 12 mm |
| Metoda wykonywania złącz | złącze śrubowe |
| Rodzaj przyłącza | zaciskany |
| Moment obrotowy dociągający, maks. | 4,5 Nm |
| Zakres zacisków przyłącza pomiarowego | 16 mm² |
| Zakres zaciskania, min. | 4 mm² |
| Zakres zaciskania, maks. | 35 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 16 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 25 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 16 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 35 mm² |
| Rodzaj napięcia | AC |
| Liczba biegunów | 1 |
| Stopień ochrony |
IP30
w połączeniu z pokrywą IP20 |
| Barwny | szary |
| Czasokres | 5 lat |
| Informacje produktowe |
Przystosowane tylko do systemów IT wyposażonych w uziemienie transformatora rozdzielającego połączonego z uziemieniem po stronie klienta (RE=RA na ilustracji 44.A1 lib IEC 60634-4-44:2018). |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255407) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_310522) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2830970000) |
| Dokumentacja użytkownika | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256177) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Dopuszczenia |   |
| ROHS | Zgodny |
