Właściwości
| Wersja | Zacisk bezpiecznika, złącze śrubowe, czarny, 6 mm², 6.3 A, 500 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35 |
| Nr zam. | 1011010000 |

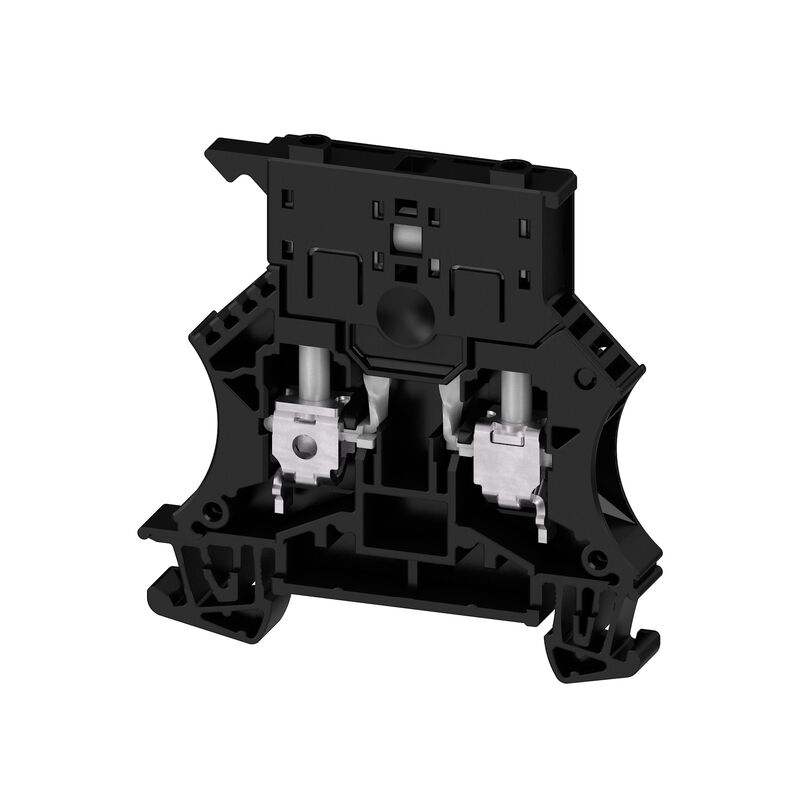

| Typ | WSI 6 SW |
| GTIN (EAN) | 4008190297855 |
| Ilość | 50 szt. |
| Głębokość | 61 mm |
| Głębokość (cale) | 2,402 inch |
| Głębokość wraz z szyną DIN | 62 mm |
| Wysokość | 60 mm |
| Wysokość (cale) | 2,362 inch |
| Szerokość | 7,9 mm |
| Szerokość (cale) | 0,311 inch |
| Masa netto | 19,04 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Wemid |
| Barwny | czarny |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze śrubowe
odłącznik bezpiecznikowy do przykręcanego połączenia poprzecznego wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN 46228/1, 2 zaciskane przewody, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min. | 0,5 mm² |
| liczba identycznych złączy | 1 |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| przekrój przyłącza przewodu, cienkodrutowe z końcówką kablową DIN 46228/1, dalsze przyłącze, maks. | 6 mm² |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 10 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 1,6 Nm |
| Moment obrotowy dociągający, min. | 0,8 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS | 3 |
| Wielkość ostrza | 0,8 x 4,0 mm |
| Zaciskany przewód |
|
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Maks. przekrój przewodu (CSA) | 8 AWG |
| Min. przekrój przewodu (CSA) | 20 AWG |
| Nr certyfikatu (CSA) | 200039-1057876 |
| przesunięcie TS 35 | 32 mm |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Napięcie robocze, max. | 500 V |
| Rodzaj napięcia dla wskaźnika | AC/DC |
| Uchwyt do bezpiecznika (uchwyt wkładki) | obrotowy |
| wkładka bezpiecznikowa | G-Si. 5 x 20 |
| wskaźnik | bez LED |
| Normy |
IEC 60947-7-3
IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna | TS 35 |
| Przekrój pomiarowy | 6 mm² |
| Napięcie znamionowe | 500 V |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Znamionowe napięcie stałe | 500 V |
| Prąd znamionowy | 6,3 A |
| Prąd przy maksymalnym oprzewodowaniu | 6,3 A |
| Normy |
IEC 60947-7-3
IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 6 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. C (UR) | 600 V |
| Nr certyfikatu (UR) | E60693 |
| Prąd Gr C (UR) | 10 A |
| Wielkość przewodu Factory wiring max (UR) | 8 AWG |
| Wielkość przewodu Factory wiring min (UR) | 22 AWG |
| Wielkość przewodu Field wiring max (UR) | 8 AWG |
| Wielkość przewodu Field wiring min (UR) | 22 AWG |
| Informacje produktowe | Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [CB Test certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89268) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37392) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59363) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1011010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1011010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1011010000&norm=0) |
| Dokumentacja użytkownika |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Marking options on WSI 6 terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_211374) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Dopuszczenia |         |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (UR) | E60693 |
