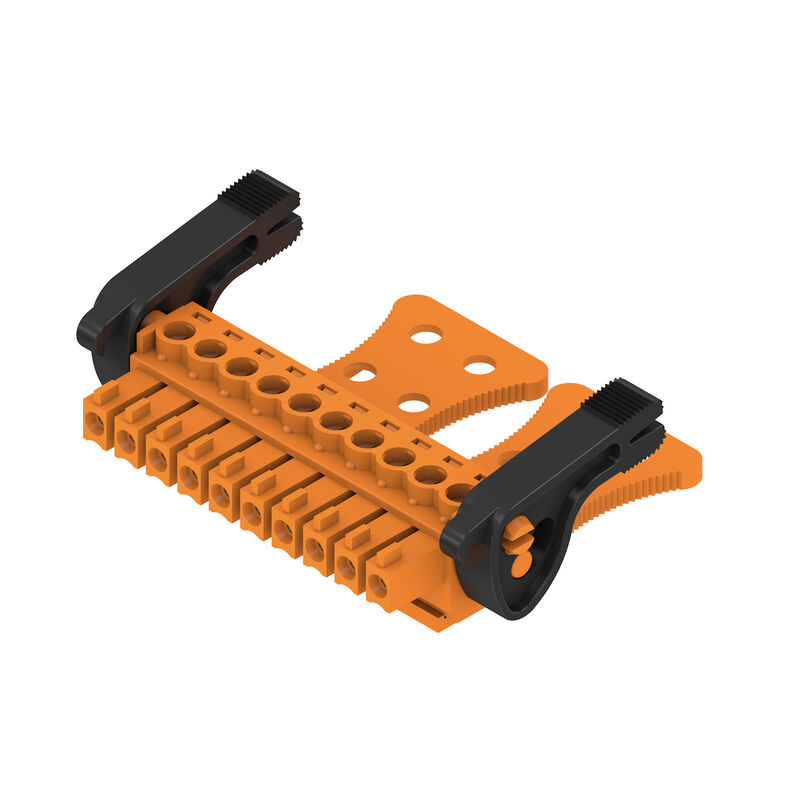

BCZ 3.81/10/180LRZE SN OR BX
제품 이미지

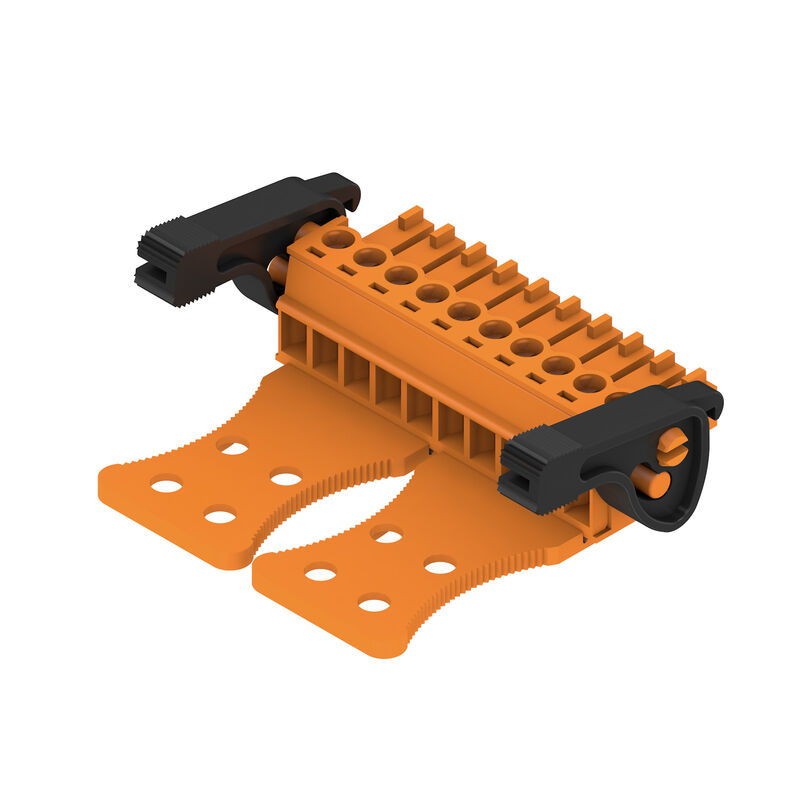

BCZ 3.81/10/180LRZE SN OR BX
제품 이미지
BCZ 3.81/10/180LRZE SN OR BX
Dimensional drawing
BCZ 3.81/10/180LRZE SN OR BX
Graph
BCZ 3.81/10/180LRZE SN OR BX
Graph
BCZ 3.81/10/180LRZE SN OR BX
Graph
Product benefits

BCZ 3.81/10/180LRZE SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 10, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 2442240000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 17
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Illustrations du produit Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 10, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
Order No.
2442240000
Type
BCZ 3.81/10/180LRZE SN OR BX
GTIN (EAN)
4050118543650
Qté.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Emballage
Boîte

Dimensions et poids

Depth
39.75 mm
Profondeur (pouces)
1.565 inch
Height
17.88 mm
Hauteur (pouces)
0.704 inch
Width
48.69 mm
Largeur (pouces)
1.917 inch
Poids net
10.55 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Paramètres système

제품군
OMNIMATE Signal - série BC/SC 3.81
결선 유형
Raccordement installation
Técnica de conexión de conductores
Raccordement vissé
Paso en mm (P)
3.81 mm
Paso en pulgadas (P)
0.15 "
Dirección de salida de conductor
180°
극 수
10
L1(mm)
34.29 mm
L1(인치)
1.35 "
Number of rows
1
핀 시리즈 수량
1
정격 단면적
1 mm²
Protection au toucher selon DIN VDE 57 106
protection doigt
DIN VDE 0470에 따른 터치 안전 보호
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
볼륨 저항
≤5 mΩ
코딩 가능
Oui
Longueur de dénudage
7 mm
Vis de serrage
M 2
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
7 N
Force d'extraction/pôle, max.
5 N
Couple de serrage
  • Type de couple:
    Raccordement des conducteurs
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0.2 Nm
      • max.:
        0.25 Nm

Données des matériaux

Matériau isolant
PA 66 GF 30
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
0.5...1.5 µm Cu / 2...5 µm Sn
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0.08 mm²
Plage de serrage, max.
1.5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0.2 mm²
Rigide, max. H05(07) V-U
1.5 mm²
souple, min. H05(07) V-K
0.2 mm²
souple, max. H05(07) V-K
1.5 mm²
avec embout isolé DIN 46 228/4, min.
0.2 mm²
avec embout isolé DIN 46 228/4, max.
1.5 mm²
avec embout, DIN 46228 pt 1, min.
0.2 mm²
avec embout selon DIN 46 228/1, max.
1.5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1.5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        7 mm
    • Embout recommandé:
      0372700000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17.5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17.5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
15.2 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2.5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2.5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2.5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Données nominales selon CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Intensidad nominal (Use Group B / CSA)
8 A
Intensidad nominal (Use Group C / CSA)
8 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 16

Données nominales selon UL 1059

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 28
와이어 단면적, AWG, 최대
AWG 16
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Verpackung
Boîte
VPE Länge
168 mm
Largeur VPE
122 mm
Hauteur VPE
54 mm

Contrôles de type

Prüfung: Haltbarkeit der Markierungen
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, tension nominale, section nominale, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Clampable cross section
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Prueba de daños y liberación accidental de conductores
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Pull-out test
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Illustrations du produit

Légende 08
Product benefits

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
