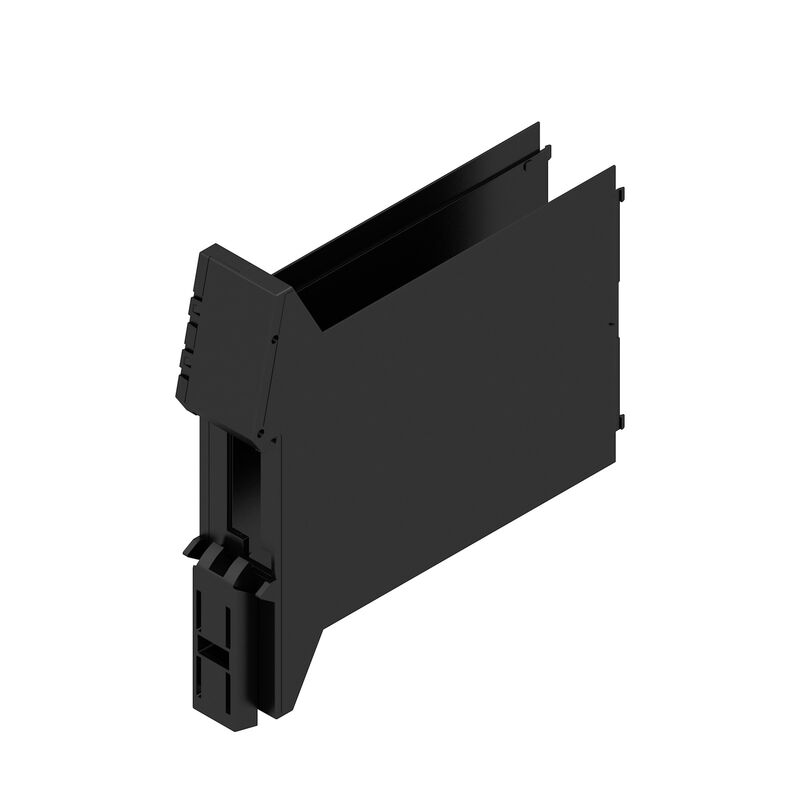

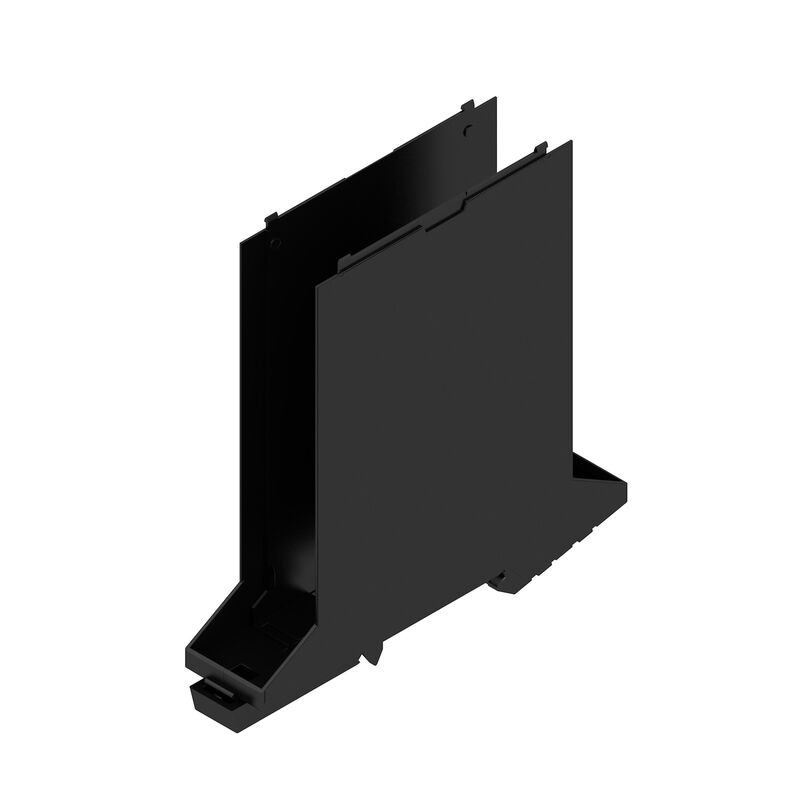

CH20M22 B BUS FE BK/BK 2010
Модульный корпус, OMNIMATE Housing — серия CH20M черный, Базовый элемент, Углубление под зоне фиксатора основания для контакта ШИНЫ, Углубление под зоне фиксатора основания для контакта FE, Ширина: 22.5 mm
№ продукта
1384030000
Свойства
| Версия | Модульный корпус, OMNIMATE Housing — серия CH20M черный, Базовый элемент, Углубление под зоне фиксатора основания для контакта ШИНЫ, Углубление под зоне фиксатора основания для контакта FE, Ширина: 22.5 mm |
| Заказ № | 1384030000 |
| Тип | CH20M22 B BUS FE BK/BK 2010 |
| GTIN (EAN) | 4050118271829 |
| Кол. | 10 Штука |
| Глубина | 107,4 mm |
| Глубина (дюймов) | 4,228 inch |
| Высота | 109,3 mm |
| Высота (в дюймах) | 4,303 inch |
| Ширина | 22,5 mm |
| Ширина (в дюймах) | 0,886 inch |
| Масса нетто | 39,4 g |
| Температурный диапазон вставки | -40 °C...120 °C |
| Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | I |
| Изоляционный материал | PA 66 GF 30 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 600 ≤ CTI |
| Вид защиты | IP20 в установленном состоянии |
| Рейка | TS 35 |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 9011 |
| Цветовой код | черный |
| Количество слотов для гнездовых разъемов смонтированной узла, макс. | 6 |
| Количество печатных плат, макс. | 1 |
| Количество уровней подключения, макс. | 3 |
| Кол-во полюсов, макс. | 24 |
| Высота компонентов на печатной плате, макс. | 16,1 mm |
| Тип комплектации печатной платы | двухсторонний |
| В соответствии со стандартом | DIN EN 61373:1999 (удары и вибрация) |
| Условия тестирования |
5 последовательно установленных корпусов
Доп. вес 200 г на печатной плате |
| Опробованные оси |
X
Y Z |
| Ударное испытание |
|
| Испытание на вибрацию |
|
| Термические испытания |
|
| Вырезать в области крепящейся основы в качестве подготовки к |
Шина–контакт
Контакт FE контакт в комплект не входит! |
| Количество уровней подключения, макс. | 3 |
| Цвет крепящейся основы | черный |
| Допуск на толщину печатной платы | ± 0,15 мм |
| Сертификат на очертания печатной платы | ±0,1 мм |
| Толщина печатной платы | 1,6 mm |
| Альтернативные цвета | Дополнительно – по запросу |
| Возможна маркировка по заказу клиента | Да |
| Возможности обработки | Лазерная обработка |
| Процесс оформления заказа для клиента | См. руководство ниже загрузок |
| Сведения об изделии | Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках. |
| Технические данные |
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212777) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1384030000) |
| Техническая документация | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| Пользовательская документация |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Соответствовать |
