CH20M6 BC 4P-4P BUS TGY 1 1293806

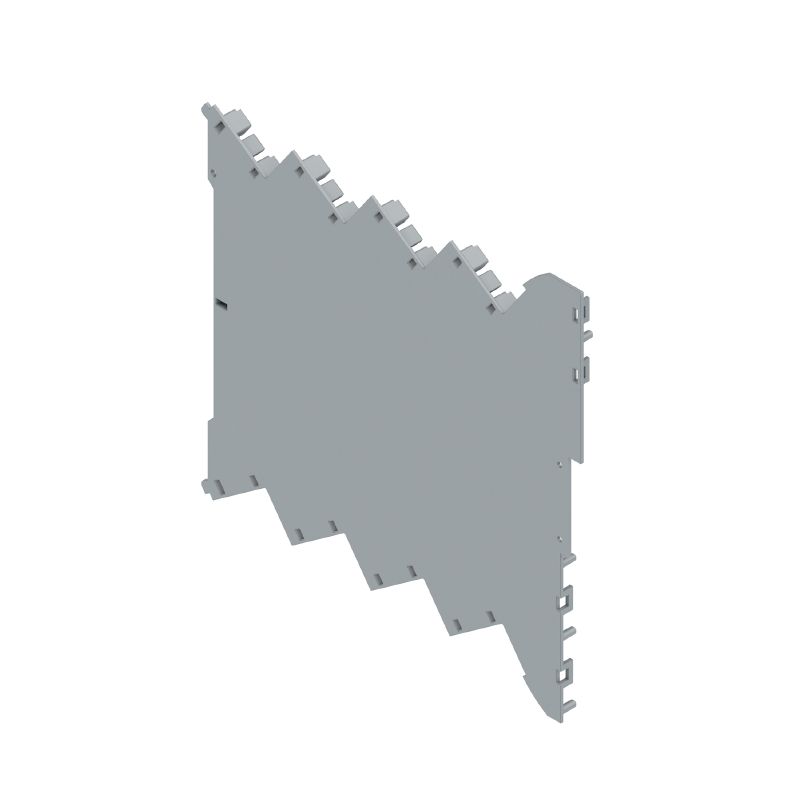

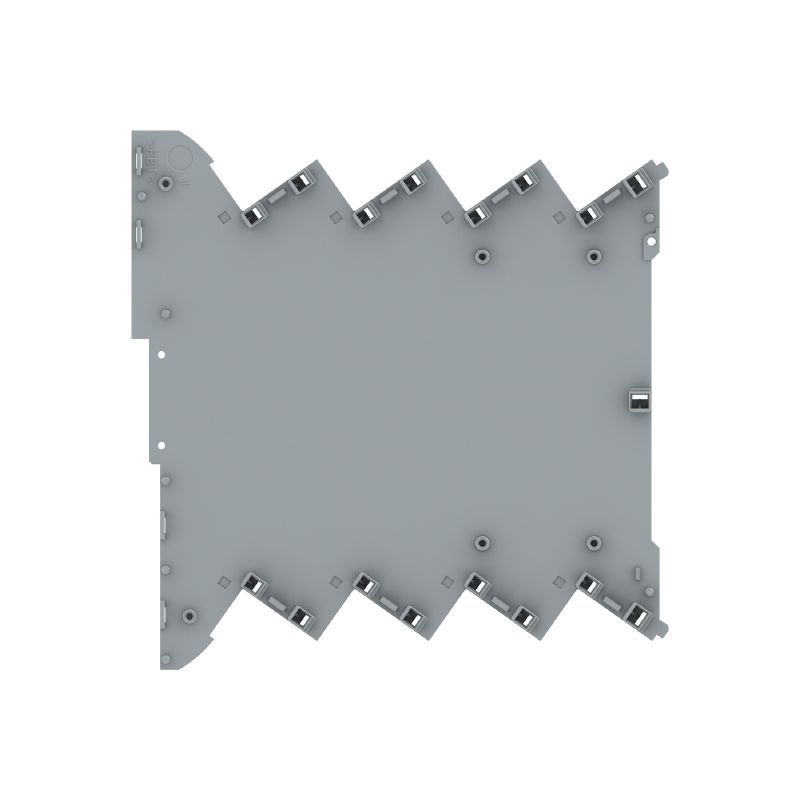

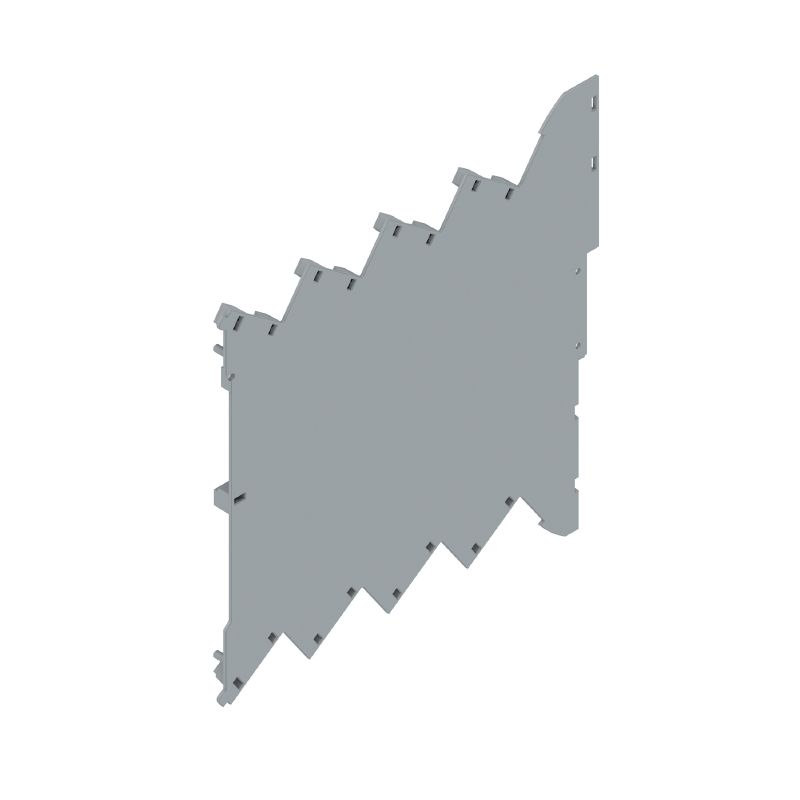

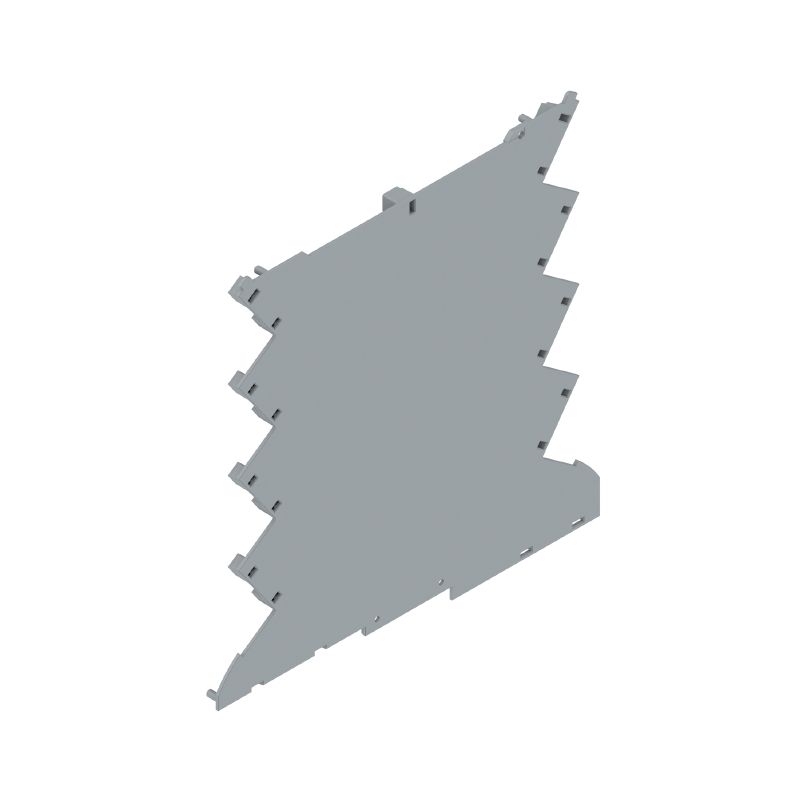

Базовый элемент, OMNIMATE Housing — серия CH20M серый асфальт, Боковая панель корпуса, Углубление под зоне фиксатора основания для контакта ШИНЫ, Ширина: 5.2 mm
Свойства
| Версия | Базовый элемент, OMNIMATE Housing — серия CH20M серый асфальт, Боковая панель корпуса, Углубление под зоне фиксатора основания для контакта ШИНЫ, Ширина: 5.2 mm |
| Заказ № | 2771170000 |
| Тип | CH20M6 BC 4P-4P BUS TGY 1 1293806 |
| GTIN (EAN) | 4064675031901 |
| Кол. | 50 Штука |
| Глубина | 106,5 mm |
| Глубина (дюймов) | 4,193 inch |
| Высота | 107 mm |
| Высота (в дюймах) | 4,213 inch |
| Ширина | 5,2 mm |
| Ширина (в дюймах) | 0,205 inch |
| Масса нетто | 2,24 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | II |
| Изоляционный материал | PBT |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 400 ≤ CTI <600 |
| Вид защиты | IP20 в установленном состоянии |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 7042 |
| Цветовой код | серый асфальт |
| Альтернативные цвета | Дополнительно – по запросу |
| Возможна маркировка по заказу клиента | Да |
| Возможны вырезы по заказу клиента | Да |
| Процесс оформления заказа для клиента | См. руководство ниже загрузок |
| Технические данные |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199699) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771170000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Соответствовать |
