DRIKIT 24VAC 1CO LD/PB
Изображение изделия
Изображение аналогичное
DRIKIT 24VAC 1CO LD/PB

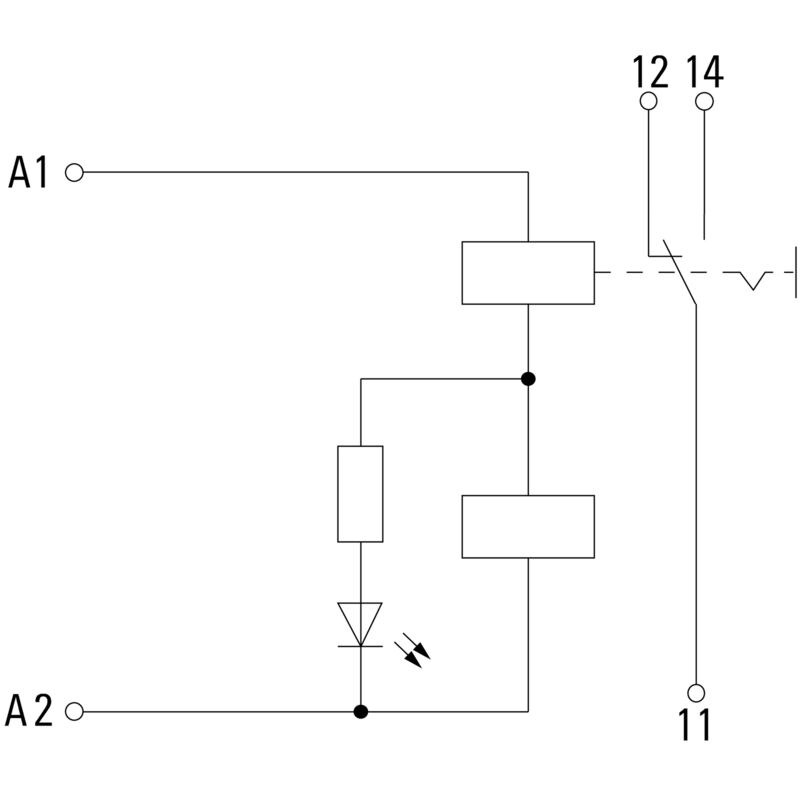

Схема соединений
DRIKIT 24VAC 1CO LD/PB
Graph
Кривая предельной нагрузки пост. тока
Резистивная нагрузка
DRIKIT 24VAC 1CO LD/PB
Graph
Срок службы электрики
DRIKIT 24VAC 1CO LD/PB
Graph
Диапазон рабочего напряжения перем. тока
DRIKIT 24VAC 1CO LD/PB

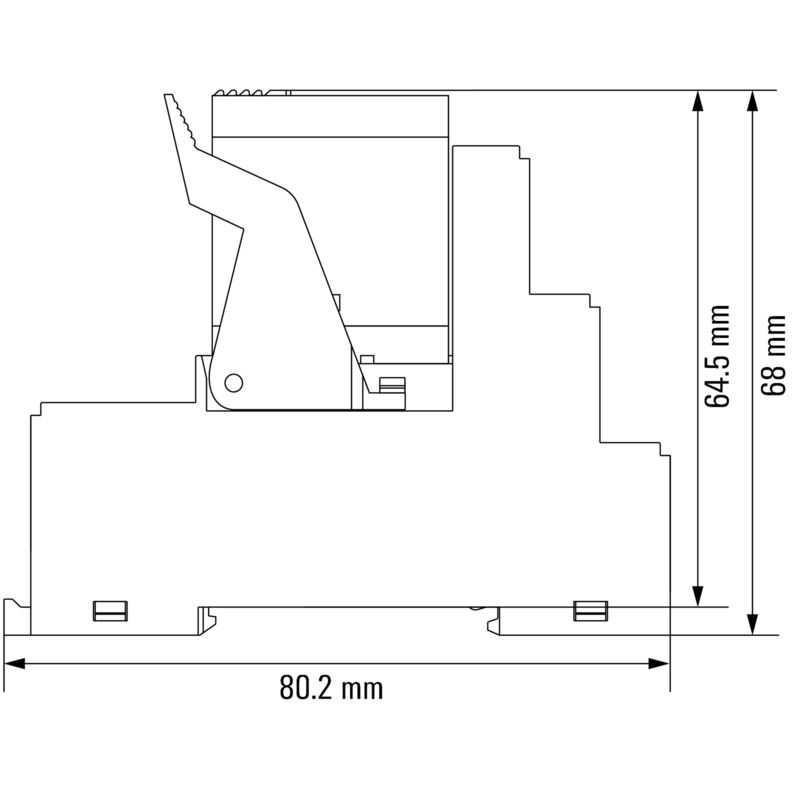

Dimensional drawing
DRIKIT 24VAC 1CO LD/PB
Miscellaneous
Типы кодов

DRIKIT 24VAC 1CO LD/PB

D-SERIES DRI, Релейный модуль, Количество контактов: 1, Переключающий контакт AgSnO, Номинальное напряжение: 24 В AC, Ток: 10 A, Винтовое соединение, Кнопка проверки доступна: Да

№ продукта 2476780000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 10 Конструктивные элементы 3 Связанные продукты 12
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия сторона управления Сторона нагрузки Общие данные Координация изоляции Дополнительные сведения о сертификатах / стандартах Размеры Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Utförande
D-SERIES DRI, Релейный модуль, Количество контактов: 1, Переключающий контакт AgSnO, Номинальное напряжение: 24 В AC, Ток: 10 A, Винтовое соединение, Кнопка проверки доступна: Да
Art.nr.
2476780000
Typ
DRIKIT 24VAC 1CO LD/PB
GTIN (EAN)
4050118497007
Кол.
10 Штука

Размеры и массы

Depth
68 mm
Глубина (дюймов)
2,677 inch
Height
80,2 mm
Высота (в дюймах)
3,157 inch
Width
15,8 mm
宽度 (英寸)
0,622 inch
Net weight
59,4 g

Температуры

Storage temperature
-40 °C...85 °C
Ambient temperature
-40 °C…55 °C
Влажность
35...85 % отн. влажности, без появления конденсата

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

сторона управления

额定控制电压
24 В AC
Номинальный ток, AC
50 мА
Power rating
1,2 ВА
Сопротивление катушки
240 Ω ± 10 %
Индикация состояния
Красный светодиод

Сторона нагрузки

额定开关电压
250 V AC
Continuous current
10 A
额定负载下的最大开关频率
0,1 Hz
Макс. коммутируемое напряжение, AC
250 V
Коммутационное перенапряжение пост. тока, макс.
250 V
Мин. коммутационная способность
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Переключающая способность перем. напряжения (резистивная), макс.
2500 VA
Переключающая способность пост. напряжения (резистивная), макс.
240 W @ 24 V
Switch-on delay
≤ 15 мс
Switch-off delay
≤ 10 мс
Тип контакта
1 Переключающий контакт (AgSnO)
Срок службы
10*106 коммутаций

Общие данные

Mounting rail
TS 35
Test button available
Да
Версия кнопки проверки
Тестовая кнопка с фиксацией
Тестовая кнопка без фиксации
Mechanical switch position indicator
Нет
Цветовой код
черный
Компонент с классом горючести UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-2
  • Компонент:
    Монтажная опора
  • Класс горючести UL94:
    HB
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    HB
  • Компонент:
    Крышка реле
  • Класс горючести UL94:
    V-2
  • Компонент:
    Опорная пластина реле
  • Класс горючести UL94:
    V-0
  • Компонент:
    Кнопка проверки реле
  • Класс горючести UL94:
    HB

Координация изоляции

Rated voltage
250 V
Pollution severity
2
Surge voltage category
III
Группа изоляционного материала
IIIb
Clearance and creepage distances for control side - load side
≥ 3 мм
Dielectric strength for control side - load side
4 кВэфф / 1 мин.
Dielectric strength of open contact
1 kVeff / 1 min
Импульсное перенапряжение, до
4,8 кВ (1,2/50 мкс)
Вид защиты
IP20

Дополнительные сведения о сертификатах / стандартах

Номер сертификата (cURus), реле
E312083
Certificate no. (cURus) base
E355547

Размеры

Ledaranslutningsteknik
Винтовое соединение
Avisoleringslängd nominellt
8 mm
Åtdragningsmoment, min.
0,5 Nm
Момент затяжки, макс.
0,8 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Диапазон зажима, мин.
0,25 mm²
Диапазон зажима, макс.
4 mm²
Сечение подключаемого провода, одножильного, мин.
0,25 mm²
Сечение подключаемого проводника, однопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,25 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,25 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
4 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,25 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
4 mm²
Размер лезвия
Размер PH1

Классификации

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
