外壳HDC 10B DMDQ 2QB N

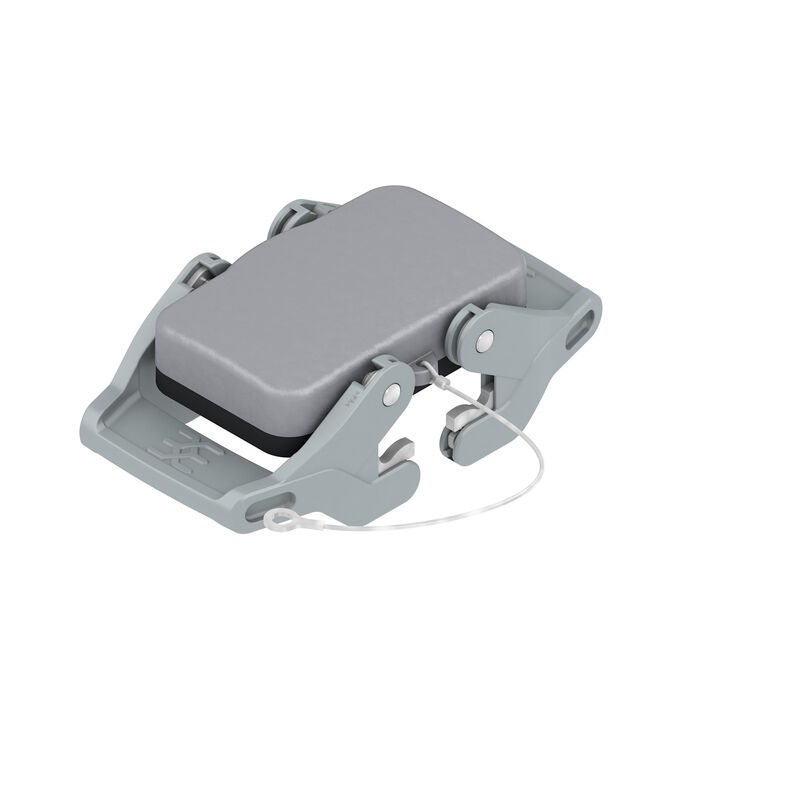

产品图片
外壳HDC 10B DMDQ 2QB N

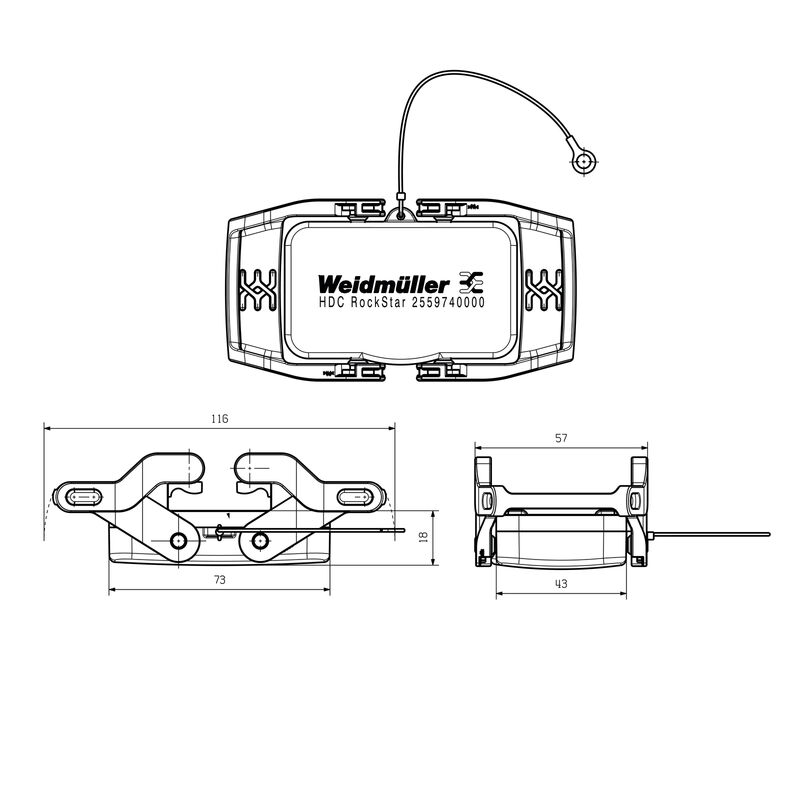

图纸

外壳HDC 10B DMDQ 2QB N

HDC - 外壳, 安装尺寸: 4, 防护等级: IP65, 插接状态下, 插头盖板, 侧面锁定，普通高度, 标准, 电缆接头尺寸: none

商品编号 2559740000
下载技术数据页 工程支持 产品下载
配件 16 是附件 33 相关商品 2
审批 通用订货数据 尺寸和重量 温度 环保产品合规 尺寸大小 通用参数 运行 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

版本
HDC - 外壳, 安装尺寸: 4, 防护等级: IP65, 插接状态下, 插头盖板, 侧面锁定，普通高度, 标准, 电缆接头尺寸: none
订货号
2559740000
类型
HDC 10B DMDQ 2QB N
GTIN (EAN)
4050118673258
数量
1 PC

尺寸和重量

深
73 mm
深度 (英寸)
2.874 inch
高度
18 mm
高度 (英寸)
0.709 inch
宽度
43 mm
宽度 (英寸)
1.693 inch
净重
106 g

温度

温度限值
-40 °C ... 125 °C

环保产品合规

REACH SVHC
Lead 7439-92-1
化学抵抗力
  • 材料:
    丙酮
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    钻孔油
  • 化学抵抗力:
    有耐受性
  • 材料:
    柴油
  • 化学抵抗力:
    有耐受性
  • 材料:
    乙醇
  • 化学抵抗力:
    有耐受性
  • 材料:
    传动油
  • 化学抵抗力:
    有耐受性
  • 材料:
    液压油
  • 化学抵抗力:
    有耐受性
  • 材料:
    冷却剂
  • 化学抵抗力:
    有耐受性
  • 材料:
    石油挥发油
  • 化学抵抗力:
    有耐受性
  • 材料:
    汗液
  • 化学抵抗力:
    有耐受性
  • 材料:
    高级汽油
  • 化学抵抗力:
    有条件的耐受性
  • 材料:
    水
  • 化学抵抗力:
    有耐受性
  • 材料:
    紫外
  • 化学抵抗力:
    不稳定
  • 材料:
    臭氧
  • 化学抵抗力:
    不稳定

尺寸大小

进线
用于插头外壳
用于底座

通用参数

表面处理
粉末涂层
防护等级
IP65
插接状态下
阻燃等级符合 UL 94
None

运行

BG
4
上方输入电缆数量
0
两侧输入电缆数量
0
型号
盖
外壳设计
插头盖板
安装尺寸
4
密封
NBR
插头/插座/盖板
防尘盖
机罩设计
十字托架
电缆接头尺寸
none
电缆螺旋连接, 数量
0
类型
标准
罩盖
带盖板
螺纹 （内部）
without
进线
用于插头外壳
用于底座
适用于 ModuPlug®
是
锁定系统设计
侧面锁定，普通高度
颜色 (RAL)
RAL 7035

分类

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
