Свойства

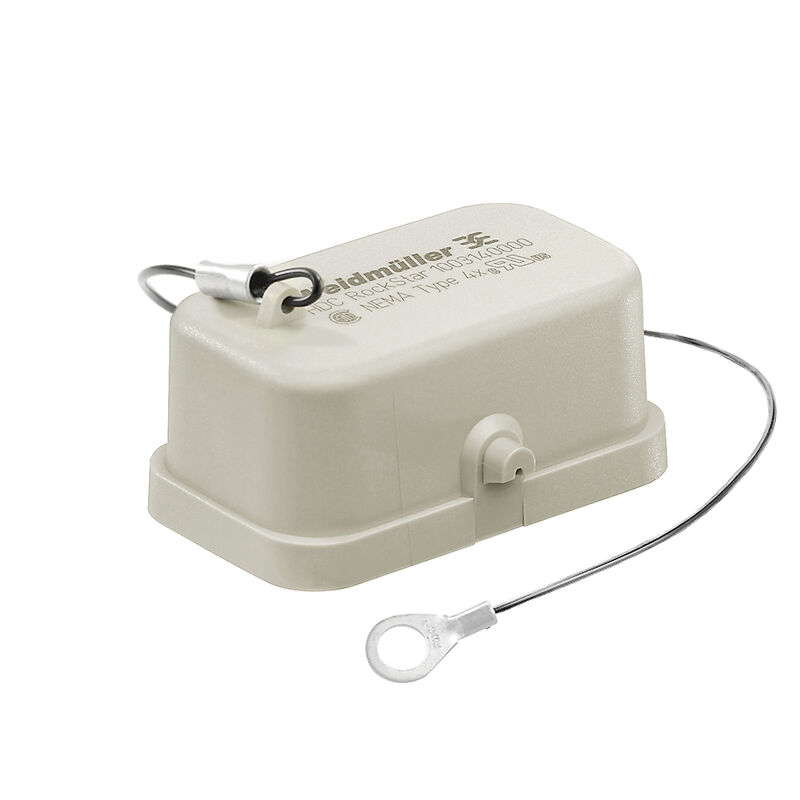

| Версия | HDC - корпус, Типоразмер: HQ, Вид защиты: IP65 (во вставленном состоянии), Крышка для нижней части корпуса, Поперечная скоба для фиксации на нижней части, Стандартный |
| Заказ № | 1003140000 |
| Тип | HDC HQP DOD 2BO |
| GTIN (EAN) | 4032248698073 |
| Кол. | 1 Штука |

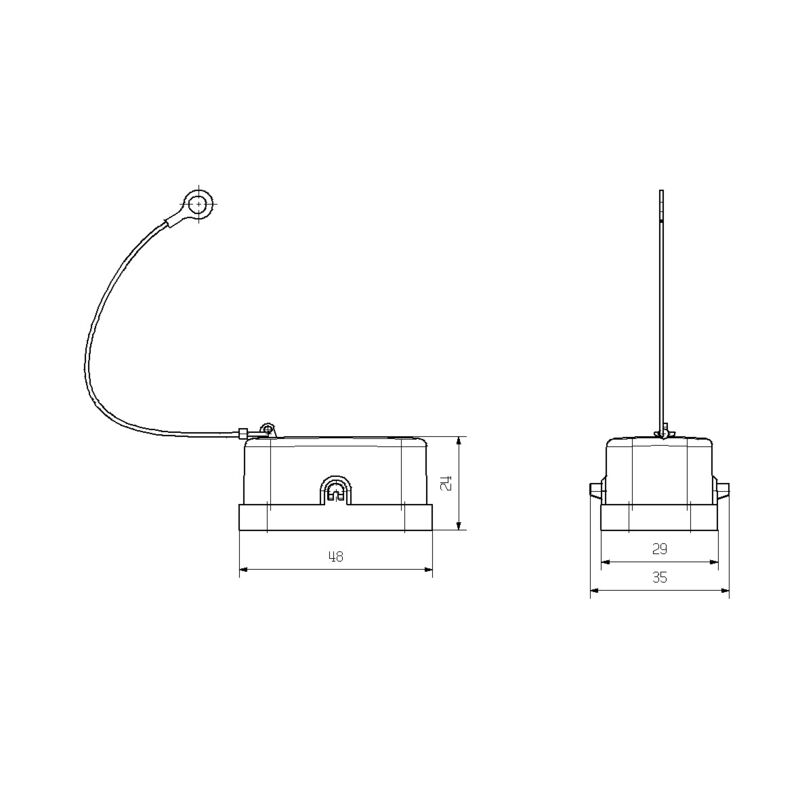

| Глубина | 48,4 mm |
| Глубина (дюймов) | 1,906 inch |
| Высота | 23,5 mm |
| Высота (в дюймах) | 0,925 inch |
| Ширина | 35 mm |
| Ширина (в дюймах) | 1,378 inch |
| Масса нетто | 9,68 g |
| Предельная температура | -40 °C ... 125 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 2f94735a-9fba-4903-842f-4fb9aa902310 |
| Химическая стойкость |
|
| Высота корпуса B | 23,5 mm |
| Длина корпуса | 48,4 mm |
| Кабельный вход | со штырем |
| Ширина корпуса C | 29 mm |
| Вид защиты | IP65 (во вставленном состоянии) |
| Класс пожаростойкости UL 94 | V-0 |
| Корпуса ЭМС | Нет |
| Основной материал корпуса | Пластмасса |
| Серия | HQ |
| BG | HQ |
| Верхняя часть/нижняя часть/крышка | Крышка |
| Возможна установка с помощью троса | Да |
| Исполнение затворной системы | Поперечная скоба для фиксации на нижней части |
| Исполнение корпуса | Крышка для нижней части корпуса |
| Исполнение скобы | Поперечная скоба |
| Кабельный вход | со штырем |
| Конструкция | Стандартный |
| Подходит для ModuPlug® | Нет |
| Тип | Крышка |
| Типоразмер | HQ |
| Цвет (RAL) | RAL 1001 |
| Одобрение / сертификат / документ о соответствии | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72741) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1003140000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1003140000) |
| Уведомление об изменении продукта |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Соответствовать |
