Свойства

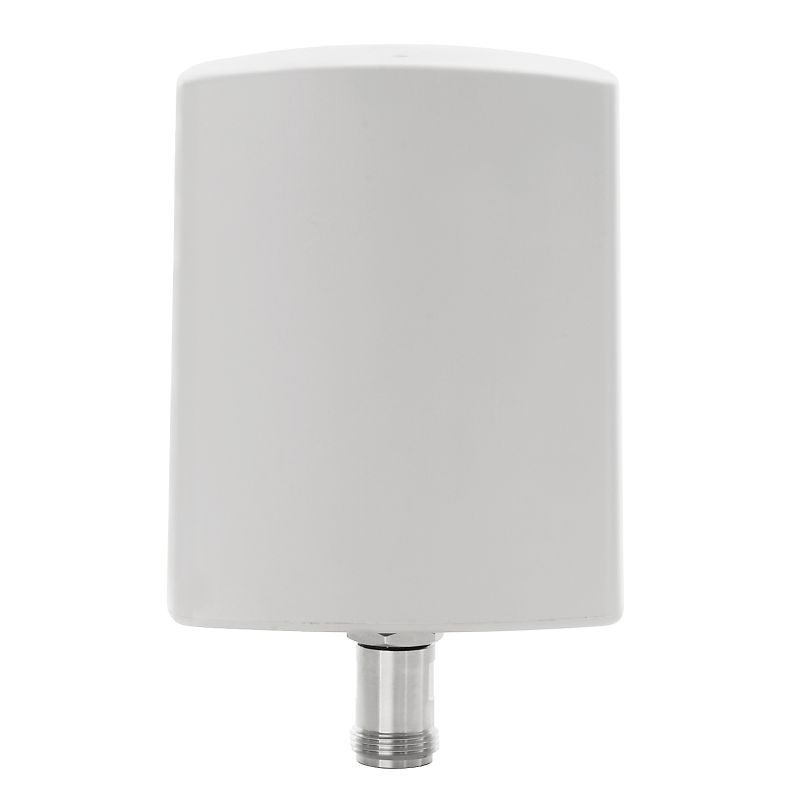

| Версия | Антенна WLAN, Направленная антенна, Двухполосный (2,4 ГГц/5 ГГц), Коэффициент усиления 9 дБИ, Вертикальный, 1 x N-тип, гнездо, нижнее, IP67, Полное сопротивление: 50 Ω |
| Заказ № | 1367140000 |
| Тип | IE-ANT-P-ABG-75-9-NF |
| GTIN (EAN) | 4050118186338 |
| Кол. | 1 Штука |
| Глубина | 35 mm |
| Глубина (дюймов) | 1,378 inch |
| Высота | 101 mm |
| Высота (в дюймах) | 3,976 inch |
| Ширина | 80 |
| Ширина (в дюймах) | 3,15 inch |
| Масса нетто | 135,06 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...80 |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Основной материал корпуса | PC |
| Цветовой код | серый |
| Входит в комплект поставки |
1 x антенна
1 x настенный монтаж |
| Вид соединения | 1 x N-тип, гнездо, нижнее |
| Диапазон частот |
Диапазон 1: 2400–2500 (МГц)
Диапазон 2: 5150–5875 (МГц) |
| Излучение | Направленный |
| Коэффициент стоячей волны | < 2 |
| Ослабление излучения в противоположном направлении |
Диапазон 1: 15 дБ
Диапазон 2: 15 дБ |
| Полное сопротивление | 50 Ω |
| Поляризация | Вертикальный |
| Результирующая мощность, макс. | 10 Вт |
| Усиление антенны |
Band 1: 9 dBi
Band 2: 9 dBi |
| Ширина луча 3 дБ (вертикальная) |
Диапазон 1: 55°
Диапазон 2: 55° |
| Ширина луча 3 дБ (горизонтальная) |
Диапазон 1: 75°
Диапазон 2: 55° |
| Электрический наклон по вертикали |
Диапазон 1: 0°
Диапазон 2: 0° |
| Ветровая нагрузка |
Фронтально
В сторону 7 N при 160 км/ч |
| Область применения | для использования внутри и вне помещений |
| Рабочая температура, макс. | 80 |
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 80 °C |
| Температура хранения, мин. | -40 °C |
| Пользовательская документация | [Mounting instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_164057) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001698 |
| ETIM 7.0 | EC001698 |
| ETIM 8.0 | EC001698 |
| ETIM 9.0 | EC001698 |
| ECLASS 9.0 | 19-07-01-05 |
| ECLASS 9.1 | 19-07-01-05 |
| ECLASS 10.0 | 19-07-01-05 |
| ECLASS 11.0 | 19-07-01-05 |
| ECLASS 12.0 | 19-07-01-05 |
| ECLASS 13.0 | 19-07-01-05 |
| ECLASS 14.0 | 19-07-01-05 |
| ROHS | Соответствовать |
