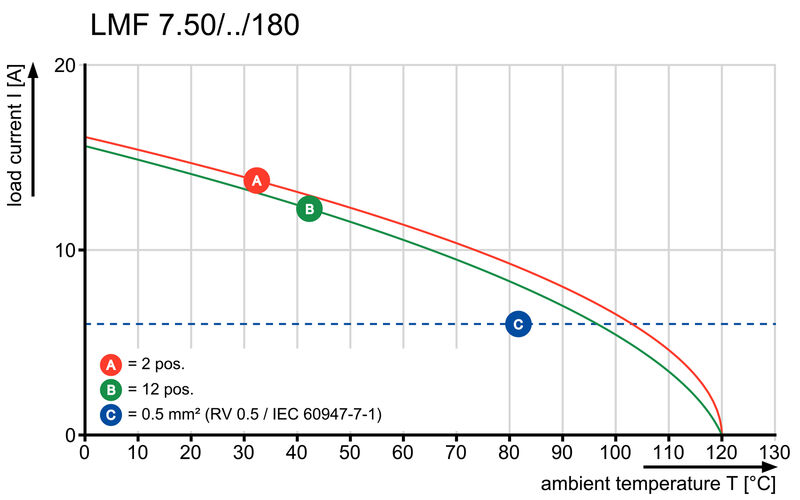

Křivka odlehčení
LMF 7.50/04/180 3.5SN OR BX
Křivka odlehčení
LMF 7.50/04/180 3.5SN OR BX
Výhoda produktu
High reliability of the current capacity
LMF 7.50/04/180 3.5SN OR BX
Výhoda produktu
Direct conductor entry
Cross section up to 2.5 mm²
LMF 7.50/04/180 3.5SN OR BX
Výhoda produktu
Maintenance through test point

LMF 7.50/04/180 3.5SN OR BX

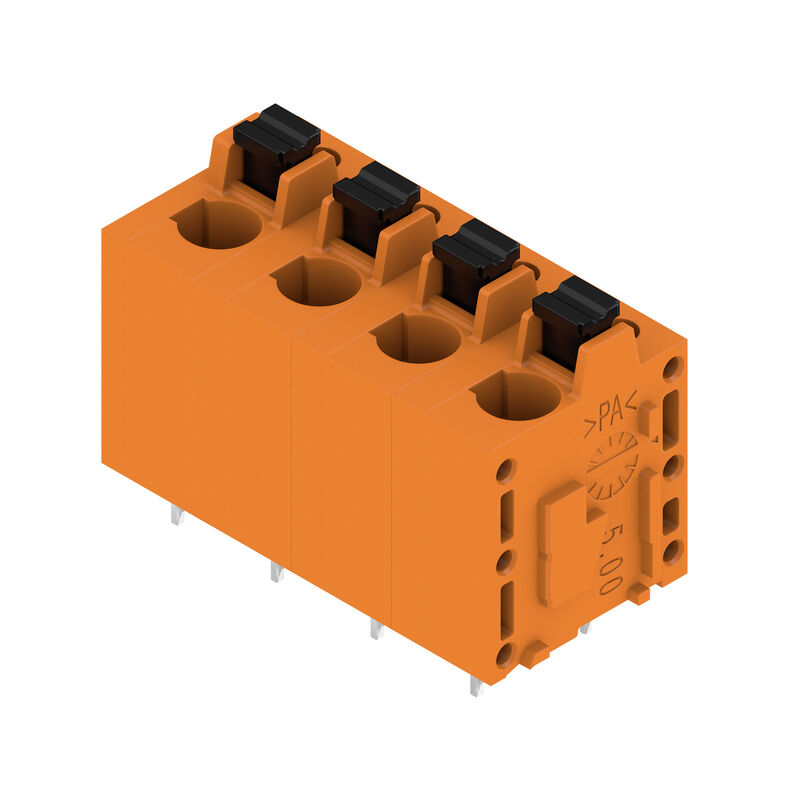

Nyomtatott áramköri panel csatlakozók, 7.50 mm, Pólusszám: 4, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

ID výrobku 2774560000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 11
Dopuszczenia Általános rendelési adatok Dimensions and weights Termékek környezetvédelmi megfelelősége System parameters Material data Conductors suitable for connection Datos nominales conformes a IEC Dane znamionowe wg CSA Jmenovité údaje podle UL 1059 Packing Controlli sulla tipologia Nota importante Classifications

Dopuszczenia

ROHS
Zgodny

Általános rendelési adatok

Version
Nyomtatott áramköri panel csatlakozók, 7.50 mm, Pólusszám: 4, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Order No.
2774560000
Type
LMF 7.50/04/180 3.5SN OR BX
GTIN (EAN)
4064675039266
Qty.
50 adet
Product data
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Dimensions and weights

Depth
14.8 mm
Depth (inches)
0.583 inch
Height
22.7 mm
Height (inches)
0.894 inch
Height of lowest version
19.21 mm
Width
30.2 mm
Ширина (в дюймах)
1.189 inch
Net weight
7.054 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System parameters

Product family
OMNIMATE Signal - sorozat LMF
Wire connection method
PUSH IN with push button
Mounting onto the PCB
Połączenie lutowane THR
Conductor outlet direction
180°
Pitch in mm (P)
7.5 mm
Pitch in inches (P)
0.295 "
Number of poles
4
Pin series quantity
1
Počet řad
1
Solder pin length (l)
3.5 mm
Solder pin dimensions
0,6 x 0,8 mm
Solder eyelet hole diameter (D)
1.1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
Screwdriver blade
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Délka odizolování
10 mm
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20

Material data

Insulating material
Wemid (PA)
Colour
arancione
Colour of operational elements
black
Colour chart (similar)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Slitina
Contact surface
pocínované
Coating
4-6 μm SN
Tinning type
matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0.12 mm²
Clamping range, max.
2.5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0.5 mm²
Solid, max. H05(07) V-U
2.5 mm²
Flexible, min. H05(07) V-K
0.25 mm²
Flexible, max. H05(07) V-K
2.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2.5 mm²
Reference text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
IEC 60947-7-4
Rated current at min. number of poles (Tu = 20 °C)
24 A
Rated current, max. number of poles (Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current at max. number of poles (Tu = 40 °C)
24 A
Rated voltage for surge voltage class (pollution degree II/2)
1,000 V
Rated voltage for surge voltage class (pollution degree III/2)
600 V
Rated voltage for surge voltage class (pollution degree III/3)
500 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
6 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
6 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
6 kV
Short-time withstand current resistance
3 x 1 s se 120 A

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Jmenovité údaje podle UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Packing

Packaging
Box
VPE length
349 mm
VPE width
141 mm
VPE height
33 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    IEC 61984 sezione 6.2 e 7.3.2 / 10.11
  • Test:
    siglatura di origine, identificazione della tipologia, siglatura di omologazione UL, siglatura di omologazione CSA, robustezza
  • Valutazione:
    disponibile
Test: Clampable cross section
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,2 мм²
    • Тип провода и его поперечное сечение:
      гибкий 4 мм²
    • Тип провода и его поперечное сечение:
      AWG 12/7
    • Тип провода и его поперечное сечение:
      AWG 24/11
  • Оценивание:
    пройдено
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flexibel 4 mm²
  • Utvärdering:
    godkänd
Pull-out test
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      solid 2.5 mm²
  • Evaluation:
    passed
  • Requirement:
    ≥ 60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      flexible 4 mm²
  • Evaluation:
    passed

Nota importante

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
