Свойства

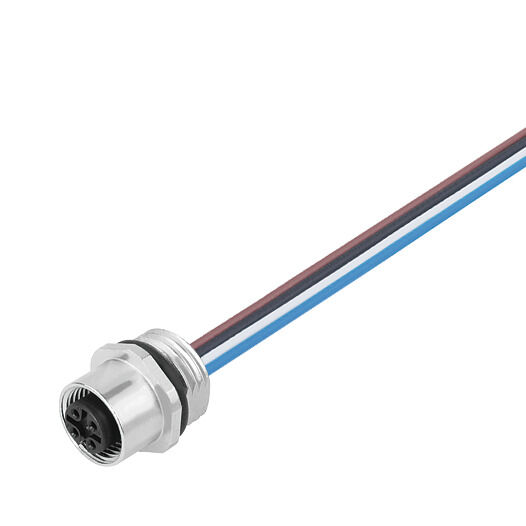

| Версия | Встраиваемый штекер, M12, Гнездо, прямое, Монтажная резьба: PG 9, Количество полюсов: 5, Длина жилы / кабеля: 0.2 m, Фронтальный монтаж |
| Заказ № | 1353800000 |
| Тип | SAIE-M12B-5-0.2U P9 .75 |
| GTIN (EAN) | 4050118156447 |
| Кол. | 1 Штука |
| Масса нетто | 24 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC |
Terphenyl, hydrogenated 61788-32-7
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | c42752f6-bbda-4a45-a673-c4da8f94278f |
| Вид защиты |
IP67
когда ввинчен |
| Диапазон температур корпуса | -40 … +85 ° C |
| Кабельные вводы | PG 9 |
| Кодировка | A-кодировка |
| Количество полюсов | 5 |
| Номинальное напряжение | 60 V |
| Номинальный ток | Контакты 1-4 8A, контакт 5 2A |
| Основной материал корпуса | Цинковое литье под давлением |
| Поверхность контакта | позолоченный |
| Циклы коммутации | ≥ 100 |
| Вилочный разъем, стандарт | IEC 61076-2-101 |
| Вид защиты |
IP67
когда ввинчен |
| Вид монтажа | Фронтальный монтаж |
| Диапазон температур корпуса | -40 … +85 ° C |
| Длина жилы / кабеля | 0,2 m |
| Длина кабеля | 0,2 m |
| Кабельные вводы | PG 9 |
| Кодировка | A-кодировка |
| Количество полюсов | 5 |
| Монтажная резьба | PG 9 |
| Наружный диаметр провода | - |
| Номинальное напряжение | 60 V |
| Номинальное напряжение | 250 В (4-полюсный) / 60 В (5-полюсный) |
| Номинальный ток | Контакты 1-4 8A, контакт 5 2A |
| Основной материал корпуса | Цинковое литье под давлением |
| Поверхность контакта | позолоченный |
| Поперечное сечение (печать/онлайн) | AWG 18 |
| Соединительная резьба | M12 |
| Циклы коммутации | ≥ 100 |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213352) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1353800000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC003570 |
| ETIM 8.0 | EC003570 |
| ETIM 9.0 | EC003570 |
| ECLASS 9.0 | 27-44-01-03 |
| ECLASS 9.1 | 27-44-01-03 |
| ECLASS 10.0 | 27-44-01-03 |
| ECLASS 11.0 | 27-44-01-03 |
| ECLASS 12.0 | 27-44-01-03 |
| ECLASS 13.0 | 27-44-01-03 |
| ECLASS 14.0 | 27-44-01-03 |
| ROHS | Соответствовать |
Аксессуары
-
№ продукта:1694080000Упаковочная единица:100 Штука
SKMU MS (латунная контргайка), Контргайка, PG 9, 2.8 mm, Латунь никелированная
Системы для ввода кабелей и компонентыКабельные вводыДополнительные принадлежностиКонтргайкиЛатунные контргайки, никелированные
