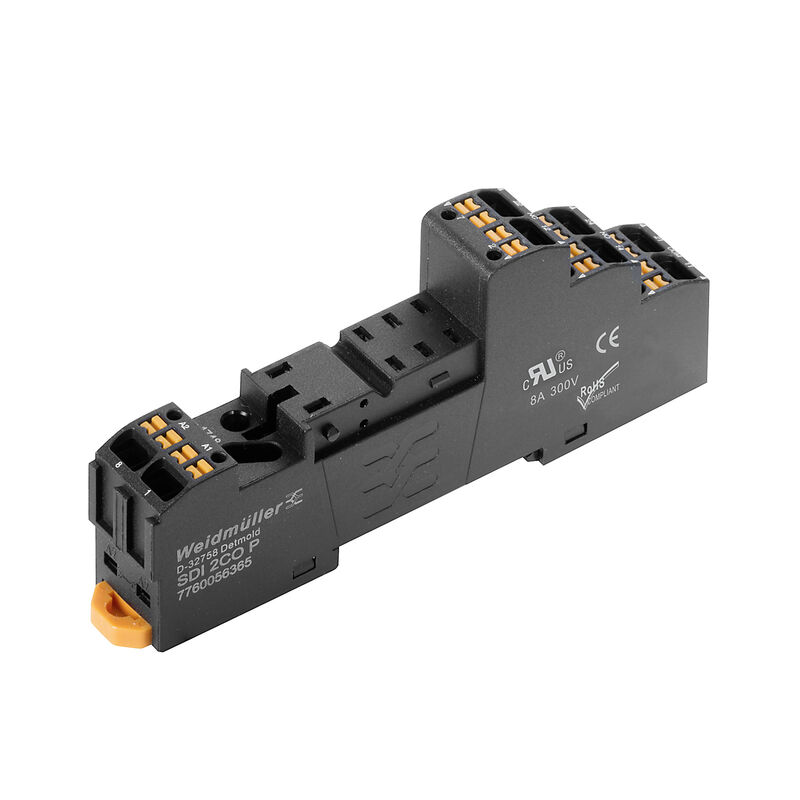

SDI 2CO P
D-SERIES DRI, Разъем реле, Количество контактов: 2, Переключающий контакт, Ток: 8 A, PUSH IN
№ продукта
7760056365
Свойства
| Версия | D-SERIES DRI, Разъем реле, Количество контактов: 2, Переключающий контакт, Ток: 8 A, PUSH IN |
| Заказ № | 7760056365 |
| Тип | SDI 2CO P |
| GTIN (EAN) | 6944169772290 |
| Кол. | 20 Штука |

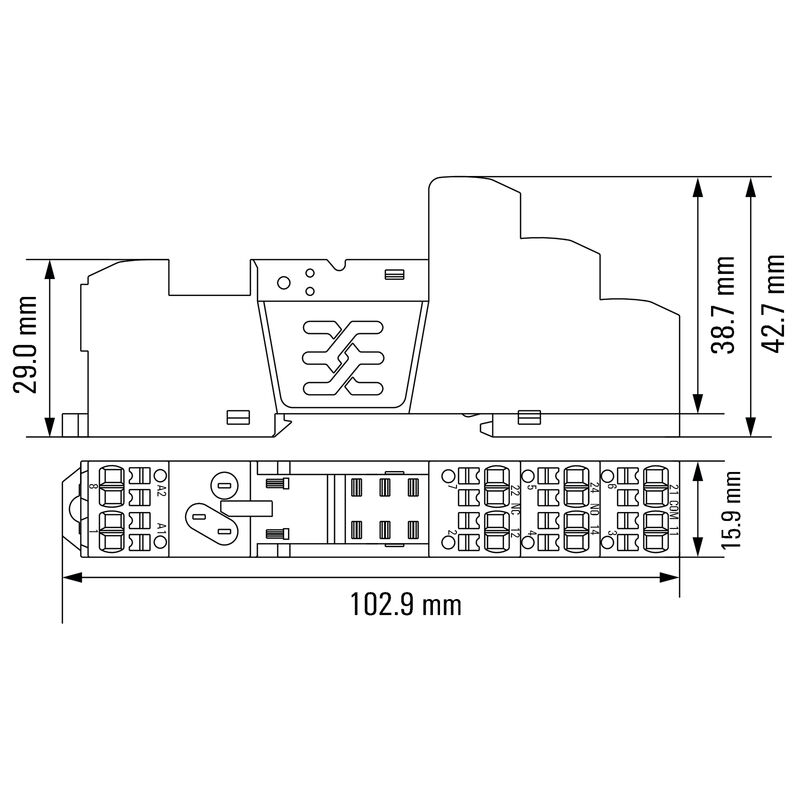

| Глубина | 42,7 mm |
| Глубина (дюймов) | 1,681 inch |
| Высота | 102,1 mm |
| Высота (в дюймах) | 4,02 inch |
| Ширина | 15,9 mm |
| Ширина (в дюймах) | 0,626 inch |
| Масса нетто | 38,72 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...55 °C |
| Влажность | 5…85 %, без образования конденсата |
| Состояние соответствия RoHS | Соответствует |
| REACH SVHC | No SVHC above 0.1 wt% |
| Сертификат № (cURus) | E312083 |
| Номинальное напряжение переключения | 250 V AC |
| Непрерывный ток | 8 A |
| Макс. коммутируемое напряжение, AC | 250 V |
| Тип контакта | 2 Переключающий контакт |
| Рейка | TS 35 |
| Цветовой код | черный |
| Компонент с классом горючести UL94 |
|
| Номинальное напряжение | 300 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Группа изоляционного материала | IIIb |
| Геометрический зазор (вход-выход) | ≥ 3 мм |
| Электрическая прочность вход-выход | 5 kVeff / 1min |
| Диэлектрическая прочность смежных контактов | 2,5 KVeff / 1 Min. |
| Импульсное перенапряжение, до | 4,8 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
| Выдерживаемое импульсное напряжение на соседних контактах | 4,8 кВ (1,2/50 мкс) |
| Сертификат № (cURus) | E312083 |
| Метод проводного соединения | PUSH IN |
| Длина снятия изоляции Измерительное соединение | 10 mm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Диапазон зажима, макс. | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 16 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 1,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,14 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,14 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,14 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 1,5 mm² |
| Размер лезвия | 0,4 x 2,5 мм |
| Сведения об изделии | В этом гнезде можно шунтировать только соединение A2 с помощью перемычки SCM/SDI P CC (арт. номер 7760056366).Модуль защиты (RC-фильтр) RIM 3 110/230VAC LED (код заказа 7760056045) несовместим с данным гнездом. |
| Одобрение / сертификат / документ о соответствии | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35367) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54894) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056365) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056365) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Сертификаты |    |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E312083 |
