Свойства
| Версия | Защита от перенапряжения - измерение, управление, регулировка, с функцией сигнализации / индикацией функционирования, UP(L/N-PE) <800 V |
| Заказ № | 8951460000 |
| Тип | VSPC 2CL 5VDC R |
| GTIN (EAN) | 4032248742509 |
| Кол. | 1 Штука |
| Глубина | 69 mm |
| Глубина (дюймов) | 2,717 inch |
| Высота | 98 mm |
| Высота (в дюймах) | 3,858 inch |
| Ширина | 17,8 mm |
| Ширина (в дюймах) | 0,701 inch |
| Масса нетто | 47 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...70 °C |
| Влажность | 5...96 % |
| SIL согласно IEC 61508 | 3 |
| MTTF | 2 537 a |
| SFF | 95,27 % |
| λges | 45 |
| PFH в 1*10-9 1/ч | 3.7 |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Сертификат № (UL) | E311081 |
| Сертификат UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Внутренняя емкость, макс. Cвн. | 2 nF |
| Внутренняя индуктивность, макс. Lвн. | 0 µH |
| Входное напряжение, макс. Uвх. | 6,4 V |
| Группа газа D | IIA |
| Группа газа С | IIB |
| Группы газа А, В | IIC |
| Вид защиты | IP20 |
| Защищенные токовые контуры | 2 |
| Исполнение | с функцией сигнализации / индикацией функционирования |
| Класс пожаростойкости UL 94 | V-0 |
| Конструкция |
Вывод
прочее |
| Оптическая индикация работы | зеленый = OK; красный = неисправен защитный разрядник - заменить. |
| Сегмент | Измерение – управление – регулировка |
| Цветовой код | оранжевый |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Импульсный ток сопротивления C2 | 5 kA 8/20 μs |
| Импульсный ток сопротивления C3 | 100 A 10/1000 μs |
| Импульсный ток сопротивления D1 | 2,5 kA 10/350 μs |
| Импульсный ток сопротивленияC1 | <1 kA 8/20 μs |
| Испытательный разрядный ток, Iимп (10/350 мкс) провод - защитное заземление | 2,5 кА |
| Испытательный разрядный ток, Iимп (10/350 мкс) земля-защитное заземление (GND-PE) | 2,5 кА |
| Испытательный разрядный ток, Iимп (10/350 мкс) провод-провод | 2,5 кА |
| Класс требований согласно IEC 61643-21 |
C1
C2 C3 D1 |
| Количество полюсов | 1 |
| Макс. продолжительное напряжение, Uc (DC) | 6,4 В |
| Номинальное напряжение (DC) | 5 В |
| Номинальный ток, IN | 450 mA |
| Нормы |
IEC 61643-21
HART-compatible |
| Объемное сопротивление | 2,20 Ом |
| Предохранитель | 0,5 A |
| Разрядный ток, In (8/20 мкс), корпус (GND) – защ. заземление (PE) | 2.5 kA |
| Разрядный ток, Iн (8/20 мкс), провод – защ. заземление (PE) | 2.5 kA |
| Разрядный ток, Iн (8/20 мкс), провод – провод | 2.5 kA |
| Сигнальный контакт | UN 250 В AC 0,1 A 1 перекид. конт. при VSPC R с блоком контроля VSPC |
| Способность сброса разряда | ≤ 20 ms |
| Тип напряжения | DC |
| Тип отказа при перегрузке | Режим 2 |
| Ток утечки, Iмакс. (8/20 мкс), корпус (GND) – защ. заземление (PE) | 10 kA |
| Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE) | 2 x 10 kA |
| Ток утечки, Iмакс. (8/20 мкс), провод – провод | 10 kA |
| Уровень защиты UP (тип.) | <800 V |
| Уровень защиты от перенапряжений UP жила - жила | 12 V |
| Уровень защиты от перенапряжений UP жила - провод PE | 450 V |
| Уровень защиты от перенапряжений сигнальной линии, земля - провод PE | 800 V |
| Уровень защиты со стороны выхода, предварительная проводка 1 кВ/µс, типичный | 12 V |
| Уровень защиты со стороны выхода, предварительная проводка 8/20 µс, типичный | 12 В |
| Уровень защиты со стороны выхода, провод PE 1 кВ/мкс, типичный | 450 V |
| Характеристики передачи сигнала (-3 дБ) | 730 KHz |
| Сертификат GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Вид соединения | втычной для VSPC BASE |
| Тип напряжения | DC |
| Количество полюсов | 1 |
| Вид защиты | IP20 |
| Цветовой код | оранжевый |
| Сертификат cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Период времени | 5 лет |
| Сведения об изделии | Режим 2: Состояние, при котором часть блока SPD, ограничивающая напряжение, была короткозамкнута из-за очень низкого сопротивления внутри SPD. Линия находится в нерабочем состоянии, но измерительное оборудование по-прежнему защищено посредством короткого замыкания. |
| Одобрение / сертификат / документ о соответствии | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45849) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951460000) |
| Техническая документация | [VSPC 2CL 5VDC R](https://mdcop.weidmueller.com/mediadelivery/asset/900_295797) |
| Пользовательская документация | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

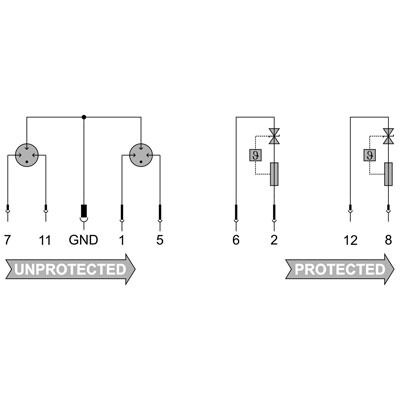

| Подробная спецификация | Вставка с защитой от перенапряжения для использования в сочетании с базовым элементом VSPC BASE 2CL R для двух двойных жил с нулевым потенциалом земли, с встроенным индикатором состояния и опцией удаленной связи.Двухступенчатая схема защиты, состоящая из малочувствительной защиты, с помощью резисторов и высокочувствительной защиты между сигнальными жилами, а также малочувствительной защиты напряжения с присоединением к заземлению. Механическая маркировка вставки к базовому элементу в зависимости от типа схемы и номинального напряжения. Оптическая маркировка защитной вставки в зависимости от типа схемы защиты и величины напряжения. Защитная вставка с кодируемым вилочным разъемом и ответным профилем для базового элемента. Возможность маркировки вставки. |
| Краткая спецификация | Вставка с защитой от перенапряжения для базового элемента VSPC BASE 2CL R с встроенным индикатором состояния и опцией удаленной связи, слабо- и высокочувствительная защита напряжения для двух двойных жил с нулевым потенциалом земли и сигнальная функция, слабочувствительная защита напряжения (продольная составляющая) относительно земли.Исполнение: 5 В DC |
| Сертификаты |     |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UL) | E311081 |
