BK 2/E

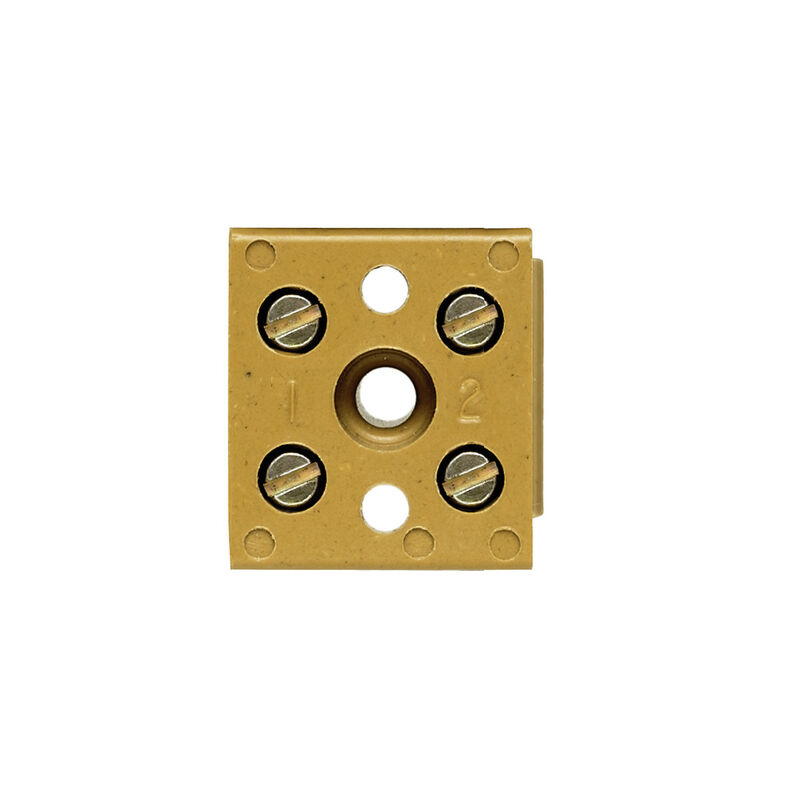

Изображение изделия

BK 2/E

Одно- и многоконтактная клеммная колодка, Винтовое соединение, Умеренно желтый, 4 mm², 32 A, 400 V, Количество соединений: 4, Количество уровней: 1

№ продукта 7906040000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 1068
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Additional technical data Зажимаемые провода (дополнительное соединение) Conductor embornable (conexión nominal) Расчетные данные согласно CSA Размеры Allmänt Расчетные данные Расчетные данные согласно UL Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Одно- и многоконтактная клеммная колодка, Винтовое соединение, Умеренно желтый, 4 mm², 32 A, 400 V, Количество соединений: 4, Количество уровней: 1
Заказ №
7906040000
Тип
BK 2/E
GTIN (EAN)
4008190576240
Кол.
100 Штука

Размеры и массы

Глубина
20 mm
Глубина (дюймов)
0,787 inch
Высота
22 mm
Высота (в дюймах)
0,866 inch
Ширина
20 mm
Ширина (в дюймах)
0,787 inch
Nettogewicht
14,64 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Trvalá provozní teplota, max.
130 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Основной материал
KrG
Barevný
Умеренно желтый
Klasifikace hořlavosti UL 94
V-0
5VA

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)
TUEV18ATEX8209U
Сертификат № (IECEX)
IECEXTUR18.0019U
Spannung max (ATEX)
275 V
Ток (ATEX)
28 A
Sección máx. del conductor (ATEX)
4 mm²
Spannung max (IECEX)
275 V
Ток (IECEX)
28 A
Поперечное сечение провода, макс. (IECEX)
4 mm²
Обозначение EN 60079-7
Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU
II 2 G D

Параметры системы

Ausführung
для монтажных реек
Abschlussplatte erforderlich
Нет
Number of potentials
1
Anzahl der Etagen
1
Укомплектованная монтажная рейка
Монтажная панель

Additional technical data

Вид монтажа
Montage direct
Проверенное на взрывозащищенность исполнение
Нет
Указание по установке
Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение
Винтовое соединение

Conductor embornable (conexión nominal)

Величина момента затяжки для электрической отвертки, тип DMS
2
Вид соединения
Raccordement vissé
Вид соединения 2
Csavaros csatlakozás
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,33 mm²
Длина зачистки изоляции
8 mm
Зажимной винт
M 3
Калибровая пробка согласно 60 947-1
A3
Количество соединений
4
Момент затяжки, макс.
0,6 Nm
Момент затяжки, мин.
0,5 Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Размер лезвия
4,0 x 0,8 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,33 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,33 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,33 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,33 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,33 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)
300 V
Напряжение, класс D (CSA)
300 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
22 AWG
Сертификат № (CSA)
200039-2165696
Ток, разм. B (CSA)
10 A
Ток, разм. D (CSA)
10 A

Размеры

Крепежный размер
11 mm

Allmänt

Количество полюсов
2
Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Указание по установке
Непосредственный монтаж
Укомплектованная монтажная рейка
Монтажная панель

Расчетные данные

Расчетное сечение
4 mm²
Rated voltage
400 V
Jmenovité DC napětí
400 V
Номинальный ток
32 A
Strom bei max. Leiter
32 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1 mΩ
Bemessungsstoßspannung
6 кВ
Verlustleistung gemäß IEC 60947-7-x
1,02 W
Степень загрязнения
3

Расчетные данные согласно UL

Напряжение, класс B (UR)
250 V
Напряжение, класс C (UR)
150 V
Напряжение, класс D (UR)
300 V
Напряжение, разм. B
20 A
Поперечное сечение провода, макс. (UR)
12 AWG
Поперечное сечение провода, мин. (UR)
22 AWG
Разм. провода Заводская электропроводка, макс. (UR)
12 AWG
Разм. провода Заводская электропроводка, мин. (UR)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)
22 AWG
Сертификат № (UR)
E60693
Ток, разм. D
10 A
Ток, разм. С
20 A

Изображения продукции

Подпись к рисунку - 02
Изображение изделия
Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 8.0
EC001284
ETIM 9.0
EC001284
ETIM 10.0
EC001284
ECLASS 14.0
27-14-11-06
ECLASS 15.0
27-14-11-06
