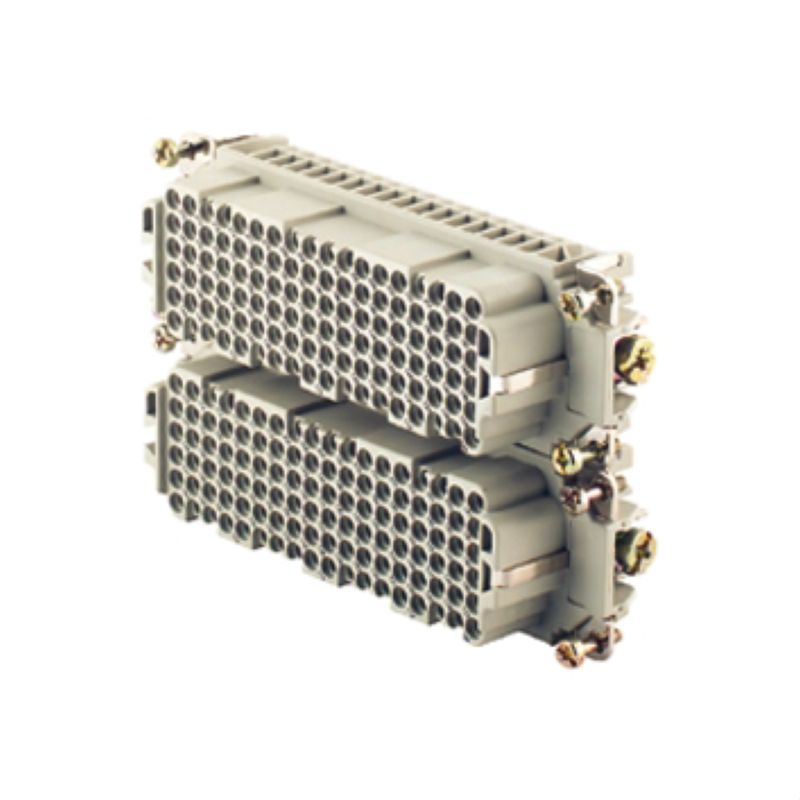

HDC HDD 108 FC 109-216

HDC - Kontakt, Hylsa, 250 V, 10 A, Antal poler: 108, Crimpanslutning, Byggstorlek: 8

Produkt-ID 1651300000

Utförande	HDC - Kontakt, Hylsa, 250 V, 10 A, Antal poler: 108, Crimpanslutning, Byggstorlek: 8
Art.nr.	1651300000
Typ	HDC HDD 108 FC 109-216
GTIN (EAN)	4008190299903
Förp.	1 items

Gränsvärde, temperatur

-40 °C ... 125 °C

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	Potassium perfluorobutane sulfonate 29420-49-3
SCIP	1609748e-c278-4c9b-b3d1-e6215d2988cd
Kemikaliebeständighet	Ämne: Aceton Kemikaliebeständighet: Beständigt Ämne: Ammoniak, vattenhaltig Kemikaliebeständighet: Villkorligt beständigt Ämne: Bensin Kemikaliebeständighet: Beständigt Ämne: Bensen Kemikaliebeständighet: Beständigt Ämne: Dieselolja Kemikaliebeständighet: Villkorligt beständigt Ämne: Ättiksyra, koncentrerad Kemikaliebeständighet: Beständigt Ämne: Kaliumhydroxid Kemikaliebeständighet: Villkorligt beständigt Ämne: Metanol Kemikaliebeständighet: Villkorligt beständigt Ämne: Motorolja Kemikaliebeständighet: Villkorligt beständigt Ämne: Lut, utspädd Kemikaliebeständighet: Beständigt Ämne: Klorfluorkolväten Kemikaliebeständighet: Villkorligt beständigt Ämne: Utomhusanvändning Kemikaliebeständighet: Villkorligt beständigt

Anslutningstyp	Crimpanslutning
Antal poler	108
BG	8
Brännbarhetsklass enligt UL 94	V-0
Byggstorlek	8
Färgkod	beige
Genomgångsmotstånd (6)	≤4 mΩ
Isolationshållfasthet	10¹⁰ Ω
Isoleringsmaterial	PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad)
Isoleringsmaterialgrupp	IIIa
Ledardiameter	2,5 mm²
Låg rökutveckling enligt DIN EN 45545-2	Ja
Märkspänning (DIN EN 61984)	250 V
Märkstötspänning (DIN EN 61984)	4 kV
Märkström (DIN EN 61984)	10 A
Material	Kopparlegering
Märkspänning enligt UL/CSA	600 V AC/DC
Märkström (cUR)	Ledaranslutningsarea, genomsnitt: AWG 14 Märkström: 6 A Ledaranslutningsarea, genomsnitt: AWG 16 Märkström: 3,5 A Ledaranslutningsarea, genomsnitt: AWG 18 Märkström: 3,5 A Ledaranslutningsarea, genomsnitt: AWG 20 Märkström: 1,47 A Ledaranslutningsarea, genomsnitt: AWG 22 Märkström: 1,47 A Ledaranslutningsarea, genomsnitt: AWG 24 Märkström: 1,47 A
Märkström (UR)	Ledaranslutningsarea, genomsnitt: AWG 14 Märkström: 10 A Ledaranslutningsarea, genomsnitt: AWG 16 Märkström: 7 A Ledaranslutningsarea, genomsnitt: AWG 18 Märkström: 7 A Ledaranslutningsarea, genomsnitt: AWG 20 Märkström: 2,75 A Ledaranslutningsarea, genomsnitt: AWG 22 Märkström: 2,75 A Ledaranslutningsarea, genomsnitt: AWG 24 Märkström: 2,75 A
Nedsmutsningsgrad	3
Serie	HDD
Stickcykler Ag	≥ 500
Stickcykler Au	≥ 500
Typ	Hylsa

Anslutningstyp PE	Skruvanslutning
Avisoleringslängd PE-anslutning	10 mm
Klingmått slits (PE-anslutning)	SD 0,6 x 3,5 SD 0,8 x 4,0
Ledaranslutningsarea AWG (PE), max.	AWG 14
Ledardiameter, AWG (PE), min.	AWG 20
Montageskruv	M 4
Märkarea	2,5 mm²
Tightening torque, max. PE connection	1,5 Nm
Tightening torque, min. PE connection	1,2 Nm

Anslutningstyp	Crimpanslutning
Avisoleringslängd nominellt	8 mm
BG	8
Byggstorlek	8
Genomgångsmotstånd (6)	≤4 mΩ
Ledararea, fintrådig, min.	0,5 mm²
Ledardiameter, AWG, max	AWG 14
Ledardiameter, AWG, min.	AWG 26
Ledardiameter, entrådig max.	2,5 mm²
Ledardiameter, entrådig min.	0,5 mm²
Ledardiameter, fintrådig, max.	2,5 mm²
Ledardiameter, max.	2,05 mm²
Ledardiameter, min.	0,14 mm²
Material	Kopparlegering

Godkännande/Certifikat/Dokument om överensstämmelse	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97753)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651300000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651300000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Godkännanden	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E92202
