Схема соединений

IE-C5DD4UG0075MCSXXX-X

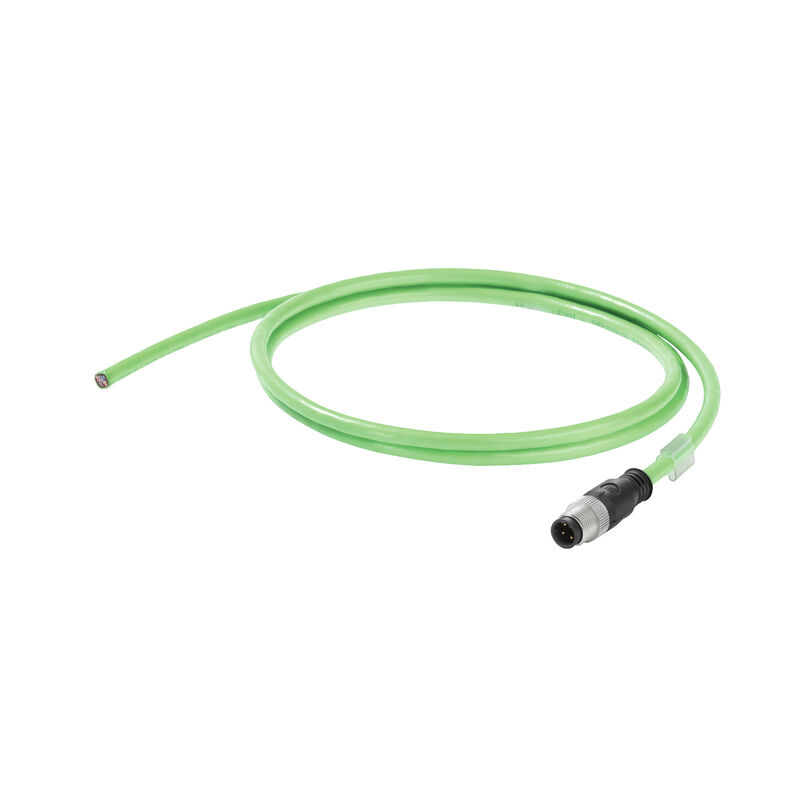

Тросовый кабель, PROFINET, M12, D-кодировка – прямой штекер IP67, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), 7.5 m

№ продукта 1025940075
Загрузить спецификации Инженерная поддержка
Аксессуары 8 Связанные продукты 20
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Стандарты для кабелей Общие стандарты Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E316369

Основные данные для заказа

Версия
Тросовый кабель, PROFINET, M12, D-кодировка – прямой штекер IP67, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), 7.5 m
Заказ №
1025940075
Тип
IE-C5DD4UG0075MCSXXX-X
GTIN (EAN)
4050118753493
Кол.
1 Штука

Размеры и массы

Длина
7,5 m
Длина (в дюймах)
295,276 inch
Масса нетто
484,725 g

Температуры

Температура хранения
-50 °C...70 °C
Температура монтажа
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Общие стандарты

Сертификат № (cULus)
E316369

Стандарты

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Colour sequence or wires - wire pairs
белый, желтый, синий, оранжевый
Průměr vnitřního opláštění
3,9 mm
Sheathing material thickness
0,9 mm
Shielding braid thickness
0,13 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Материал проводника
Conductor de cobre estañado, semirrígido
Наполнитель
Come elemento centrale
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Общий экран
Aluminium foil
Shielding braid made from copper wiring
Перекрытие экранирующей оплетки
85 %
Расположение жил
Четверка звездной скрутки
Сечение
4*AWG 22/7 - 0,32 мм²
Толщина изоляции жил
0,38 mm
Цвет оболочки
зеленый (RAL 6018)
Экранирование
SF/UTP

Электрические свойства кабеля

Capacità a 1 kHz
52 nF/km
Catégorie
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Operating voltage, UL
600 V
Różnica rezystancji
3 %
Sebesség
180 m/min
Test voltage: wire-wire-shield
2000 Вдейств., 50 Гц, 1 мин.
Задержка наклона
40 ns/100m
Передаточный импеданс
20 mΩ/m at 10 MHz
Рабочее напряжение (номин. знач. UL)
600 V
Характеристический импеданс
100 ± 15 Ω при 1–100 МГц
루프 저항
120 Ω/km

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
не содержится силикона
Yes
Огнестойкость
zgodnie z wymaganiami IEC 60332-1
Радиус изгиба мин., однократный
5 * диаметр кабеля
Радиус изгиба мин., повторяющийся
7,5 * диаметр кабеля
Распространение горения
Нет
Растягивающее усилие
≤ 150 Н
Скорость
180 m/min
Ускорение
4 m/s²
Устойчивость к воздействию масла
in accordance with IEC 60811-2-1
Устойчивость к истиранию
mycket bra
Циклы сгиба
3 млн

Вилка левосторонняя

Штекер левый
M12, D-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
свободный конец провода

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
