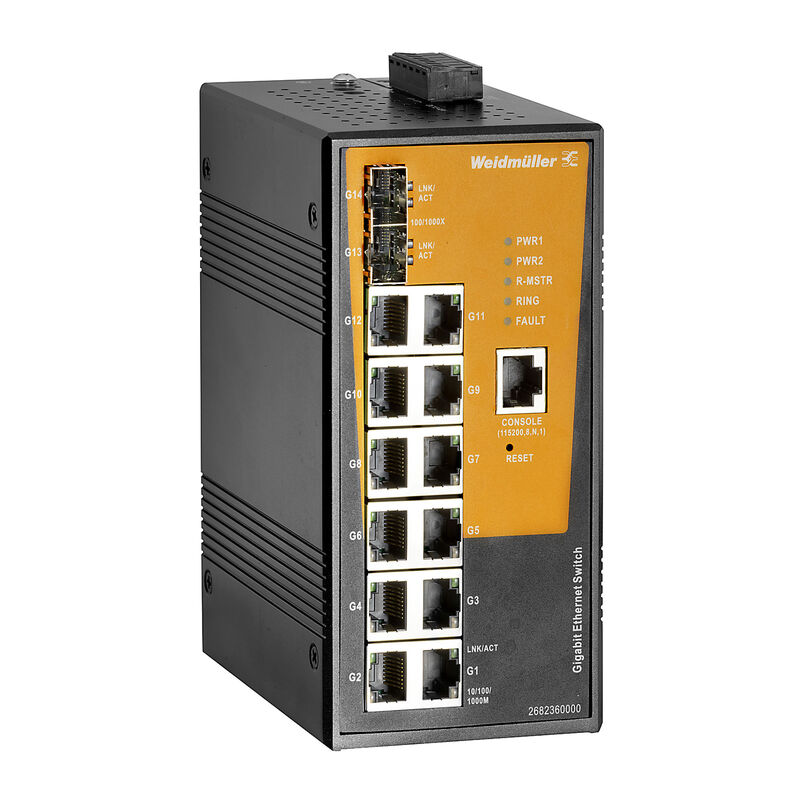

IE-SW-AL14M-12GT-2GESFP

Nätverksswitch, managed, Gigabit Ethernet, Antal portar: 12x RJ45, 2 * Slots 100/1000BaseSFP, IP30, -40 °C...75 °C

Produkt-ID 2682360000

Egenskaper

Allmänna beställningsdata

Utförande	Nätverksswitch, managed, Gigabit Ethernet, Antal portar: 12x RJ45, 2 * Slots 100/1000BaseSFP, IP30, -40 °C...75 °C
Art.nr.	2682360000
Typ	IE-SW-AL14M-12GT-2GESFP
GTIN (EAN)	4050118692358
Förp.	1 items

Mått och vikter

Djup	109,2 mm
Byggdjup (tum)	4,299 inch
Höjd	153,6 mm
Bygghöjd (tum)	6,047 inch
Bredd	74,3 mm
Byggbredd (tum)	2,925 inch
Nettovikt	1 090 g

Lagertemperatur	-40 °C...85 °C
Drifttemperatur	-40 °C...75 °C
Fuktighet	5 till 95 % (icke kondenserande)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMC överensstämmelse och godkännanden

EMC-Normer	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Effekt: 0,5 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
Fritt fall	Enligt IEC 60068-2-31
Säkerhetsnorm	UL 61010-1 UL 61010-2-201
Stöt	enligt IEC 60068-2-27
Vibration	enligt IEC 60068-2-6

Omgivningsvillkor

Driftstemperatur, max	75 °C
Driftstemperatur, min.	−40 °C
Fuktighet	5 till 95 % (icke kondenserande)
Höjdområde för drift	Höjd, max.: 2 000 m Anmärkning: enligt UL Höjd, max.: 6 000 m Anmärkning: för restriktioner, se tillverkarens deklaration för drifthöjd i avsnitt Nedladdningar
Lagertemperatur, max.	85 °C
Lagertemperatur, min.	−40 °C

Tidsperiod

5 År

Antal portar	12x RJ45 2 * Slots 100/1000BaseSFP
Glasfiber-portar	100/1000Base SFP Slot
Knapp för återställning av funktion	<5 s: Systemomstart och fabriksåterställning för LAN IP > 5 sek: Fabriksinställning Hänvisningstext: beteendet för återställningsknappen kan konfigureras via web gränssnitt
Konsol-port-gränssnitt	RS-232 (RJ45-anslutning)
Larmkontakt	1 reläutgång med en strömbelastbarhet på 1 A vid 24 V DC
RJ45-portar	10/100/1000BaseT(X) auto negotiation Full-/halvduplex-modus Auto MDI/MDI-X-anslutning

Hanteringsfunktioner

Enhetskonfiguration	Webbläsare (HTTP/HTTPS) SNMP v1/v2c/v3 Command Line Interface (Telnet/SSH) Lokal seriekonsolport (RS-232 via RJ-45-port) Uppladdning av en konfigureringsfil via webbgränssnitt, TFTP-server eller extern säkerhetskopieringsmodul
Övervakningsfunktion	SNMP v1/v2c/v3 Link Layer Discovery Protocol (LLDP) Diagnos med Ethernet-kabel på RJ-45-portar Port mirroring (local, remote) Portstatistik Portövervakning Syslog RMON (fjärrövervakning) Händelsebaserad varningsanvisning via e-post Händelsebaserad varningsanvisning via relä Händelsebaserad varningsanvisning via SNMP-fälla
Nätverksredundans	Spanning Tree Protocol (STP) Rapid Spanning Tree Protocol (RSTP) Multiple Spanning Tree Protocol (MSTP) O-ring (återhämtningstid <30 ms) O-chain (återhämtningstid <30 ms) Link Aggregation Control Protocol (LACP) Snabb återhämtning Media Redundancy Protocol (MRP-client)
Filter för nätverkstrafik	Quality of Service (QoS) Taggbaserad VLAN GVRP (GARP VLAN-registreringsprotokoll) IGMP v2/v3 Kommandotolk
IP-adresshantering	Statisk DHCP-klient DHCP-server (portbaserad, poolbaserad)) DHCP Option 82 DHCP-relä
Säkerhetsfunktioner	VLAN-segmentering Aktivera/avaktivera portar TACACS+ och IEEE 802.1X avsändarautentisering DoS/DDoS automatiskt förebyggande Access Control List DHCP snooping Slingskydd Hantering av åtkomstsäkerhet genom konfigurering av behörighetsnivå för olika användarroller
Hantering av tidsynkronisering	SNTP-server SNTP-klient PTPv2
Stöd för industriellt protokoll	PROFINET-enhet enligt överensstämmelseklass B EtherNet/IP Modbus/TCP slave

MTBF	Enligt standard: Telcordia SR-332 Drifttid (timmar), min.: 713 154 h

Spänningsförsörjning

Anslutning	1 avtagbart 6-poligt plintblock
Matningsspänningsområde:	Spänningstyp: DC Spänning, min.: 10,8 V Spänning, max.: 52,8 V
Nuvarande strömförbrukning	Spänning: 24 V Ström: 0,53 A
Skydd polförväxling	Ja
Skydd överlast ström	Ja
Spänningsförsörjning	12/24/48 V DC 2 redundanta ingångar

Switchegenskaper

Antal IGMP-grupper per VLAN	256
Bakplanets bandbredd	28 Gbit/s
Buffertstorlek paket	4 Mbit
Jumbo frame support	upp till 9,6 kB
Max antal tillgängliga VLAN	4096
Prioritetsköer	8
Storlek MAC-Tabell	8 K
VLAN-ID max.	4095
VLAN-ID min	1

Hastighet	Gigabit Ethernet
Kapslingsmaterial	Metall
Monteringstyp	DIN-skena
Skyddsklass	IP30
Switch	managed

Dataförmedling	Store and Forward
Flödesstyrning	IEEE 802.3x flödesstyrning
Standard	IEEE 802.3 för 10BaseT IEEE 802.3u för 100BaseT(X) och 100BaseFX IEEE 802.1Q för VLAN-taggning IEEE 802.1X för verifiering IEEE 802.1AB för Link Layer Discovery Protocol (LLDP) IEEE 1588 PTPv2 for time synchronization IEEE 802.3ab för 1000BaseT(X) IEEE 802.3z för 1000BaseX IEEE 802.3x för flödesstyrning IEEE 802.3ad för port-trunking med LACP IEEE 802.1D för Spanning Tree-protokollet IEEE 802.1w för snabb STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p för serviceklass

Godkännande/Certifikat/Dokument om överensstämmelse	[PNO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_274108) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_225531)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2682360000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682360000)
Meddelande om produktändring	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_250644)
Programvara	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_229284) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245702) [Device description -- GSDML file](https://mdcop.weidmueller.com/mediadelivery/asset/900_249012) [Device description -- EDS file](https://mdcop.weidmueller.com/mediadelivery/asset/900_250653)
Användardokumentation	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_177989) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245690) [Application notes -- Security Data Sheet Full Gigabit Ethernet Advanced Line Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_322869) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
