Egenskaper
| Utförande | Nätverksswitch, unmanaged, Fast Ethernet, 10BaseT1L, Antal portar: 1x RJ45, 4x SPE port acc. to IEC 63171-2, IP30, -40 °C...70 °C |
| Art.nr. | 3012120000 |

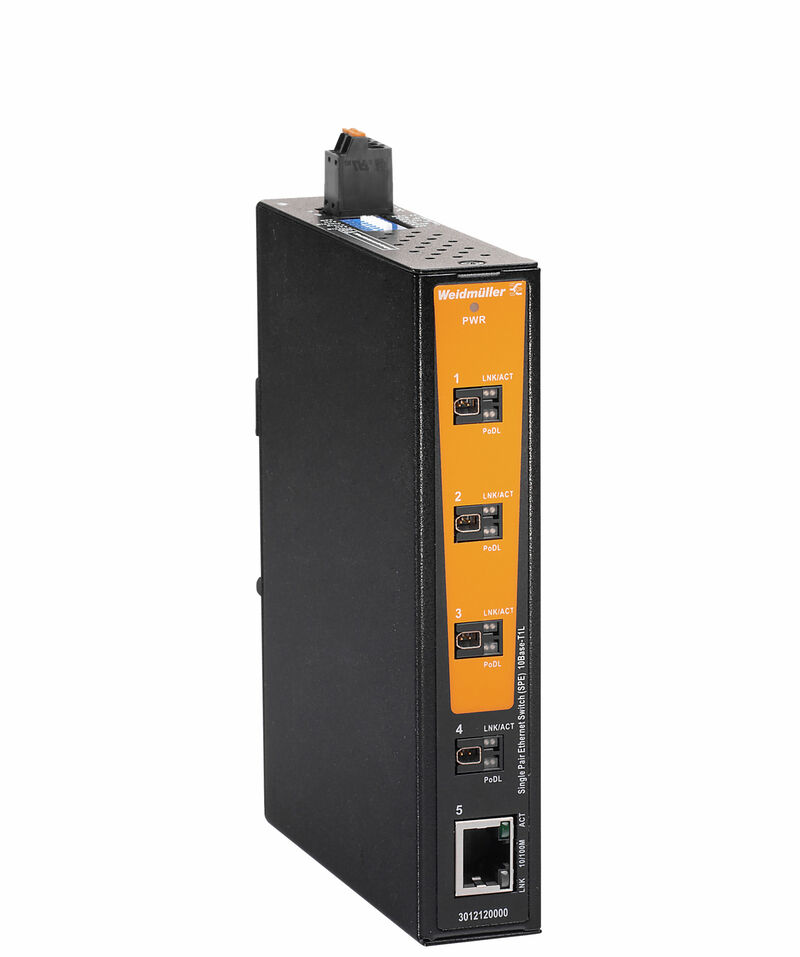

| Typ | IE-SW-SPE05-4T1LMPODL-1TX |
| GTIN (EAN) | 4099986918344 |
| Förp. | 1 items |
| Djup | 108,3 mm |
| Byggdjup (tum) | 4,264 inch |
| Höjd | 145,1 mm |
| Bygghöjd (tum) | 5,713 inch |
| Bredd | 28 mm |
| Byggbredd (tum) | 1,102 inch |
| Nettovikt | 530 g |
| Lagertemperatur | 40 °C...85 °C |
| Drifttemperatur | -40 °C...70 °C |
| Fuktighet | 5 till 98 % (icke kondenserande) |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| EMC-Normer |
EN 61000-6-2
EN 61000-6-4 |
| Fritt fall | Enligt IEC 60068-2-32 |
| Stöt | enligt IEC 60068-2-27 |
| Vibration | enligt IEC 60068-2-6 |
| Driftstemperatur, max | 70 °C |
| Driftstemperatur, min. | −40 °C |
| Fuktighet | 5 till 98 % (icke kondenserande) |
| Höjdområde för drift |
|
| Lagertemperatur, max. | 85 °C |
| Lagertemperatur, min. | 40 °C |
| Tidsperiod | 5 År |
| Antal portar |
1x RJ45
4x SPE port acc. to IEC 63171-2 |
| Funktion DIP-brytare |
Filtrering av MAC-ramar (på/av)
QoS (på/av) SPE-T1L (på/av) SPE-T1L (master/slave) PoDL (på/av) PoDL SCCP (på/av) PoDL (24 V/50 V) |
| LED-displej |
Power LED: PWR
Port LED: LNK/ACT, 10/100M (RJ45 port) Port LED: LNK/ACT, 10M (SPE-port), PoDL-indikator |
| RJ45-portar |
10/100BaseT(X)
auto negotiation Full-/halvduplex-modus Auto MDI/MDI-X-anslutning |
| Filter för nätverkstrafik | Quality of Service (QoS) |
| Stöd för industriellt protokoll | PROFINET-enhet enligt överensstämmelseklass A |
| MTBF |
|
| Anslutning | 1 avtagbar 2-polig plint |
| Matningsspänningsområde: |
|
| Nuvarande strömförbrukning |
|
| Skydd polförväxling | Ja |
| Skydd överlast ström | Ja |
| Spänningsförsörjning | 1 enskild ingång |
| Bakplanets bandbredd | 280 Mbit/s |
| Buffertstorlek paket | 128 kBit |
| Storlek MAC-Tabell | 1 K |
| Hastighet | Fast Ethernet, 10BaseT1L |
| Kapslingsmaterial | Metall |
| Monteringstyp | DIN-skena |
| Skyddsklass | IP30 |
| Switch | unmanaged |
| Dataförmedling | Store and Forward |
| Flödesstyrning | IEEE 802.3x flödesstyrning |
| Standard |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3x för flödesstyrning IEEE 802.3cg for 10Base-T1L |
| Produktinformation | Endast motordrivna apparater med samma spänning kan användas samtidigt. |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317794)
[UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317795) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317115) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3012120000) |
| Användardokumentation |
[Quick start guide -- Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_317815)
[Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
