SAID-M8S-3-THR
図に類似
SAID-M8S-3-THR

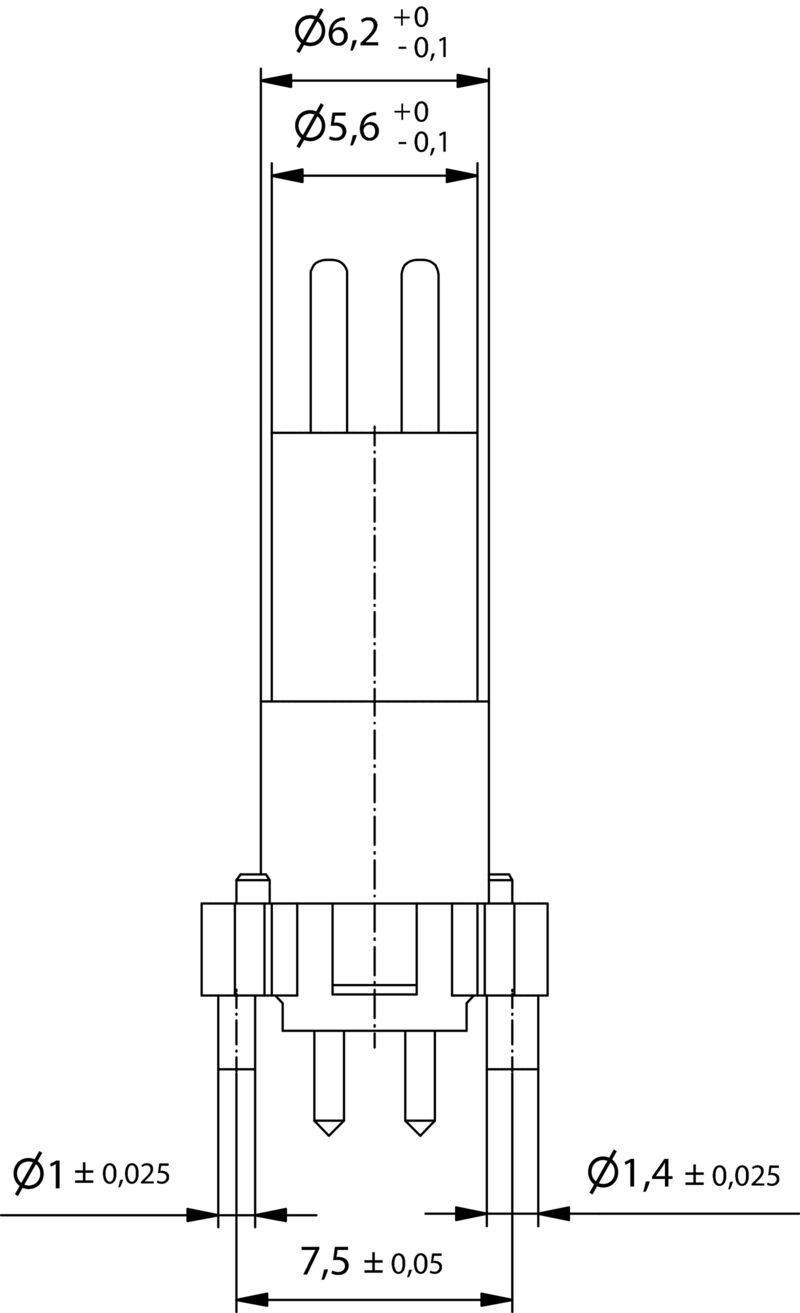

寸法図
SAID-M8S-3-THR

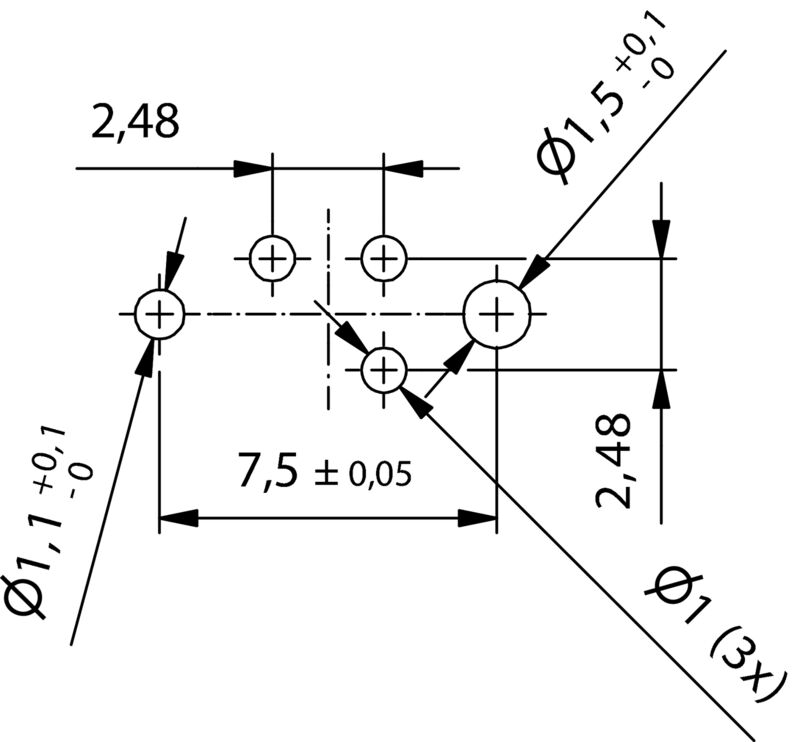

PCB設計
SAID-M8S-3-THR
極スキーム
Male

SAID-M8S-3-THR

Beépített dugók, M8, Felerősítő menet: , Pólusszám: 3, Sodrat / kábelhossz:

商品番号 2423790000
データシートのダウンロード エンジニアリング・サポート
関連製品 15
Approvals Általános rendelési adatok 寸法と重量 Termékek környezetvédelmi megfelelősége PCBプラグインコネクタの技術データ Általános információk Данные о материалах システムパラメータ Classifications

Approvals

ROHS
Conform

Általános rendelési adatok

バージョン
Beépített dugók, M8, Felerősítő menet: , Pólusszám: 3, Sodrat / kábelhossz:
注文番号
2423790000
種別
SAID-M8S-3-THR
GTIN (EAN)
4050118430349
数量
25 items

寸法と重量

正味重量
2.4 g

Termékek környezetvédelmi megfelelősége

RoHS 対応状況
Megfelel, kivétellel
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCBプラグインコネクタの技術データ

コーディング
M8 = none
シールド接続
No
ハウジング
Mâle M8
極数
3
公称電圧
60 V
定格電圧
60 V (3-pole) / 30 V (4-,5- and 8-pole)
公称電流
4 A
定格電流
4 A (3-, 4- and 5-pole) / 1.5 A (8-pole)
温度範囲
-25…95 °C
保護度合い
IP67
接触表面
Au （ゴールド）
ハウジング主要材質
LCP
接続スレッド
M8
締付けトルク
M8：0.5Nm
汚染度
3（シール済範囲内に2）
プラギング回数
≥ 100
接点材質
銅合金
ロックナット材質
ニッケルメッキCuZn
フランジ取り付けハウジングの材質
ニッケルメッキCuZn

Általános információk

Pólusszám
3
UL 94 可燃性等級
V-0
ハウジング主要材質
LCP
接続スレッド
M8
接点材質
銅合金
接触表面
Au （ゴールド）
保護度合い
IP67
プラギング回数
≥ 100

Данные о материалах

UL 94 可燃性等級
V-0
接点材質
Cu-alloy
接触表面
Au （ゴールド）

システムパラメータ

ピンモデルシリーズ数量
1
プラギング回数
≥ 100
保護度合い
IP67
極数
3

Classifications

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
