Egenskaper

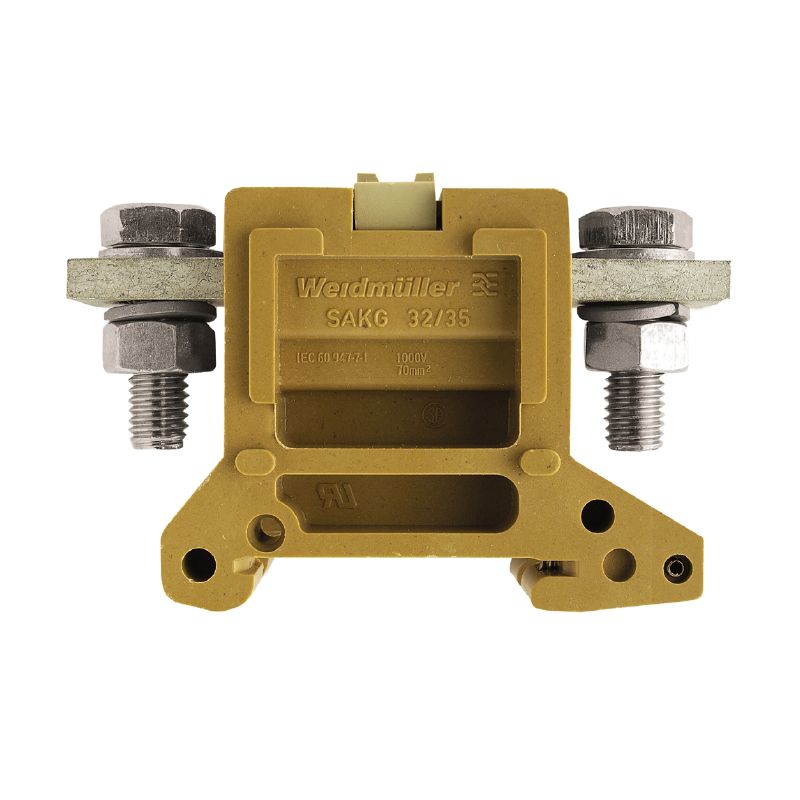

| Utförande | Genomgångsplintblock, Skruvanslutning, mellangul, 50 mm², 150 A, 1000 V, Antal anslutningar: 1 |
| Art.nr. | 0637320000 |
| Typ | SAKG 32/35 II |
| GTIN (EAN) | 4008190018276 |
| Förp. | 10 items |
| Djup | 53 mm |
| Byggdjup (tum) | 2,087 inch |
| Höjd | 80 mm |
| Bygghöjd (tum) | 3,15 inch |
| Bredd | 32 mm |
| Byggbredd (tum) | 1,26 inch |
| Nettovikt | 137,99 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| Material | KrG |
| Färgkod | mellangul |
| Brännbarhetsklass enligt UL 94 |
V-0
5VA |
| Utförande | Bultklämma |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | öppen |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 70 mm² |
| Anslutningsarea, flertrådig, min. | 10 mm² |
| Anslutningsområde, max. | 70 mm² |
| Anslutningsområde, min. | 10 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 1 |
| Klämskruv | M 8 |
| Ledararea, entrådig, max. | 70 mm² |
| Ledararea, entrådig, min. | 10 mm² |
| Ledararea, fintrådig, min. | 10 mm² |
| Ledardiameter, AWG, max | AWG 3/0 |
| Ledardiameter, AWG, min. | AWG 6 |
| Ledardiameter, fintrådig, max. | 70 mm² |
| Åtdragningsmoment, max. | 12 Nm |
| Åtdragningsmoment, min. | 6 Nm |
| Certifikat nr. (CSA) | 12400-199 |
| Ledararea max. (CSA) | 00 AWG |
| Ledararea min. (CSA) | 1 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 170 A |
| Ledardiameter, AWG, max | AWG 3/0 |
| Ledardiameter, AWG, min. | AWG 6 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 50 mm² |
| Märkspänning | 1 000 V |
| Märkspänning DC | 1 000 V |
| Märkström | 150 A |
| Ström med max. ledare | 192 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,21 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 4,8 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 000 AWG |
| Ledarstorlek Factory wiring min (UR) | 6 AWG |
| Ledarstorlek Field wiring max (UR) | 000 AWG |
| Ledarstorlek Field wiring min (UR) | 6 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 200 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36631)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0637320000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
Tillbehör
-
Produkt-ID:1854500000VPE:200 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, enligt kundönskan
-
Produkt-ID:1341590000VPE:80 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, enligt kundönskan
-
Produkt-ID:1388530000VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1609801691VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, grå
-
Produkt-ID:1609801044VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1609801688VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, grön
-
Produkt-ID:1341620000VPE:400 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1609801686VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, röd
-
Produkt-ID:1609801687VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, gul
-
Produkt-ID:1457550000VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, svart
-
Produkt-ID:1249860000VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, violett
-
Produkt-ID:1609801693VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, blå
-
Produkt-ID:2007130000VPE:500 items
Dekafix, Plintmärkning, 5 x 8 mm, Weidmueller, vit
-
Produkt-ID:2007110000VPE:800 items
Dekafix, Plintmärkning, 5 x 5 mm, Weidmueller, vit
-
Produkt-ID:1854490000VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1907520000VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, gul
-
Produkt-ID:0194000000VPE:5 items
Överkoppling (plint), skruvad, grå, 150 A, Antal poler: 2, Delning i mm (P): 32.00, Isolerad: Nej, Bredd: 50 mm
-
-
-
Produkt-ID:0179900000VPE:10 items
Sektionsplatta (plint), gul, Höjd: 160 mm, Bredd: 2 mm, V-2, PA 66
-
Produkt-ID:0326760000VPE:5 items
Plintskydd, beige, PA 66, Höjd: 156 mm, Bredd: 30 mm, Djup: 74 mm, V-2
-
Produkt-ID:0180600000VPE:10 items
Änd- och sektionsplatta för plintar, gul, Höjd: 120 mm, Bredd: 2 mm, V-2, PA 66
