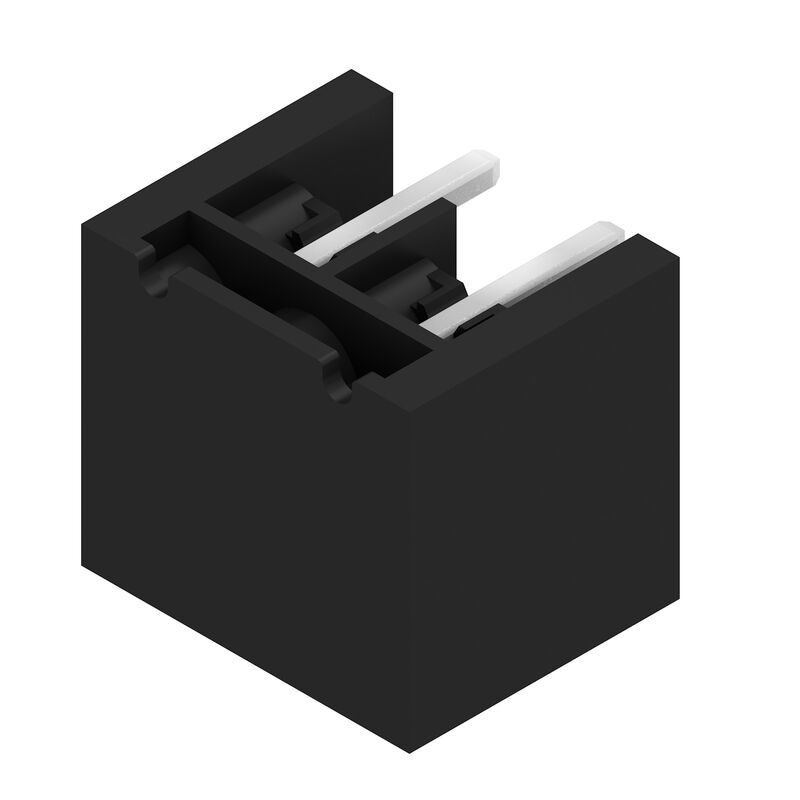

SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Product image
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Product image
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Dimensional drawing
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Example of use
Compliant with existing standards
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
Product benefits
Safe power transmission
Proven properties

SL-SMT 5.08HC/02/270GH 3.2SN BK RL

PCB plug-in connector, male header, closed side, THT/THR solder connection, 5.08 mm, Number of poles: 2, 270°, Solder pin length (l): 3.2 mm, tinned, black, Tape

Ürün No. 1877810000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 Şunun karşı parçasıdır 23 İlgili ürünler 10
Homologaciones General ordering data Dimensions and weights Conformidad medioambiental del producto Especificaciones del sistema Material data Bemessungsdaten nach IEC Rated data acc. to CSA Dane znamionowe wg UL 1059 Packing Nota importante Classifications

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

General ordering data

Verze
PCB plug-in connector, male header, closed side, THT/THR solder connection, 5.08 mm, Number of poles: 2, 270°, Solder pin length (l): 3.2 mm, tinned, black, Tape
Číslo objednávky
1877810000
Typ
SL-SMT 5.08HC/02/270GH 3.2SN BK RL
GTIN (EAN)
4032248468461
Množství
335 adet
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Tape

Dimensions and weights

Hloubka
12 mm
Hloubka (v palcích)
0,472 inch
Výška
14,2 mm
높이 (인치)
0,559 inch
Height of lowest version
11 mm
Šířka
13,36 mm
Width (inches)
0,526 inch
Čistá hmotnost
2,277 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
보드 결선
Mounting onto the PCB
THT/THR solder connection
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
270°
Number of poles
2
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Tolerance délky pájecích pinů
0 / -0.3 mm
Rozměry pájecích pinů
d = 1.2 mm
Octagonal
Průměr otvoru pájecího očka (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
5,08 mm
L1 in inches
0,2 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
9 N
Pulling force/pole, max.
7 N

Material data

Izolační materiál
LCP GF
Barevný
fekete
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Bemessungsdaten nach IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
27,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
18,5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Dane znamionowe wg UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Packing

ESD Level packaging
static dissipative
Packaging
Tape
VPE length
345 mm
VPE width
331 mm
VPE height
61 mm
Tape depth (T2)
13,7 mm
Tape width (W)
32 mm
Tape pocket depth (K0)
13,2 mm
Tape pocket height (A0)
12,3 mm
Tape pocket width (B0)
13,9 mm
Tape pocket separation (P1)
16 mm
Separace otvoru pásky (E)
1,75 mm
Separace obalu pásky (F)
14,2 mm
Průměr cívky pásky ∅ (A)
330 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Nota importante

IPC shoda
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Poznámky
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • Solder eyelet diameter D = 1.5 + 0.1 mm, from 9 poles
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
