Egenskaper
| Utförande | Överspänningsavledare, Lågspänning, Överspänningsskydd, Enfas, TN, IT med N, IT utan N, TT |
| Art.nr. | 2591480000 |
| Typ | VPU AC I 1+1 300/12.5 |
| GTIN (EAN) | 4050118599466 |
| Förp. | 1 items |
| Djup | 91 mm |
| Byggdjup (tum) | 3,583 inch |
| Höjd | 96,3 mm |
| Bygghöjd (tum) | 3,791 inch |
| Bredd | 36 mm |
| Byggbredd (tum) | 1,417 inch |
| Nettovikt | 298 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -40 °C...85 °C |
| Fuktighet | 5–95 % rel. fuktighet |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Omgivningstemperatur (drift), max. | 85 °C |
| Märkspänning UN | 240 V |
| VPR (N-PE) | 1 200 V |
| MCOV (L-PE) | 300 V |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| Kategori | SPD TYPE 1CA |
| Omgivningstemperatur (drift), min. | −40 °C |
| Certifikat nr (cURus) | E3542610000 |

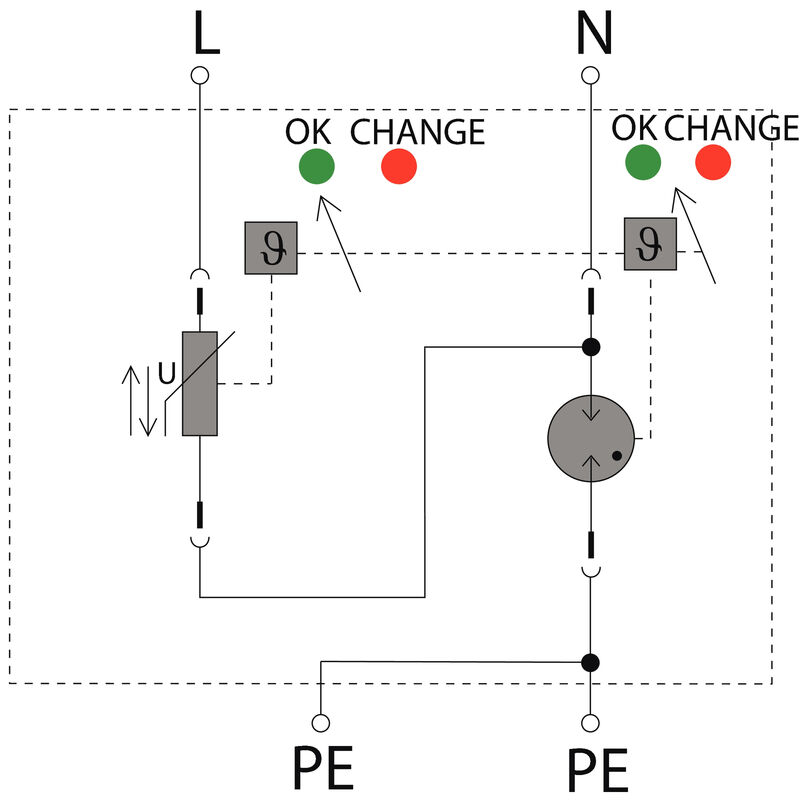

| MODE |
L-N
L-G N-G |
| VPR (L-N) | 900 V |
| VPR (L-PE) | 1 000 V |
| Spänningstyp | AC |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggform |
Installationskapsling; 2 TE
Insta IP20 |
| Färgkod |
svart
orange blå |
| Höjdområde för drift | ≤ 4000 m |
| Optisk funktionsdisplay | grön = ok, röd = avledare defekt, byt ut |
| Segment | Energifördelning |
| Skena | TS 35 |
| Skyddsklass | IP20 efter installation |
| Utförande | Överspänningsskydd |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Antal poler | 2 |
| Avledningsström Imax. (8/20 µs) ledare-PE | 50 kA |
| Avledningsström Imax. (8/20 µs) N-PE | 50 kA |
| Avledningsström In (8/20 µs) ledare-PE | 20 kA |
| Avledningsström In (8/20 µs) N-PE | 50 kA |
| Blixtstötström, Iimp (10/350 µs) (N-PE) | 50 kA |
| Blixttestström Iimp(10/350 µs) (L-PE) | 12,5 kA |
| Energikoordinater (≤10 m) |
Typ I
Typ II Typ III |
| Frekvensområde, max. | 60 Hz |
| Frekvensområde, min. | 50 Hz |
| Följdströmssläckande förmåga Ifi | Ej tillgänglig av tekniska orsaker |
| Högsta normalspänning, Uc (AC) | 300 V |
| Högsta normalspänning, Uc (N-PE) | 305 V |
| Kortslutningsström ISCCR (Short Circuit Current Rating) | 50 kA |
| Kravklass enligt EN 61643-11 |
T1
T2 |
| Kravklass enligt IEC 61643-11 |
Typ I
Typ II |
| Läckström vid Un | 1 µA |
| Lågspänningsnät |
Enfas
TN IT med N IT utan N TT |
| Märkspänning (AC) | 230 V |
| Normer |
IEC 61643-11, EN 61643-11
UL 1449 |
| Nätspänning | 230 V / 400 V |
| Reaktionstid |
≤ 25 ns
≤ 100 ns |
| Signalkontakt | Nej |
| Skyddsnivå Up vid IN (L/N-PE) | ≤ 1,5 kV |
| Skyddsnivå Up vid IN (N-PE) | ≤ 1,5 kV |
| Spänningstyp | AC |
| Säkring |
Ingen säkring krävs ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Temporär överspänning - TOV | 337 V |
| Avisoleringslängd | 15 mm |
| Ledaranslutningsteknik | Skruvanslutning |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd nominellt | 15 mm |
| Åtdragningsmoment, min. | 2 Nm |
| Åtdragningsmoment, max. | 4,5 Nm |
| Anslutningsområde, märkarea | 16 mm² |
| Anslutningsområde, min. | 4 mm² |
| Anslutningsområde, max. | 35 mm² |
| Ledardiameter, entrådig min. | 1,5 mm² |
| Ledardiameter, entrådig max. | 35 mm² |
| Ledararea, fintrådig, min. | 1,5 mm² |
| Ledardiameter, fintrådig, max. | 25 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsarea, flertrådig, max. | 35 mm² |
| Spänningstyp | AC |
| Antal poler | 2 |
| Skyddsklass | IP20 efter installation |
| Färgkod |
svart
orange blå |
| Tidsperiod | 5 År |
| Produktinformation |
Gäller endast IT-strömsystem där jordanslutningen på fördelningstransformatorn förbinds med jord hos kunden (RE=RA på bild 44.A1 i IEC 60634-4-44:2018). Avsedd för DC-applikationer. Använd SIBA-säkring av typ NH2XL aR/aSF DC 1500 V |

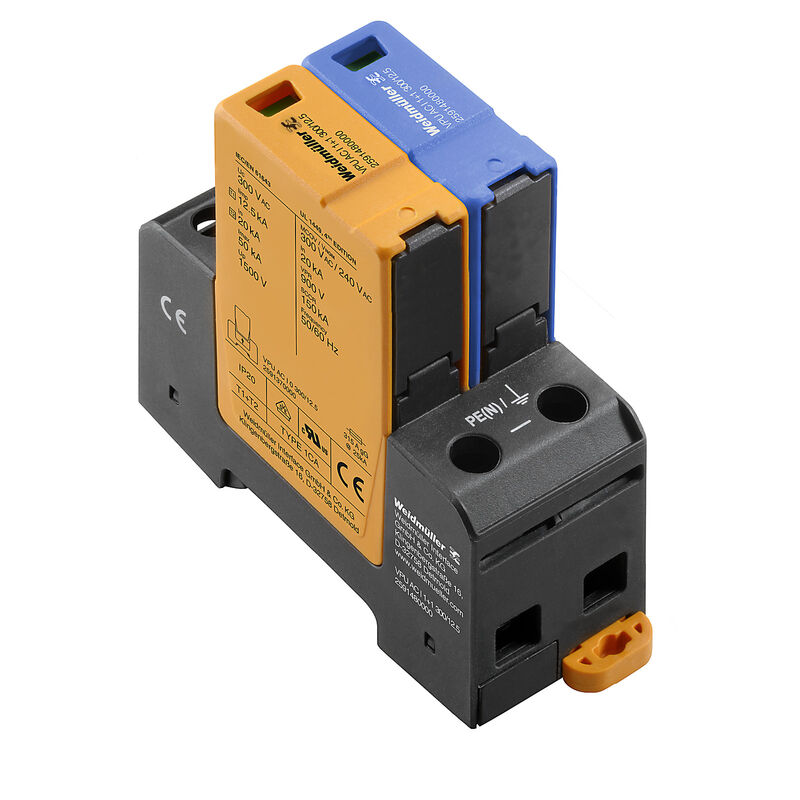

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Abb.ähnlich |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80489) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87986) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2591480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591480000) |
| Upphandlingsspecifikation |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Användardokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90756) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E3542610000 |
