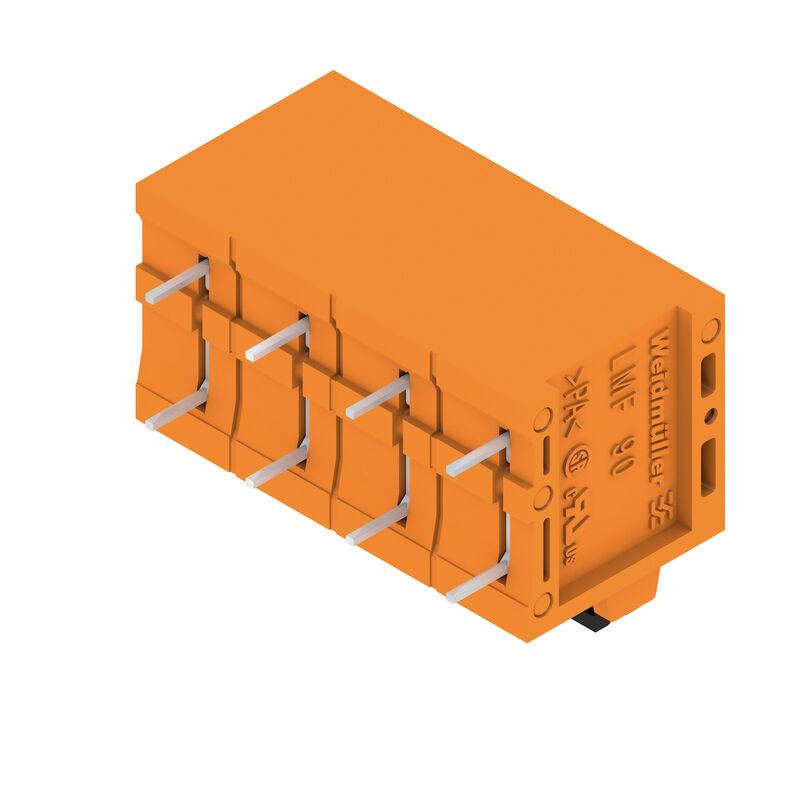

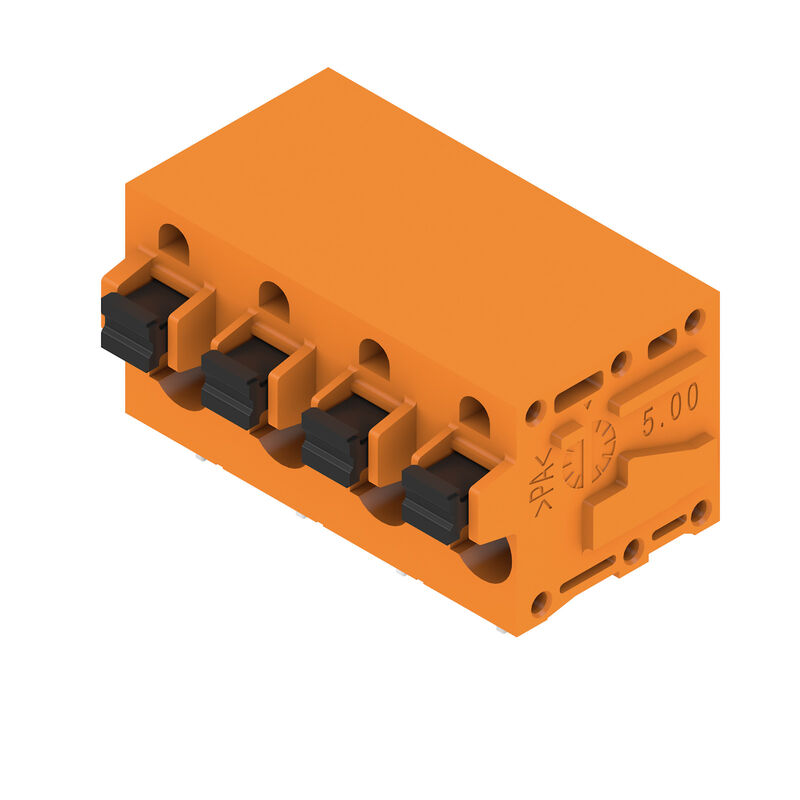

Printed circuit board terminals, 7.50 mm, Number of poles: 4, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box

Nr. produktu 2667830000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 11
Approvals General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 7.50 mm, Number of poles: 4, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box
Best.-Nr.
2667830000
Art
LMF 7.50/04/90 3.5SN OR BX
GTIN (EAN)
4050118804195
VPE
50 Pezzo
Parametri prodotto
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
패키징
박스

Dimensions and weights

Tiefe
19,2 mm
Tiefe (inch)
0,756 inch
Höhe
18,3 mm
Altura (pulgadas)
0,72 inch
Altura construcción baja
14,8 mm
Breite
30,2 mm
Width (inches)
1,189 inch
Nettogewicht
7,054 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Produktfamilie
OMNIMATE Signal - series LMF
Leiteranschlusstechnik
PUSH IN con pulsador
Montage auf der Leiterplatte
THT solder connection
Leiterabgangsrichtung
90°
Raster in mm (P)
7,5 mm
Raster in Zoll (P)
0,295 "
Polzahl
4
Polreihenzahl
1
행 수
1
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 0.8 mm
Bestückungsloch-Durchmesser (D)
1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
Schraubendreherklinge
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Długość odizolowania
10 mm
L1 in mm
22,5 mm
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Material data

Isolierstoff
Wemid (PA)
Farbe
naranja
Farbe Betätigungselemente
negro
Farbtabelle (ähnlich)
RAL 2000
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Stop Cu
Kontaktoberfläche
cynowana
Beschichtung
4-6 μm SN
Verzinnungsart
matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Conductors suitable for connection

Klemmbereich, min.
0,12 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,25 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Hinweistext
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 60947-7-4
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
600 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
500 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1s z 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

UL 1059에 따른 정격 데이터

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Packing

Verpackung
Box
VPE Länge
350 mm
VPE Breite
140 mm
VPE Höhe
32 mm

Pruebas tipo

Prüfung: Haltbarkeit der Markierungen
  • Estándar:
    IEC 61984, secciones 6.2 y 7.3.2 / 10.11
  • Prueba:
    marca de origen, identificación de tipo, marcaje de homologación UL, marcaje de homologación CSA, durabilidad
  • Evaluación:
    disponible
Prüfung: Klemmbarer Querschnitt
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
    • Vezető típusa és keresztmetszete:
      flexibilis 4 mm²
    • Vezető típusa és keresztmetszete:
      AWG 12/7
    • Vezető típusa és keresztmetszete:
      AWG 24/11
  • Kiértékelés:
    átadva
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      flexibilis 4 mm²
  • Kiértékelés:
    átadva
Pull-Out Test
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,2 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,2 mm²
  • Valutazione:
    passato
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 2,5 mm²
  • Valutazione:
    passato
  • Requisito:
    ≥ 60 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      flessibile 4 mm²
  • Valutazione:
    passato

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • The test point can only be used as potential-pickup point.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
