SAIL-M12G-8S15U
SAIL-M12G-8S15U
Dibujo acotado
SAIL-M12G-8S15U
Esquema de polos
M12 = A-coded
SAIL-M12G-8S15U
Esquema de conexiones

SAIL-M12G-8S15U

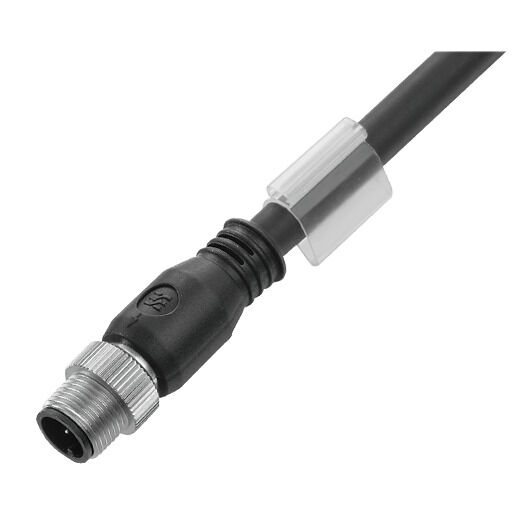

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 15 m, Macho, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1279431500
Descargar hoja de datos Soporte técnico
Productos relacionados 8
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Datos generales para pedido

Versión
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 15 m, Macho, recto, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código
1279431500
Tipo
SAIL-M12G-8S15U
GTIN (EAN)
4050118545517
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
800 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

A következő kábeltartókhoz:
Sí
accelerazione
5 m/s²
Alogeni
No
Cable length
15 m
Couleur de la gaine
negro
Cykle gięcia
1 millón
Código de color
azul
rojo
blanco
marrón
verde
amarillo
gris
rosa
Diámetro exterior
6.3 mm ± 0.2 mm
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Irradiation crosslinked
No
Isolamento
PP
Konfigurerbar kabellängd
No
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Materiał płaszcza
PUR
Número de polos
8
Raggio di curvatura min., mobile
12 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
360 °/m
Resistente a las salpicaduras de soldadura
No
Schermato
Sí
Sezione del conduttore
0.25 mm²
Speed
100 m/s
구부림 반경, 최소, 고정
5 x diámetro del cable

Datos técnicos generales

IP67
atornillado
IP65
IP66
calibre de llave
13 mm
Ciclos de enchufado
≥ 100
Codificación
Codificación A
Corriente nominal
2 A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
laton, niquelado
Par de apriete
M12: 1.0 Nm
puenteado
No
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12
Superficie de contacto
bañado en oro
Tensión nominal
30 V
Versión
Macho, recto

Propiedades eléctricas

Resistencia del aislamiento
108 Ω
Tensión nominal
30 V

Normas generales

Certificate no. (cULus)
E307231

Conector izquierdo

Clavija de conexión izquierda
M12, Con codificación A, IP67, contacto macho, recto, Plástico, con apantallamiento

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Imágenes del producto

Título de ilustración-06
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
