SAIL-M12GM8W-3-7.6U
SAIL-M12GM8W-3-7.6U
Maßzeichnung
Male, straight
SAIL-M12GM8W-3-7.6U
Maßzeichnung
Angled socket
SAIL-M12GM8W-3-7.6U
Polbild
Male
SAIL-M12GM8W-3-7.6U
Polbild
Socket
SAIL-M12GM8W-3-7.6U
Schaltbild
Schaltbild

SAIL-M12GM8W-3-7.6U

Dieses Produkt ist bald nicht mehr verfügbar.

Datum der letzten Bestellung: /Date(1790719200000)/

Alternative product: 9457981000

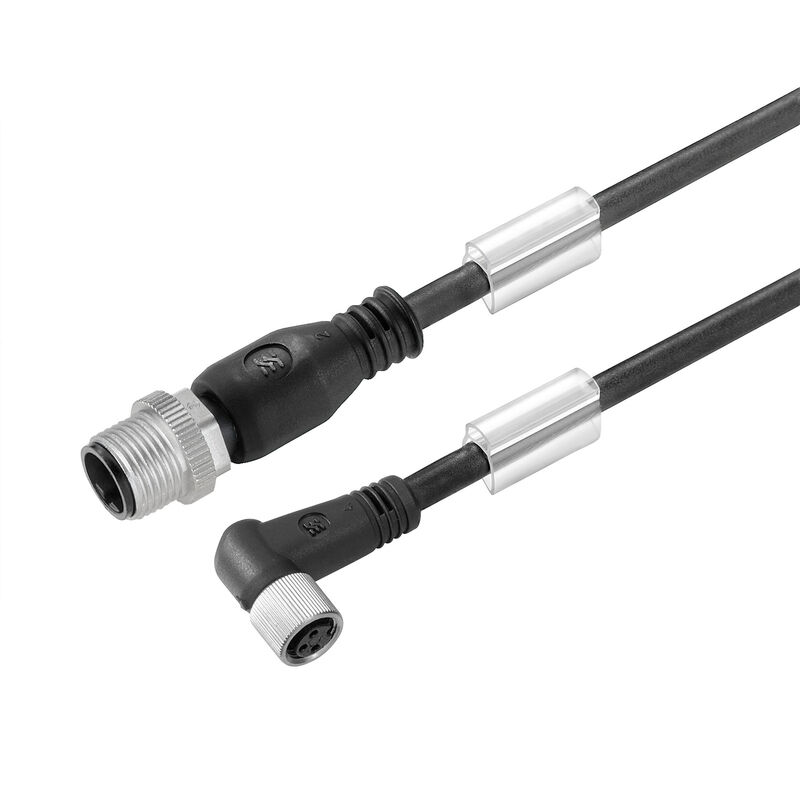

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 7.6 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457980760
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 39
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Технические характеристики кабеля Allgemeine Technische Daten Elektrische Eigenschaften Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 7.6 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Order No.
9457980760
Type
SAIL-M12GM8W-3-7.6U
GTIN (EAN)
4050118627619
VPE
1 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1790719200000)/
Alternative product
[9457981000](~/p/9457981000)

Abmessungen und Gewichte

Durchmesser
3,6 mm
Nettogewicht
420 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,25 mm²
Außendurchmesser
3.6 mm + 0.15 mm
Beidraht integriert
Nein
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
5 Mio
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
blau
schwarz
Flammwidrigkeit
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Geschirmt
Nein
Geschwindigkeit
3,33 m/s
Halogene
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Kabellänge
7,6 m
Konfigurierbare Kabellänge
Nein
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
schwarz (ähnlich RAL 9005)
Mantelmaterial
PUR
Polzahl
3
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Ölbeständigkeit
Ja

Allgemeine Technische Daten

Campo di temperatura custodia
-25…+85 °C
Contact surface
vergoldet
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP69
IP65
IP66
Housing main material
PUR
Insulation resistance
108 Ω
LED
Nein
Matériau de la bague filetée
Zinkdruckguss
Messing, vernickelt
Nominal current
4 A
Tensión nominal
60 V
Version
Stift, gerade – Buchse, 90°
Ścieżka połączenia
M12 / M8

Elektrische Eigenschaften

Nominal voltage
60 V
Odpor izolace
108 Ω

Stecker links

Plug left
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

플러그 우측
M8, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, LED, ungeschirmt

Produktbilder

Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
