SAISGI-P-4A-2.9/5.1-M12

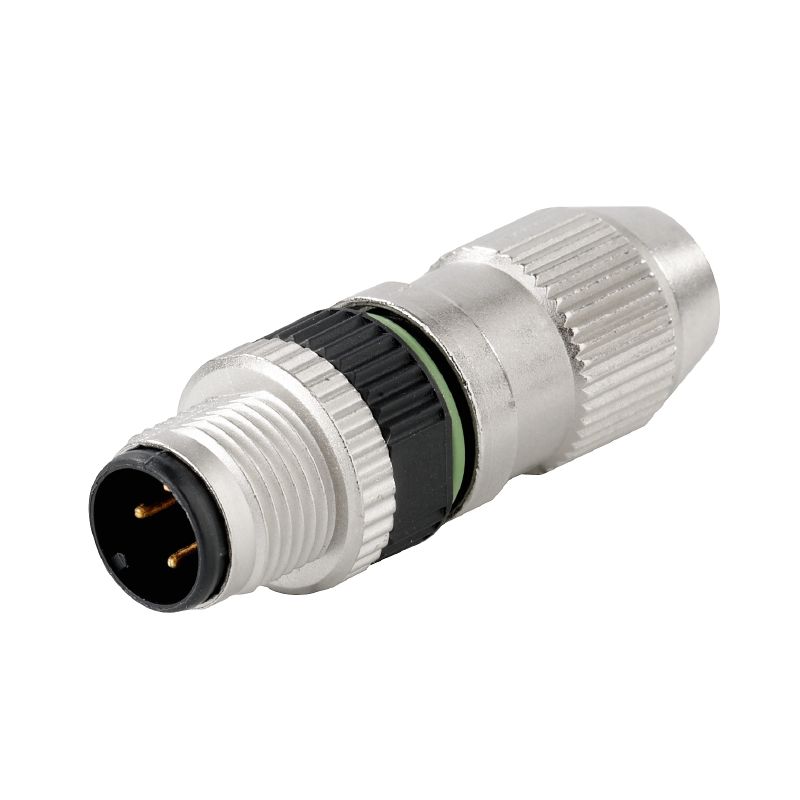

Illustrazione del prodotto
SAISGI-P-4A-2.9/5.1-M12
Schema dei poli

SAISGI-P-4A-2.9/5.1-M12

Разъем, подключаемый в поле, M12

N. articolo 1781550001
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 16
Omologazioni Основные данные для заказа Dimensioni e pesi Экологическое соответствие изделия Dati tecnici connettori ad innesto liberamente confezionabili 일반 정보 Norme Classificazioni

Omologazioni

ROHS
Conforme

Основные данные для заказа

Versione
Разъем, подключаемый в поле, M12
N. d’ordine
1781550001
Tipo
SAISGI-P-4A-2.9/5.1-M12
GTIN (EAN)
4032248429950
CPZ
1 Pezzo

Dimensioni e pesi

Diametro
15,3 mm
Peso netto
22 g

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует без исключения
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 50
Codifica
Codificato A
Collegamento schermato
Nessuno
Corrente nominale
4 A
Diametro del cavo, max.
5,1 mm
Diametro del cavo, min.
2,9 mm
Genere di contatto
Male
Grado di lordura
3
Grado di protezione
IP67
LED
No
Materiale anello filettato
Diecast zinc
Materiale base della custodia
CuZn
Numero di poli
4
Resistenza d'isolamento
108 Ω
Sezione di collegamento cavo, max.
0,34 mm²
Sezione di collegamento cavo, min.
0,14 mm²
Superficie dei contatti
étamé
Tensione nominale
32 V
Tipo di collegamento
절연 변위 결선

일반 정보

Number of poles
4
Collegamento 1
M12
Collegamento 2
IDC
Descrizione articolo
SAIS IDC / SAIB IDC
Materiale base della custodia
CuZn
Filettatura del collegamento
M12
Superficie dei contatti
stagnato
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
0,34 mm²
Grado di protezione
IP67
Cicli di inserimento
≥ 50

Norme

Connettori a norma
IEC 61076-2-101

Classificazioni

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
