SL 5.08HC/17/90F 3.2SN BK BX

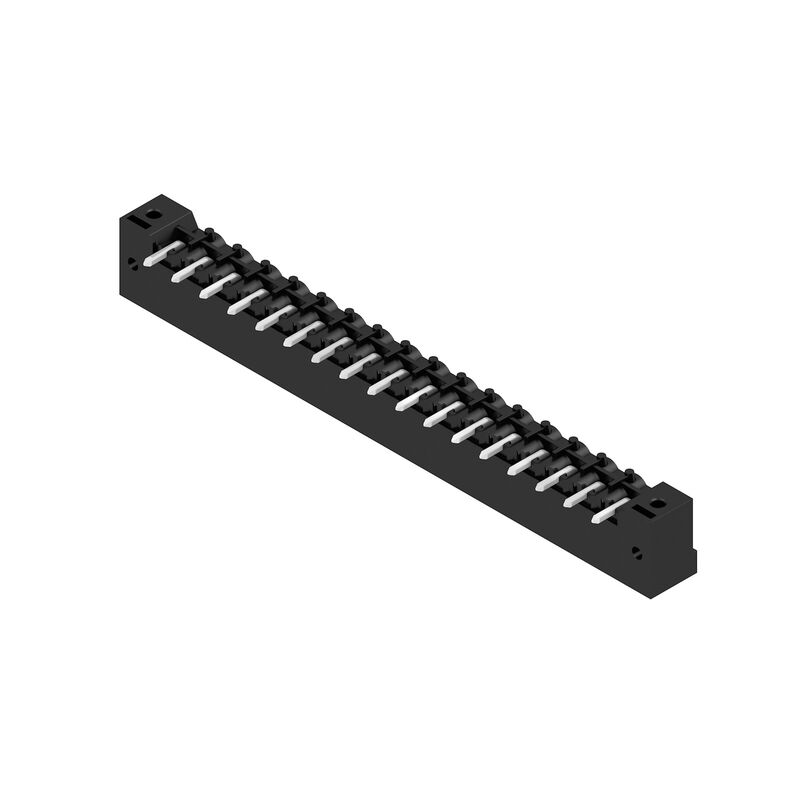

PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 5.08 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

항목 번호 1150250000

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 5.08 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
주문 번호	1150250000
유형	SL 5.08HC/17/90F 3.2SN BK BX
GTIN(EAN)	4032248936847
수량	18 items
제품 데이터	IEC: 400 V / 24 A UL: 300 V / 18.5 A
패키징	박스

치수 및 중량

깊이	12 mm
깊이 (인치)	0.472 inch
높이	11.7 mm
높이 (인치)	0.461 inch
가장 낮은 버전의 높이	8.5 mm
너비	96.52 mm
폭 (인치)	3.8 inch
순중량	6.83 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 사양

제품군	OMNIMATE 시그널 - 시리즈 BL/SL 5.08
결선 유형	보드 결선
PCB에 장착	THT 용접 결선
피치(mm)(P)	5.08 mm
피치(인치)(P)	0.2 "
외향 엘보	90°
극 수	17
폴당 용접 핀 수	1
솔더 핀 길이(l)	3.2 mm
솔더핀 길이 공차	+0,1 / -0,3 mm
솔더핀 크기	d = 1.2 mm 8각형
솔더핀 크기 = d 공차	0 / -0,03 mm
솔더 구멍 직경(D)	1.5 mm
솔더 구멍 직경 공차(D)	+ 0,1 mm
L1(mm)	81.28 mm
L1(인치)	3.2 "
행 수	1
핀 시리즈 수량	1
DIN VDE 57 106에 따른 터치 안전 보호	손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호	IP20 플러그드/ IP10 언플러그드
보호 등급	IP20
볼륨 저항	≤5 mΩ
코딩 가능	예
플러그 주기	25
플러깅 힘/폴, 최대	10 N
당기는 힘 / 폴, 최대	7.5 N
조임 토크	토크 유형: 장착 스크류, PCB 사용 정보: 조임 토크: 최소: 0.15 Nm 최대: 0.2 Nm 권장 스크류: 부품 번호: 1610740000

자재 데이터

절연재	PA GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	II
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 550
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	주석 도금
용접 결선의 레이어 구조	1...3 µm Ni / 2...4 µm Sn 매트
플러그 접점의 레이어 구조	1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	100 °C
온도 범위, 설치, 최소	-25 °C
온도 범위, 설치, 최대	100 °C

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	24 A
정격 전류, 최대 극 수(Tu=20°C)	19 A
정격 전류, 극 수(Tu=40°C)	21 A
정격 전류, 최대 극 수(Tu=40°C)	16.5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	4,000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	4 kV

CSA에 따른 정격 데이터

협회(CSA)	CSA
인증 번호(CSA)	200039-1121690
정격 전압(사용 그룹 B / CSA)	300 V
정격 전압(사용 그룹 D / CSA)	300 V
정격 전류(사용 그룹 B / CSA)	18.5 A
정격 전류(사용 그룹 D / CSA)	10 A
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	300 V
정격 전압(사용 그룹 D / UL 1059)	300 V
정격 전류(사용 그룹 B / UL 1059)	18.5 A
정격 전류(사용 그룹 D / UL 1059)	10 A
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징	박스
VPE 길이	338 mm
VPE 폭	130 mm
VPE 높이	14 mm

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

요청 시 추가 variant

요청 시 금 도금 접점면 제공

정격 단면적 기준 정격 전류 및 최소 폴 수.

솔더 구멍 D의 직경 = 1.4+0.1mm

솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관

다운로드

승인/인증/적합성 문서	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
엔지니어링 데이터	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98904)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1150250000)
제품 변경 통지	[20221202 Addition of insertion chamfers on the mating face of the SL 5.08HC](https://mdcop.weidmueller.com/mediadelivery/asset/900_287391) [20221202 Ergänzung von Einführschrägen am Steckgesicht bei der SL 5.08HC](https://mdcop.weidmueller.com/mediadelivery/asset/900_287392)
카탈로그	[Catalogues in PDF-format](LINK/Catalog.html)
브로슈어	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

분류

ETIM 6.0	EC002637
ETIM 7.0	EC002637
ETIM 8.0	EC002637
ETIM 9.0	EC002637
ECLASS 9.0	27-44-04-02
ECLASS 9.1	27-44-04-02
ECLASS 10.0	27-44-04-02
ECLASS 11.0	27-46-02-01
ECLASS 12.0	27-46-02-01
ECLASS 13.0	27-46-02-01
ECLASS 14.0	27-46-02-01

승인

인증	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif)
ROHS	준수
UL File Number Search	[UL 웹사이트](LINK/UL_search.html)
인증 번호(cURus)	E60693
