SL 7.62HP/04/90LF 3.2 SN OR BX

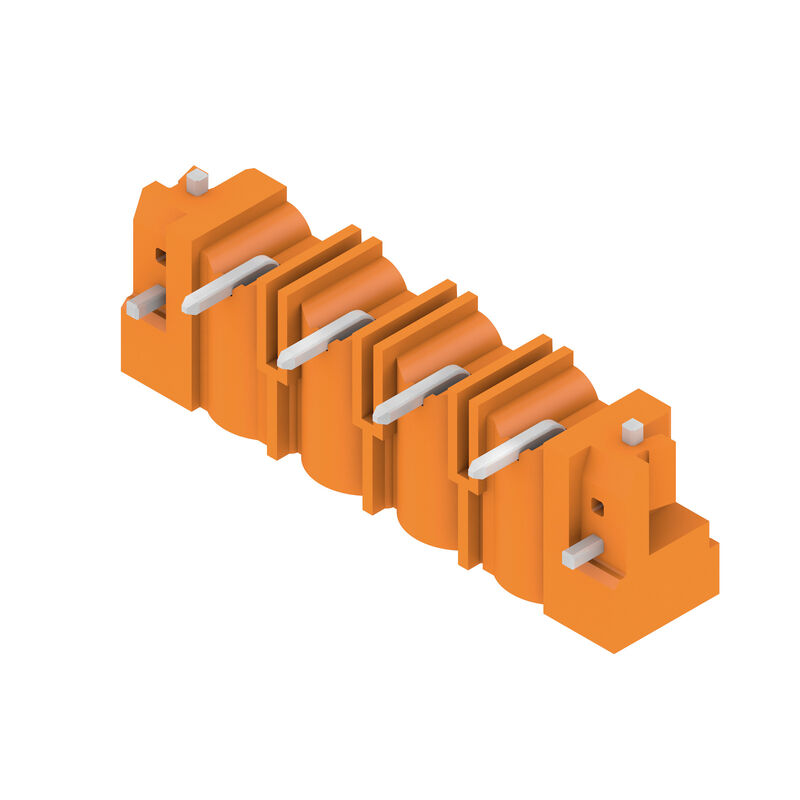

Produktillustration
SL 7.62HP/04/90LF 3.2 SN OR BX

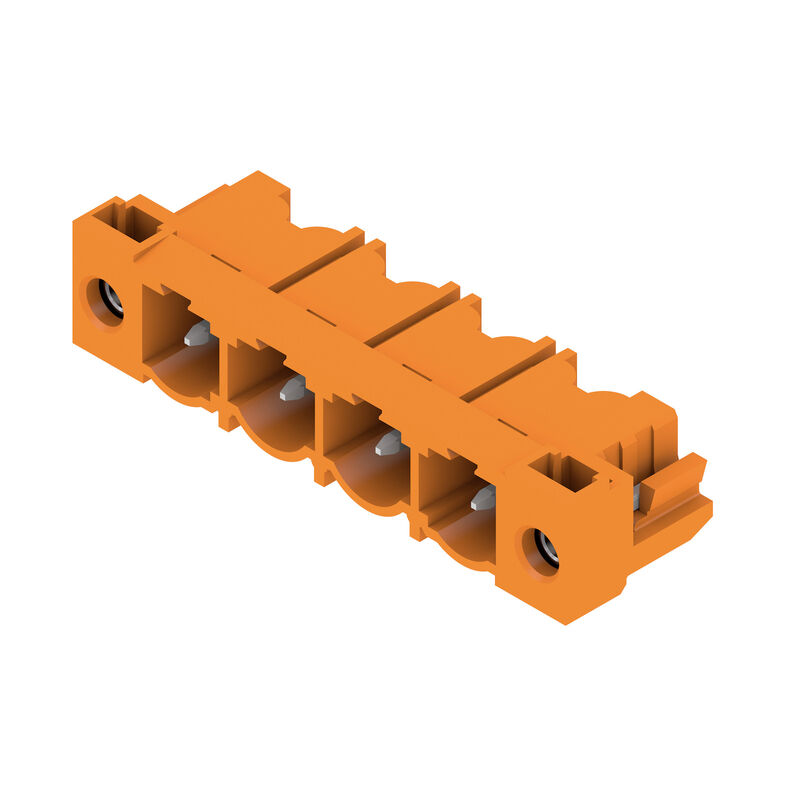

Produktillustration
SL 7.62HP/04/90LF 3.2 SN OR BX
Dimensional drawing
Avbildning liknande

SL 7.62HP/04/90LF 3.2 SN OR BX

Denna produkt är snart inte tillgänglig längre.

Kretskortsstickanslutning, Stiftlist, Lödfläns, THT lödanslutning, 7.62 mm, Antal poler: 4, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

Produkt-ID 1096050000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Är en motdel till 5 Använda produkter 6
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Stiftlist, Lödfläns, THT lödanslutning, 7.62 mm, Antal poler: 4, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
Заказ №
1096050000
Тип
SL 7.62HP/04/90LF 3.2 SN OR BX
GTIN (EAN)
4032248960156
Förp.
42 items
Produktparametrar
IEC: 630 V / 29 A
UL: 300 V / 20 A
Förpackning
Box
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1806444000000)/

Mått och vikter

Глубина
11.8 mm
Byggdjup (tum)
0.465 inch
Высота
11.6 mm
Bygghöjd (tum)
0.457 inch
Höjd lägstbyggande
8.4 mm
Ширина
39.34 mm
Byggbredd (tum)
1.549 inch
Nettovikt
3.36 g

Temperaturer

Varaktig driftstemperatur, min.
-25 °C
Varaktig driftstemperatur, max.
100 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,116 kg CO2 eq.

Systemparametrar

Familia del producto
OMNIMATE Power – serie BL/SL 7.62HP
Type de raccordement
Kretskortanslutning
Mounting onto the PCB
THT lödanslutning
Pitch in mm (P)
7.62 mm
Pitch in inches (P)
0.3 "
Outgoing elbow
90°
Pólusszám
4
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3.2 mm
Solder pin dimensions
1,0 x 1,0 mm
Forrasztótüske méretei=d Tűrés
+0,01 / -0,03 mm
Diameter bestyckningshål (D)
1.4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
22.86 mm
L1 i tum
0.9 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten
Skyddsklass
IP10
Koderbar
Ja
Åtdragningsmoment för skruvfläns, min.
0.15 Nm
Åtdragningsmoment för skruvfläns, max.
0.25 Nm
Stickcykler
25

Materialdata

Isoleringsmaterial
PBT
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 2...4 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
29 A
Märkström, max. antal poler (Tu=20°C)
29 A
Märkström, min. antal poler (Tu=40°C)
25 A
Märkström, max. antal poler (Tu=40°C)
21 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
500 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 180 A
Krypsträcka, min.
8.1 mm
Luftsträcka, min.
6.5 mm

Märkdata enligt CSA

Tensione nominale (Gruppo B / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group C / CSA)
20 A
Rated current (Use group D / CSA)
5 A

Märkdata enligt UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
20 A
Rated current (Use group C / UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Clearance distance, min.
6.5 mm
Creepage distance, min.
11.2 mm
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Packaging
Box
VPE length
225 mm
VPE szélesség
108 mm
VPE magasság
40 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
