Questo prodotto a breve non sarà più disponibile.

Prodotto alternativo: 8000145569

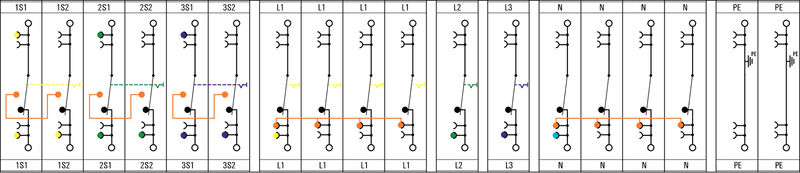

Morsetto sezionatore di prova, PUSH IN, beige, 6 mm², 30 A, Numero di collegamenti: 36, Numero di piani: 1

N. articolo 8000107863
Download foglio dati Download dei prodotti
Prodotti correlati 21
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Morsetto sezionatore di prova, PUSH IN, beige, 6 mm², 30 A, Numero di collegamenti: 36, Numero di piani: 1
N. d’ordine
8000107863
Tipo
VDEFNNPUSHINEAMNETZ
GTIN (EAN)
4099986592643
CPZ
1 Pezzo
Stato consegna
Disdetto
Disponibile fino a
06.05.2025
Prodotto alternativo
[8000145569](~/p/8000145569)

Dimensioni e pesi

Profondità
79 mm
Profondità (pollici)
3,11 inch
Posizione verticale
100 mm
Altezza (pollici)
3,937 inch
Larghezza
170,4 mm
Larghezza (pollici)
6,709 inch
Peso netto
875 g

Temperature

Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
beige
Colore elementi di azionamento
altro
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
No
Numero di piani
1
Numero dei punti di serraggio per piano
36
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
Sì

Aaltri dati tecnici

bloccabile
Sì
Tipo di montaggio
TS 35

Conduttori allacciabili (collegamento di dimensionamento)

Direzione di collegamento
in alto
Numero di collegamenti
36
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
0,5 mm²
Tipo di collegamento
PUSH IN

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1

Dati dimensionamento

Sezione di dimensionamento
6 mm²
Corrente nominale
30 A
Norme
IEC 60947-7-1
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
