SAI-4/6/8-MHF 4P PUR14M

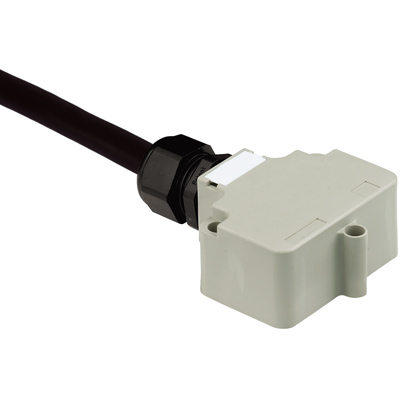

Abbildung ähnlich

SAI-4/6/8-MHF 4P PUR14M

Haubenversion, 30 V, , LED: Nein, Initiator LED: Nein, Beschaltungstyp: Keine, 14 m

Art.-Nr. 1791451400
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 19
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Anschlussdaten Elektrische Daten Allgemeine Technische Daten Werkstoffdaten Technische Daten Kabel Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Haubenversion, 30 V, , LED: Nein, Initiator LED: Nein, Beschaltungstyp: Keine, 14 m
Best.-Nr.
1791451400
Art
SAI-4/6/8-MHF 4P PUR14M
GTIN (EAN)
4032248221172
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
59,2  mm
Tiefe (inch)
2,331  inch
Höhe
32,5  mm
Höhe (inch)
1,28  inch
Nettogewicht
1.422  g

Temperaturen

Betriebstemperatur
-20 - 80°C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Anschlussdaten

Verschraubung
M 20
Verteilerabgang
Haubenversion

Elektrische Daten

Nennspannung, min.
10  V
Nennspannung, max.
30  V
max. Strombelastbarkeit pro Steckplatz
4  A
Summenstrom
10 A
Potenzialtrennung vorhanden
Nein

Allgemeine Technische Daten

Schutzart
IP68
Polzahl
4
Verschmutzungsgrad
3
LED
Nein
Initiator LED
Nein

Werkstoffdaten

Gehäusebasismaterial
Pocan
Verteilermaterial
Kunststoff
Gehäusefarbe
Grau, RAL 7032
Kontaktmaterial
CuZn
Kontaktoberfläche
vergoldet
Kontaktträgermaterial
PBT (UL 94 V0)

Technische Daten Kabel

Außendurchmesser
8,2  mm
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegezyklen
2 Mio
Farbcodierung
weiß
grün
rot / blau
weiß / grün
weiß / gelb
gelb / braun
weiß / grau
grau / braun
blau
grün / gelb
gelb
grau
rosa
rot
braun
schwarz
violett
grau / rosa
Geschirmt
Nein
Halogene
Nein
Mantelfarbe
schwarz
Mantelmaterial
PUR
Polzahl
4
Kabellänge
14  m
Schleppkettentauglichkeit
Ja

Klassifikationen

ETIM 6.0
EC002585
ETIM 7.0
EC002585
ETIM 8.0
EC002585
ETIM 9.0
EC002585
ETIM 10.0
EC002585
ECLASS 9.0
27-44-01-08
ECLASS 9.1
27-44-01-08
ECLASS 10.0
27-44-01-08
ECLASS 11.0
27-44-01-08
ECLASS 12.0
27-44-01-08
ECLASS 13.0
27-44-01-08
ECLASS 14.0
27-44-01-08
ECLASS 15.0
27-44-01-08
