特性
| 版本 | 直通型接线端子, 螺钉联接, 米色/黄色, 4 mm², 32 A, 400 V, 联接点数量: 2, 层数: 1, TS 15, V-2, PA 66, 100 °C |
| 订货号 | 1538260000 |

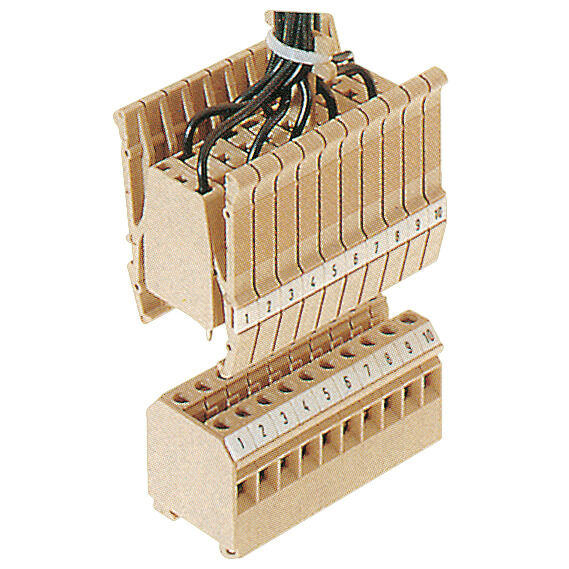

| 类型 | AKZ 4/ATA |
| GTIN (EAN) | 4008190178154 |
| 数量 | 100 PC |
| 深 | 29 mm |
| 深度 (英寸) | 1.142 inch |
| 深度（含 DIN 导轨） | 30.5 mm |
| 高度 | 27 mm |
| 高度 (英寸) | 1.063 inch |
| 宽度 | 60 mm |
| 宽度 (英寸) | 2.362 inch |
| 净重 | 5.77 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 100 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 材料 | PA 66 |
| 颜色编码 | 米色/黄色 |
| 阻燃等级符合 UL 94 | V-2 |
| 类型 |
螺钉连接
可螺丝固定的横联件 单侧开放 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 15 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 安装指导 | 直接安装 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 相同端子的数量 | 1 |
| 防爆版 | 不 |
| 其他联接方式的接口类型 | 螺钉联接 |
| DMS 电动螺丝刀的扭矩设置 | 2 |
| 剥线长度 | 8 mm |
| 压接范围，最大 | 6 mm² |
| 压接范围，最小 | 0.13 mm² |
| 压接螺钉 | M 3 |
| 双线管状端头 最大导线横截面 | 1.5 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 24 |
| 导线连接截面积，单股硬导线，最大 | 6 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最大拧紧力矩 | 0.8 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 0.6 Nm |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 水平进线 |
| 静差 TS 15 | 13.5 mm |
| 回路数 | 1 |
| 安装指导 | 直接安装 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 24 |
| 导轨 | TS 15 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 4 mm² |
| 额定电压 | 400 V |
| 额定直流电压 | 400 V |
| 额定电流 | 32 A |
| 最大电流 | 41 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1 mΩ |
| 额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 1.02 W |
| 污染等级 | 3 |
| 认证/证书/一致性声明 | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74512) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1538260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1538260000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |   |
| ROHS | 一致 |
