接口, RS, 2-线, 螺钉联接

ID výrobku 9441710000
Download datablad 产品下载 工程支持
相关商品 35
审批 通用订货数据 尺寸和重量 温度 环保产品合规 정격 데이터 UL 通用参数 Connection data 测量数据 绝缘参数 （EN50178） 결선 필드 供电 产品图片 分类

审批

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E141197

通用订货数据

Változat
接口, RS, 2-线, 螺钉联接
Rendelési szám
9441710000
Típus
RS 32IO 2W R S
GTIN (EAN)
4032248253845
Qty.
1 PC

尺寸和重量

Mélység
72 mm
深度 (英寸)
2,835 inch
Magasság
87 mm
高度 (英寸)
3,425 inch
Szélesség
200 mm
宽度 (英寸)
7,874 inch
净重
320,32 g

温度

Tárolási hőmérséklet
-40...60 °C
Üzemi hőmérséklet
-25...50 °C

环保产品合规

RoHS megfelelőségi állapot
合规，有例外
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

정격 데이터 UL

Névleges áram, IN
1 A
Üzemi hőmérséklet UL, max.
25 °C
Üzemi hőmérséklet UL, min.
0 °C
Névleges áram Imax.
1 A
额定电压 UN
150 V UC
Névleges feszültség DC UN (ellátás)
24 V
Névleges áram (tápellátás)
3 A
정격 전압 퓨즈 UN (공급)
250 V
Névleges áram biztosíték (tápellátás)
3,15 A

通用参数

Indicatore di stato a LED per canale
不
채널별 차단
无
Mérőpont típusa
否
通过通道保险
否
供电电压LED状态
不
전원 공급 퓨즈
3.15 A
공통 폴 극성
可以在正极或负极信号之间切换（跳线调节）

Connection data

결선(필드 측)
LM2N 5.08 mm
배선 시스템
2-tråd
제어 측의 결선
RSV 1.6 联接器
폴 수(제어 측)
36 回路插座

测量数据

Tensione d'esercizio
150 V UC
채널당 최대 전류
1 A
Összes üzemi áram
3 A

绝缘参数 （EN50178）

준수
DIN EN 50178
정격 절연 전압
<150 V AC
서지 전압 범주
II
오염 심각도 수준
2
펄스 전압 테스트(1,2/50μs)
1,5 kV
절연 테스트 전압 AC
1,1 kV

결선 필드

결선 유형
Screw connection
경질, 최대 H05(07) V-U
2,5 mm²
경질, 최소 H05(07) V-U
0,2 mm²
슬리브 채용 연질, 최대
1,5 mm²
슬리브 채용 연질, 최소
0,25 mm²
연질, 최대 H05(07) V-K
1,5 mm²
연질, 최소 H05(07) V-K
0,2 mm²
조임 토크, 최대
0,6 Nm
조임 토크, 최소
0,5 Nm
최대 전선 단면, AWG
AWG 14
최소 전선 단면, AWG
AWG 24
클램프 범위, 최대
2,5 mm²
클램프 범위, 최소
0,2 mm²
탈피 길이
6 mm
플라스틱 슬리브 채용 슬리브, 최대
2,5 mm²

供电

결선의 유형
螺钉联接
클램프 범위, 최소
0,2 mm²
클램프 범위, 최대
2,5 mm²

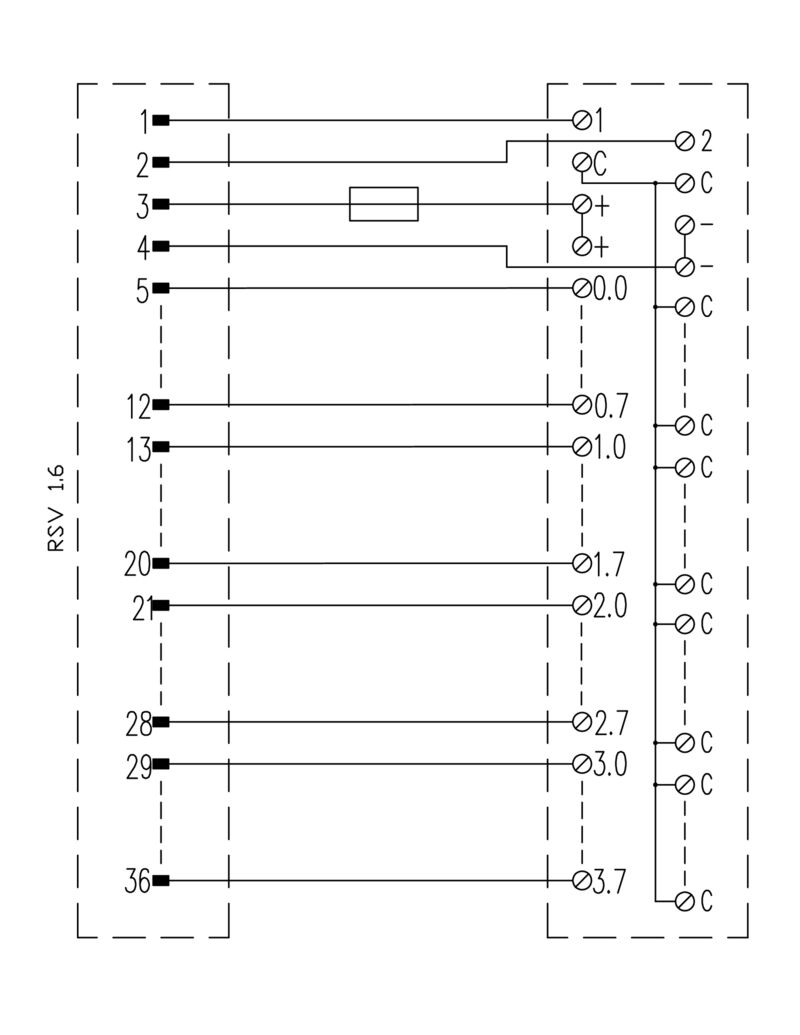

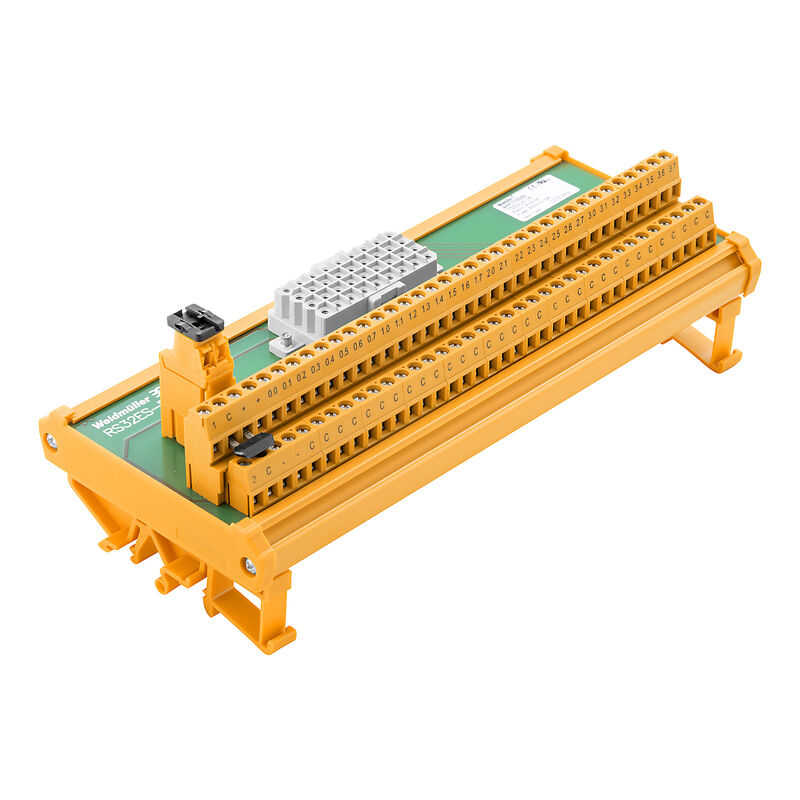

产品图片

图片签名-02
插图类似

分类

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
