特性

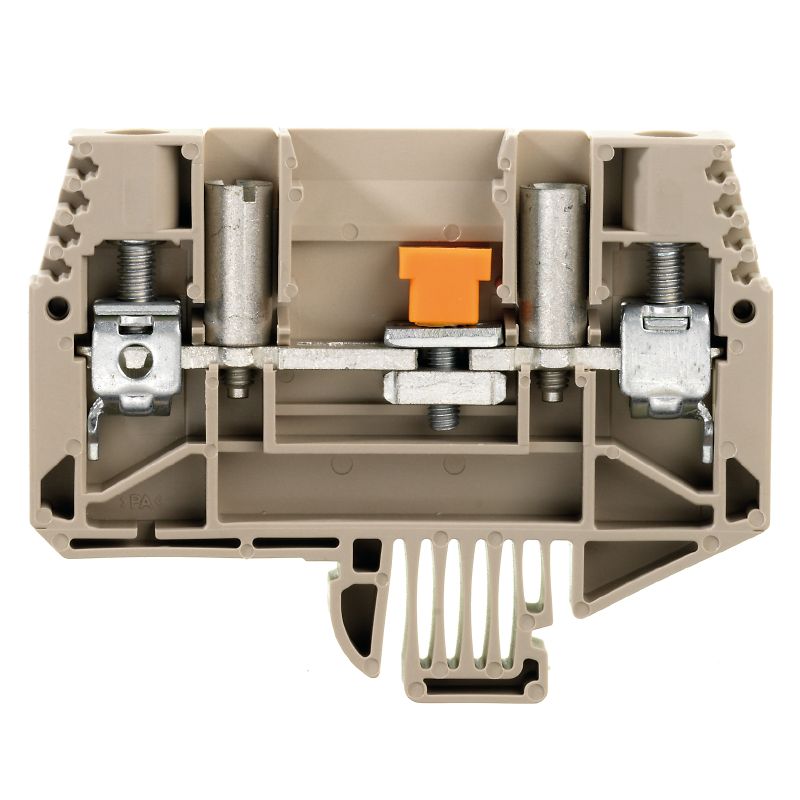

| 版本 | 测量变压器隔离接线端子, 螺钉联接, 41, 2 |
| 订货号 | 1017000000 |
| 类型 | WTL 6/1/STB/32 |
| GTIN (EAN) | 4008190169039 |
| 数量 | 50 PC |
| 深 | 47.5 mm |
| 深度 (英寸) | 1.87 inch |
| 深度（含 DIN 导轨） | 48.5 mm |
| 高度 | 65 mm |
| 高度 (英寸) | 2.559 inch |
| 宽度 | 7.9 mm |
| 宽度 (英寸) | 0.311 inch |
| 净重 | 24.46 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0eb7d846-d0a1-43e5-93a4-d7c6856c4cda |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 |
螺钉连接
隔离元件 带插槽 单侧开放 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 32 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 多股软导线的最大压接面积（双线） | 2.5 mm² |
| 多股软导线的最小压接面积（双线） | 0.5 mm² |
| 最大压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 2.5 mm² |
| 最小压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 0.5 mm² |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 相同端子的数量 | 1 |
| 防爆版 | 不 |
| DMS 电动螺丝刀的扭矩设置 | 3 |
| 剥线长度 | 12 mm |
| 压接范围，最大 | 10 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接螺钉 | M 3.5 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 20 |
| 导线连接截面积，单股硬导线，最大 | 10 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 10 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 10 mm² |
| 最大拧紧力矩 | 1.6 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 1 Nm |
| 测量规 按照 60 947-1 标准 | A5 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.8 x 4.0mm |
| 连接方向 | 水平进线 |
| CSA 认证号 | 200039-1057876 |
| 导线最大压接面积(CSA) | 8 AWG |
| 最小导线横截面积（CSA ） | 20 AWG |
| 电压大小 C (CSA) | 300 V |
| 电流 大小 C (CSA) | 45 A |
| 扭矩螺丝刀 最大拧紧力矩 | 0.7 Nm |
| 扭矩螺丝刀 最小拧紧力矩 | 0.5 Nm |
| 横向分离 | 无 |
| 纵向分离 | 滑动 |
| 集成测试插座 | 是 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 20 |
| 导轨 | TS 32 |
| 额定横截面 | 6 mm² |
| 额定电压 | 630 V |
| 额定直流电压 | 630 V |
| 额定电流 | 41 A |
| 最大电流 | 57 A |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.78 mΩ |
| 额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 1.31 W |
| 污染等级 | 3 |
| UR 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (UR) | 8 AWG |
| 最大导线尺寸 现场接线 (UR) | 8 AWG |
| 最小导线尺寸 工厂接线 (UR) | 20 AWG |
| 最小导线尺寸 现场接线 (UR) | 20 AWG |
| 电压大小 C（UR） | 300 V |
| 电流 大小 C (UR) | 45 A |
| 认证/证书/一致性声明 |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89264)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89265) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37265) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59544) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1017000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1017000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1017000000&norm=0) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 认证 |    |
| ROHS | 一致 |
