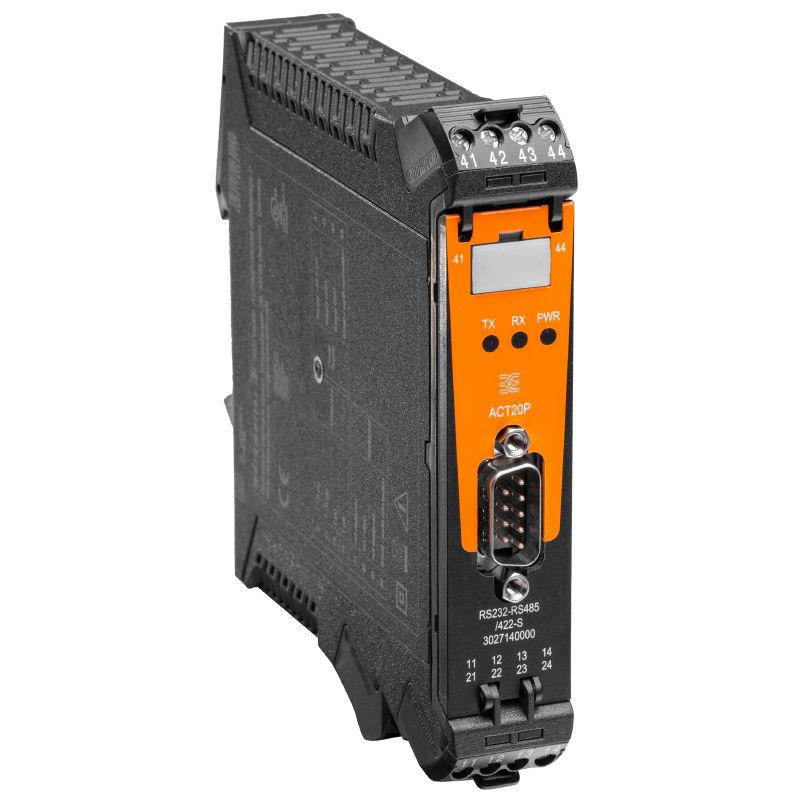

Преобразователь последовательного интерфейса, Вход : последовательный сигнал RS232, Выход : RS485/422, Напряжение питания: 24 В (DC) ± 20 %

№ продукта 3027140000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Конструктивные элементы 1 Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Вход Интерфейс RS232 Интерфейс RS485/422 Выход Общие данные Соответствие стандартам по изоляции Размеры Описание артикула Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Основные данные для заказа

Версия
Преобразователь последовательного интерфейса, Вход : последовательный сигнал RS232, Выход : RS485/422, Напряжение питания: 24 В (DC) ± 20 %
Заказ №
3027140000
Тип
ACT20P-RS232-RS485/422-S
GTIN (EAN)
4099986959545
Кол.
1 Штука

Размеры и массы

Глубина
114,2 mm
Глубина (дюймов)
4,496 inch
Высота
117,2 mm
Высота (в дюймах)
4,614 inch
Ширина
22,5 mm
Ширина (в дюймах)
0,886 inch
Масса нетто
154 g

Температуры

Температура хранения
-40 °C...80 °C
Рабочая температура
-20 °C...70 °C
Влажность
5...95 % без появления конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Вход

Количество входов
1
Тип
RS232

Интерфейс RS232

Адрес
Автоматически
DIP-переключатель
Задержка бита
≤ 3 мкс
Интерфейс
1 x последоват. RS-232 / RS-485 / RS-422
Искажение бита
< 5%
Количество устройств на шине, макс.
32
Коммуникация
двунаправленный
Назначение
DTE/DCE, возможность переключения с помощью DIP-переключателя
Протокол
Serial data transfer
Скорость передачи
9.600 bps
19,2 кбит/с
115,2 кбит/с
8 бит или 8 бит + бит четности
Скорость передачи в бодах
2.4 / 4.8 / 9.6 / 19.2 / 57.6 / 115.2 kBaud
Соединение
SUB-D9 (вилка)
Тип
RS232
Управление направлением передачи данных
Контроль через RS232 RTS/CTS
Четность
ровный

Интерфейс RS485/422

Адрес
Автоматически
DIP-переключатель
Вид соединения розетки
Винтовое соединение
Длина передачи, макс. (RS485/422)
1 200 m
Задержка на бит (RS485/422)
< 3 мкс
Искажение на бит (RS485/422)
< 5%
Каналы передачи
Полудуплексный (RS485 2-проводной)
Полнодуплексный (RS485 4-проводной и RS422)
Количество аппаратных интерфейсов RS-485
1
Количество устройств на шине, макс.
32
Скорость передачи Modbus
115200
Скорость передачи в бодах
2.4 / 4.8 / 9.6 / 19.2 / 57.6 / 115.2 kBaud
Тип протокола последовательного интерфейса
RS485
Управление направлением данных (RS485/422)
автоматический или через RS232 RTS/CTS

Выход

Тип
RS485/422

Общие данные

Вид защиты
IP20
Индикация состояния
Зеленый светодиод: напряжение питания, TxD, RxD
Конфигурация
DIP-переключатель
Напряжение питания
24 В (DC) ± 20 %
Номинальное энергопотребление
1,2 VA
Область применения
Преобразование сигнала RS232 в сигнал RS485/422
Увеличение длины кабеля с помощью RS485
Взаимодействие с несколькими участниками
Потребляемая мощность
≤ 1,5 Вт
Рабочая высота
≤ 2000 м
Указание по установке
Только для использования в помещении
Укомплектованная монтажная рейка
TS 35

Соответствие стандартам по изоляции

EMV-Normen
EN 61326
Tensión de aislamiento entrada o salida/alimentación
2 кВ DC / 1 мин.
Гальваническая развязка
3-канальная гальваническая развязка
Категория перенапряжения
II
Степень загрязнения
2

Размеры

Вид соединения
Винтовое соединение
Длина снятия изоляции Измерительное соединение
8 mm
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,6 Nm
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,2 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2 mm²
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 24
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 14

Описание артикула

Описание изделия
Интерфейсный преобразователь предназначен для использования в системах RS232/RS485/422 в промышленных условиях. В зависимости от варианта использования устройство может обеспечить реализацию различных функций, см. раздел «Сферы применения».

Классификации

ETIM 8.0
EC000310
ETIM 9.0
EC000310
ETIM 10.0
EC000310
ECLASS 14.0
27-06-03-20
ECLASS 15.0
27-06-03-20
