Vlastnosti

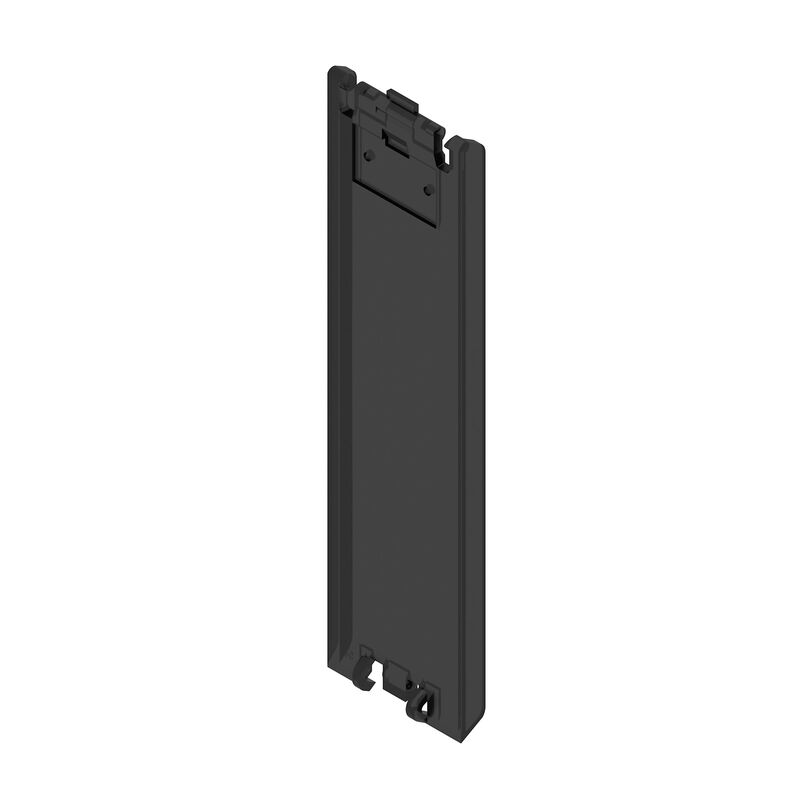

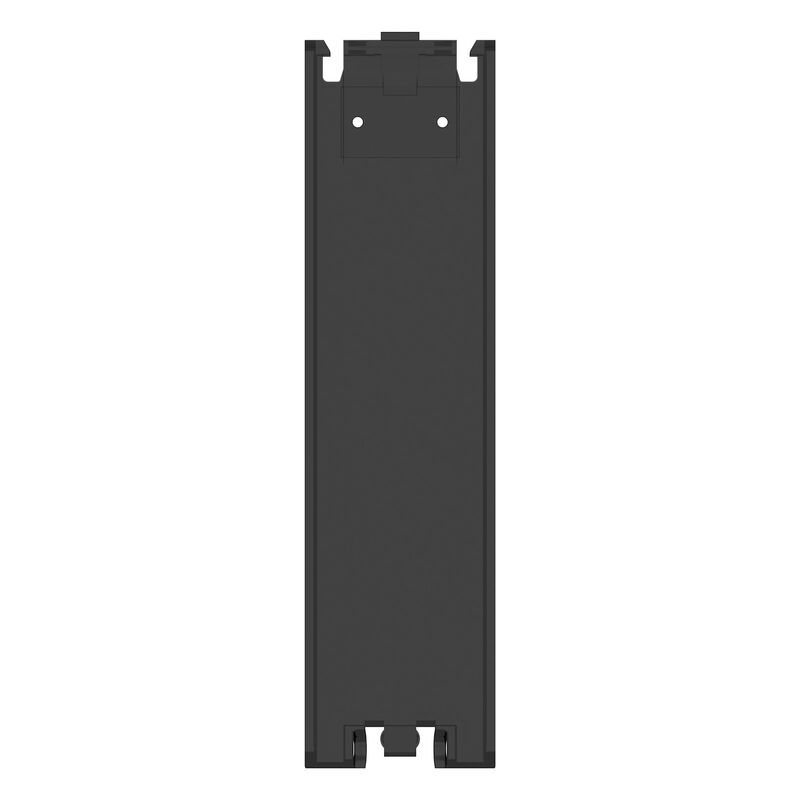

| Verze | Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Transparentní, Odklopný kryt, Šířka: 22.5 mm |
| Číslo objednávky | 2418670000 |
| Typ | CH20M22 C BK 1819 |
| GTIN (EAN) | 4032248899111 |
| Množství | 50 ks |
| Hloubka | 6 mm |
| Hloubka (v palcích) | 0,236 inch |
| Výška | 86,9 mm |
| Výška (v palcích) | 3,421 inch |
| Šířka | 22,5 mm |
| Šířka (v palcích) | 0,886 inch |
| Čistá hmotnost | 3,82 g |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | PC |
| Klasifikace hořlavosti UL 94 | V-2 |
| Komparativní index sledování (CTI) | 175 ≤ CTI <400 |
| Materiál | Plast |
| Provedení povrchu | neošetřené |
| Skupina izolačního materiálu | IIIa |
| Barevný |
černá
Transparentní |
| Barevný graf (podobné) |
RAL 9011
- |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Bezpečnostní zámek | utěsnitelné |
| Značka s možností integrace | Ano |
| Alternativní barvy | Více na vyžádání |
| Možná vyříznutí na míru | Ne |
| Možná značení na míru | Ano |
| Proces objednávky specifický pro zákazníka | Viz pokyny pod zátěžemi |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50458) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2418670000) |
| Uživatelská dokumentace |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Shoda |
