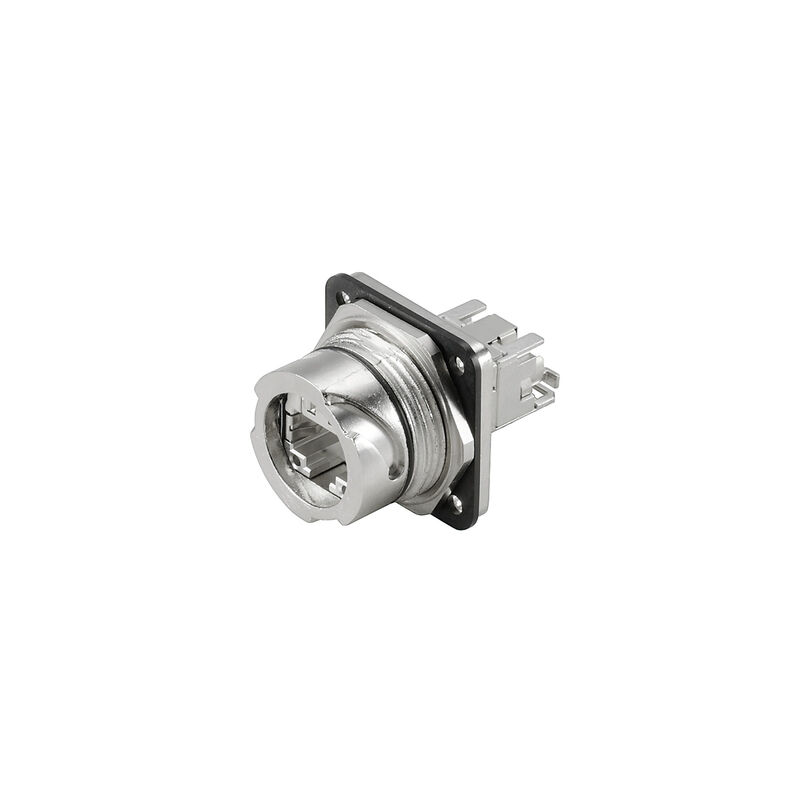

IE-BS-V01M-RJ45-FJ-A
Příruba RJ45, IP67, Varianta 1 kov, IDC, EIA/TIA 586 A, Cat.6A / Class EA (ISO/IEC 11801 2010)
ID výrobku
1963480000
Vlastnosti
| Verze | Příruba RJ45, IP67, Varianta 1 kov, IDC, EIA/TIA 586 A, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Číslo objednávky | 1963480000 |
| Typ | IE-BS-V01M-RJ45-FJ-A |
| GTIN (EAN) | 4032248645572 |
| Množství | 10 ks |
| Výška | 32 mm |
| Výška (v palcích) | 1,26 inch |
| Šířka | 32 mm |
| Šířka (v palcích) | 1,26 inch |
| Čistá hmotnost | 61,4 g |
| Provozní teplota | -40 °C...70 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | c1a8d9e9-fd0c-4258-8c31-7317a7b4ce18 |
| Připojení 1 | RJ45 |
| Připojení 2 | IDC |
| Popis výrobku | Varianta 1 kov, IDC, EIA/TIA 586 A |
| Propojení | TIA-568A |
| Materiál těsnění | EPDM |
| Barevný | Různé |
| Hlavní materiál krytu | Tlakově litý zinek |
| Průřez izolace, max. | 1,6 mm |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Povrch kontaktu | Zlato na niklu |
| Průměr připojení, pevný vodič | 0.4...0.64 mm |
| Průřez připojení vodiče, pevný (AWG) | AWG 24...AWG 22 |
| Průměr připojení, pružný vodič | 0.48...0.76 mm |
| Průřez připojení vodiče, pružný vodič (AWG) | AWG 26...AWG 22 |
| Stínění | 360°, celkový kryt |
| Stupeň krytí | IP67 |
| Cykly zapojování | 750 |
| Dielektrická pevnost, kontakt / kontakt | ≥ 1000 V AC/DC |
| Dielektrická pevnost, kontakt / stínění | ≥ 1500 V AC/DC |
| PoE / PoE+ | odpovídá IEEE 802,3bt |
| Standardní konektor |
IEC 61076-3-106 Var. 1
IEC 60603-7-51 |
| Č. osvědčení (cULus) | E316369 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[GOST Approval](https://mdcop.weidmueller.com/mediadelivery/asset/900_58423)
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67337) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_151482) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1963480000) |
| Oznámení o změně produktu |
[Technical change to Bulkhead Variant 1 (Metal) - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_93599)
[Technical change to Bulkhead Variant 1 (Metal) - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_95594) [20190724 Technische Änderung zu Flansch Variante 1 (Metall)](https://mdcop.weidmueller.com/mediadelivery/asset/900_166915) [20190724 Technische Änderung zu Flansch Variante 1 (Metall)](https://mdcop.weidmueller.com/mediadelivery/asset/900_166916) [20190724 Technical change to Bulkhead Variant 1 (Metal)](https://mdcop.weidmueller.com/mediadelivery/asset/900_166918) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96751) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
Příslušenství
KonektoryKonektory pro Ethernet v průmyslovém prostředíPříslušenstvíOchranné kryty
Protikusy
-
ID výrobku:1963150000Obalová jednotka:10 ks
Nalisovaná zástrčka RJ45, Varianta 1 kov, s ochranou proti přehýbání, Cat.6A / Class EA (ISO/IEC 11801 2010)
-
ID výrobku:1963130000Obalová jednotka:10 ks
Zástrčka RJ45, není třeba nářadí, Varianta 1 kov, s ochranou proti přehýbání, Cat.6A / Class EA (ISO/IEC 11801 2010)
-
ID výrobku:1963120000Obalová jednotka:10 ks
Zástrčka RJ45, není třeba nářadí, Varianta 1 kov, Cat.6A / Class EA (ISO/IEC 11801 2010)
-
ID výrobku:1963140000Obalová jednotka:1 ks
Nalisovaná zástrčka RJ45, Varianta 1 kov, Cat.6A / Class EA (ISO/IEC 11801 2010)
