LUFS 10.00/02/180V 5.0SN BK BX

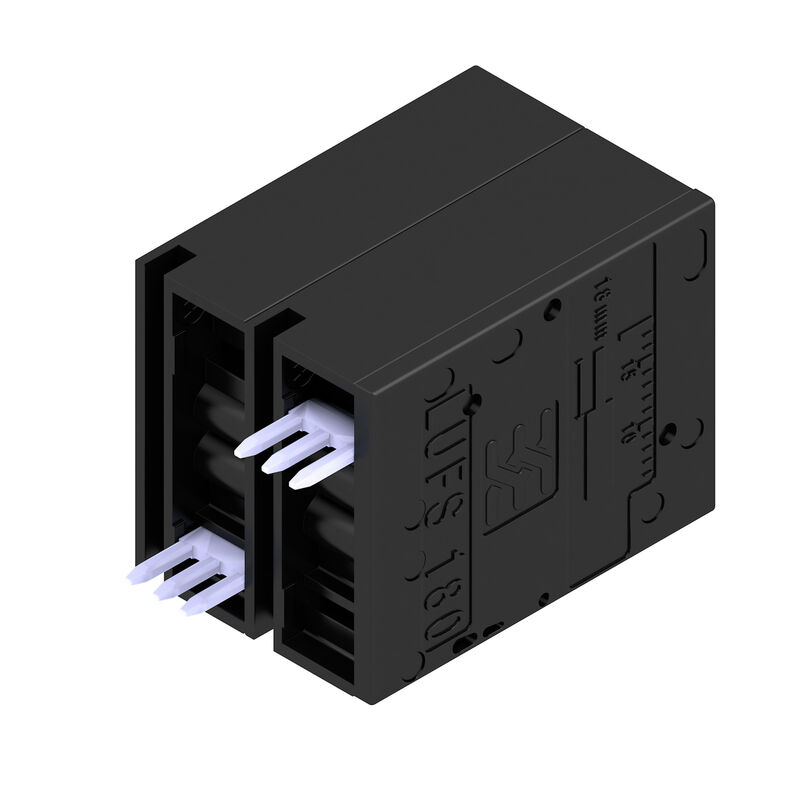

Zdjęcie produktu
LUFS 10.00/02/180V 5.0SN BK BX
Zdjęcie produktu
LUFS 10.00/02/180V 5.0SN BK BX
Rysunek wymiarowany
LUFS 10.00/02/180V 5.0SN BK BX
Krzywa obciążalności prądowej
LUFS 10.00/02/180V 5.0SN BK BX
Krzywa obciążalności prądowej
LUFS 10.00/02/180V 5.0SN BK BX
Krzywa obciążalności prądowej
LUFS 10.00/02/180V 5.0SN BK BX
Zaleta produktu
Power up to UL 600 V
Offset solder pins
LUFS 10.00/02/180V 5.0SN BK BX
Zaleta produktu
Simple actuation of the contact point

LUFS 10.00/02/180V 5.0SN BK BX

Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 2, 180°, Długość kołka lutowniczego (l): 5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 16 mm², skrzynia

Nr. produktu 2492110000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 2, 180°, Długość kołka lutowniczego (l): 5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 16 mm², skrzynia
Nr zam.
2492110000
Typ
LUFS 10.00/02/180V 5.0SN BK BX
GTIN (EAN)
4050118559842
Ilość
40 szt.
parametry produktu
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 57 A / AWG 18 - AWG 4
opakowanie
skrzynia

Wymiary i masa

Głębokość
24,7 mm
Głębokość (cale)
0,972 inch
Wysokość
36,3 mm
Wysokość (cale)
1,429 inch
Najmniejsza wysokość montażu
31,3 mm
Szerokość
21,58 mm
Szerokość (cale)
0,85 inch
Masa netto
16,909 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Product family
OMNIMATE Power - seria LU
Wire connection method
PUSH IN z aktuatorem
Mounting onto the PCB
Połączenie lutowane THR
Conductor outlet direction
180°
Pitch in mm (P)
10 mm
Pitch in inches (P)
0,394 "
Number of poles
2
liczba rzędów z biegunami
1
disponible por parte del cliente
Nie
Liczba rzędów
1
Solder pin length (l)
5 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Solder eyelet hole diameter (D)
1,6 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
końcówka wkrętaka
0.8 x 4.0
Длина зачистки изоляции
18 mm
L1 in mm
10 mm
L1 w calach
0,394 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Dane materiałowe

Materiał izolacyjny
Wemid (PA)
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
podstawowy materiał styku
E-Cu
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa przyłącza lutowanego
4...10 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-40 °C
Temperatura pracy, max.
120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,5 mm²
16 mm²
przekrój przyłącza przewodu AWG, min.
AWG 18
przekrój przyłączeniowy przewodu AWG, maks.
AWG 4
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
16 mm²
Wielodrutowe, min. H07V-R
6 mm²
wielodrutowe, maks. H07V-R
25 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
25 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
16 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
16 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
5,4 mm x 5,1 mm; 5,3 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      9019180000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004090000
  • Průřez připojení vodiče:
    • Type:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        20 mm
    • Recommended wire-end ferrule:
      0565700000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      9004130000
  • Cross-section for conductor connection:
    • Tipo:
      conductor fino
    • nominal:
      10 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0565800000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0379300000
  • Sección de conexión del conductor:
    • Type:
      fine-wired
    • nominal:
      16 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        21 mm
    • Recommended wire-end ferrule:
      0566000000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      0375200000
  • Cross-section for conductor connection:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        20 mm
    • Terminale consigliato:
      0565600000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004070000
Tekst referencyjny
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60947-7-4
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
101 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
85,8 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
101 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
76 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
1.000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
57 A
Rated current (Use group C / CSA)
57 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 18
Wire cross-section, AWG, max.
AWG 4

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa F / UL 1059)
1.000 V
Номинальный ток (группа использования B/UL 1059)
57 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
57 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Prąd znamionowy (grupa użytkowa F / UL 1059)
57 A
przekrój przyłącza przewodu AWG, min.
AWG 18
Wire cross-section, AWG, max.
AWG 4
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE length
233 mm
VPE width
132 mm
VPE height
47 mm

Testy typu

Test: Durability of markings
  • Standard:
    IEC 60947-1 rozdział 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Test:
    znacznik początku, identyfikacja typu, raster, wytrzymałość, Długość zdejmowania izolacji
  • Ocena:
    dostępny
Test: Clampable cross section
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 16 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 16 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U6
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4
  • Ocena:
    sprawdzony
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    2,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    4,5 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony
Pull-out test
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥100 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥ 135 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Jednopozycyjna kostka zaciskowa PCB może być stosowana w napięciach do 1500 V (DC) i 1000 V (AC). W aplikacji należy przestrzegać odpowiedniej normy wyrobu oraz odpowiednich wymaganych prześwitów i drogi upływu.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
