SAI-M23-BE-6
Podobné ilustraci
SAI-M23-BE-6

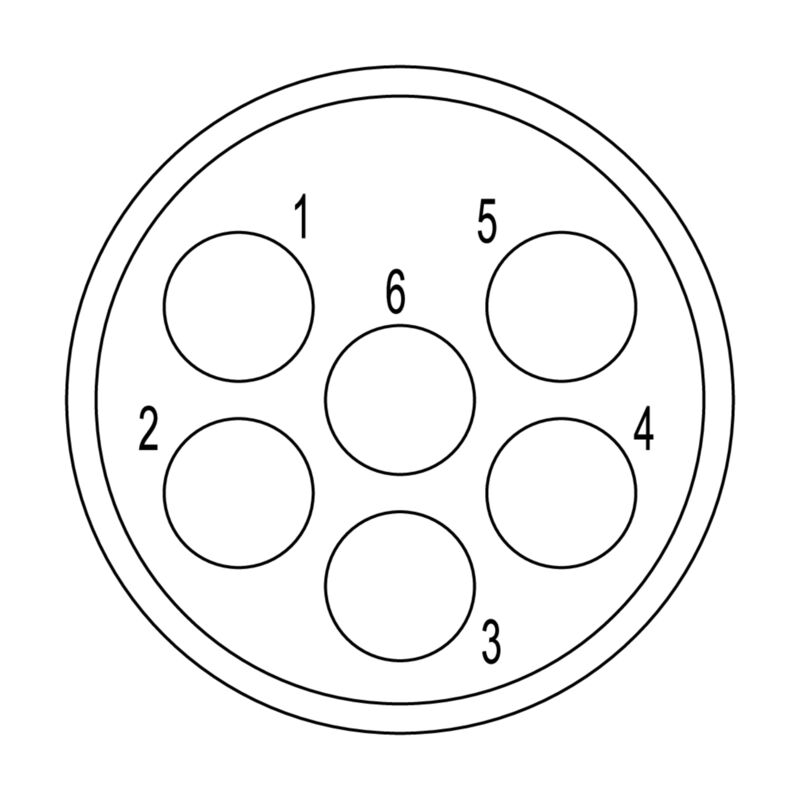

Připínání
SAI-M23-BE-6
Rozměrový výkres
SAI-M23-BE-6
SAI-M23-BE-6

SAI-M23-BE-6

Zásuvný konektor senzor/aktor, Vložka

ID výrobku 1170020000
Stáhnout datový list
Příslušenství 11 Je příslušenstvím 6 Příbuzné výrobky 15
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje – upravitelné zásuvné konektory Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E344862

Všeobecné objednací údaje

Verze
Zásuvný konektor senzor/aktor, Vložka
Číslo objednávky
1170020000
Typ
SAI-M23-BE-6
GTIN (EAN)
4032248962020
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
5 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Technické údaje – upravitelné zásuvné konektory

Cicli di inserimento
> 1000
Coding
žádná
Coding possibilities for M23 signal inserts
H-kódování
N-kódování
S-kódování
X-kódování
Y-kódování
Z-kódování
Corrente nominale
20 A
Ház fő anyaga
Thermoplastický polyamid PA 6, PBT
Number of poles
6
Pollution severity
3
Prąd znamionowy
kontakt 2 mm= 20 A
Tensione nominale
300 V
Type de raccordement
Nalisované připojení
Тип контакта
Konektor samice

Klasifikace

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
