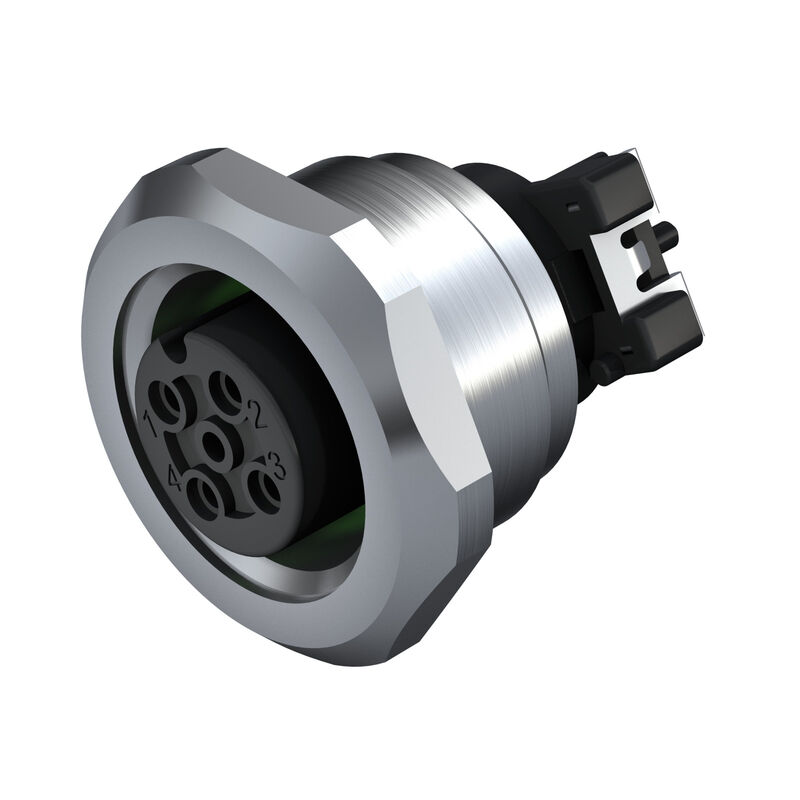

SAIE-M12B-5-13/14SMT

Vestavěné zástrčky, M12, Montážní závit: M 14, Počet pólů: 5, Délka vlákna / kabelu:

ID výrobku 2423050000

Verze	Vestavěné zástrčky, M12, Montážní závit: M 14, Počet pólů: 5, Délka vlákna / kabelu:
Číslo objednávky	2423050000
Typ	SAIE-M12B-5-13/14SMT
GTIN (EAN)	4050118431650
Množství	25 ks

Čistá hmotnost

8,6 g

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3

Kódování	A-kódování
Montážní závit	M14
Povrch krytu	poniklované
Počet pólů	5
Připojení stínění	Ne
Skříně	M12 konektor samice
Výška instalace	13 mm
Jmenovité napětí	60 V
Jmenovité napětí	250 V (4 póly) / 60 V (5 pólů) / 30 V (8 pólů)
Jmenovitý proud	4 A
Jmenovitý proud	4 A (4 a 5 pólů) / 2 A (8 pólů)
Rozsah teplot	-30…80 °C
Stupeň krytí	IP67
Povrch kontaktu	Au (zlato)
Hlavní materiál krytu	CuZn poniklované
Připojovací závit	M12
Utahovací moment	M12: 0,8 Nm
Montážní závit	M 14
Rozpětí utahovacího momentu instalace	1.2 Nm
Utahovací moment instalace	max.: 1,2 Nm
Montáž na PCB desku	Pájené připojení SMD
Izolační síla	100 MΩ
Závažnost znečištění	3 (2 vně utěsněného prostoru)
Cykly zapojování	≥ 100
Materiál kontaktu	Slitina
Aretační matice, materiál	Poniklovaný CuZn
Materiál krytu montovaného s přírubou	Poniklovaný CuZn

Materiál kontaktu	Slitina
Povrch kontaktu	Au (zlato)

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65978)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423050000)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

ROHS

Shoda
