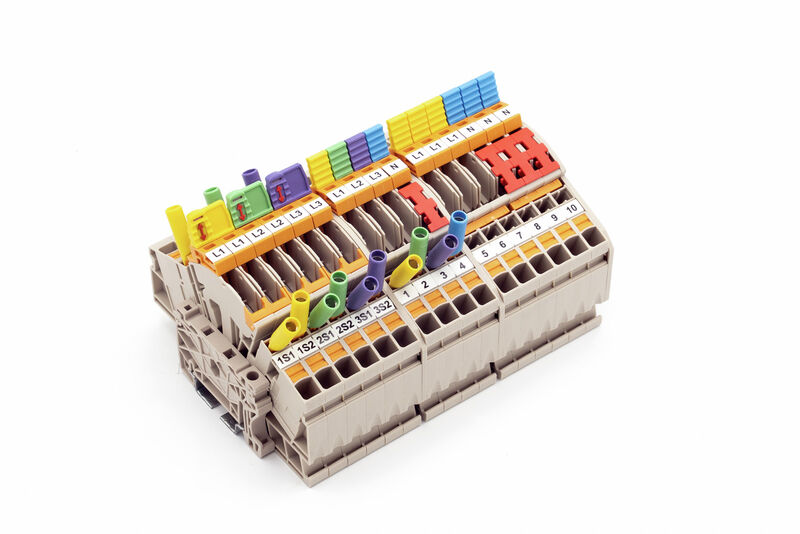

TAR NS VDE-AR-N 4100
TAR NS VDE-AR-N 4100

TAR NS VDE-AR-N 4100

PUSH IN, 6 mm², 500 V, 30 A, dark beige

Tuotteen tunnus 8000174149
Lataa tietosivu Tuotelataukset
Lisävarusteet 1 Samankaltaiset tuotteet 20
General ordering data Dimensions and weights Temperatures Material data System specifications 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) General Rating data Classifications

General ordering data

Változat
PUSH IN, 6 mm², 500 V, 30 A, dark beige
Rendelési szám
8000174149
Típus
TAR NS VDE-AR-N 4100
GTIN (EAN)
4099987879460
CPZ
1 items

Dimensions and weights

Mélység
79,1 mm
Depth (inches)
3,114 inch
Magasság
100 mm
Height (inches)
3,937 inch
Szélesség
147,9 mm
Width (inches)
5,823 inch
Peso netto
616 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Material data

Materiale di base
Wemid
Colori
dark beige
Colour of operational elements
orange
Classe d'infiammabilità UL 94
V-0

System specifications

Piastra terminale (necessaria)
No
Number of levels
1
Number of clamping points per level
32
Piani ponticellati internamente
No

추가 기술 데이터

bloccabile
예
Lati aperti
z prawej strony
Tipo di montaggio
Snap-on

클램프용 전선(추가 결선)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

클램프용 컨덕터(정격 결선)

Csatlakozás típusa
PUSH IN
Csatlakozási irány
top
Csatlakozások száma
32
Csupaszolási hossz
12 mm
Kés mérete
0.8 x 4.0 mm
Mérőeszköz, IEC 60947-1
A5
Rögzítési tartomány, névleges csatlakozás, max.
10 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22

General

Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22

Rating data

Sezione di dimensionamento
6 mm²
Tensione nominale
500 V
Tensione DC nominale
500 V
Corrente nominale
30 A
Corrente con conduttore max.
30 A
Volume resistance according to IEC 60947-7-x
0,78 mΩ
Tensione impulsiva di dimensionamento
6 kV
Potenza dissipata secondo IEC 60947-7-x
1,31 mW
Classe di sovratensione
III
Grado di lordura
3

Classifications

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
