KLIPPON K41 VMQ RAL7001
Similaire à l'illustration
KLIPPON K41 VMQ RAL7001

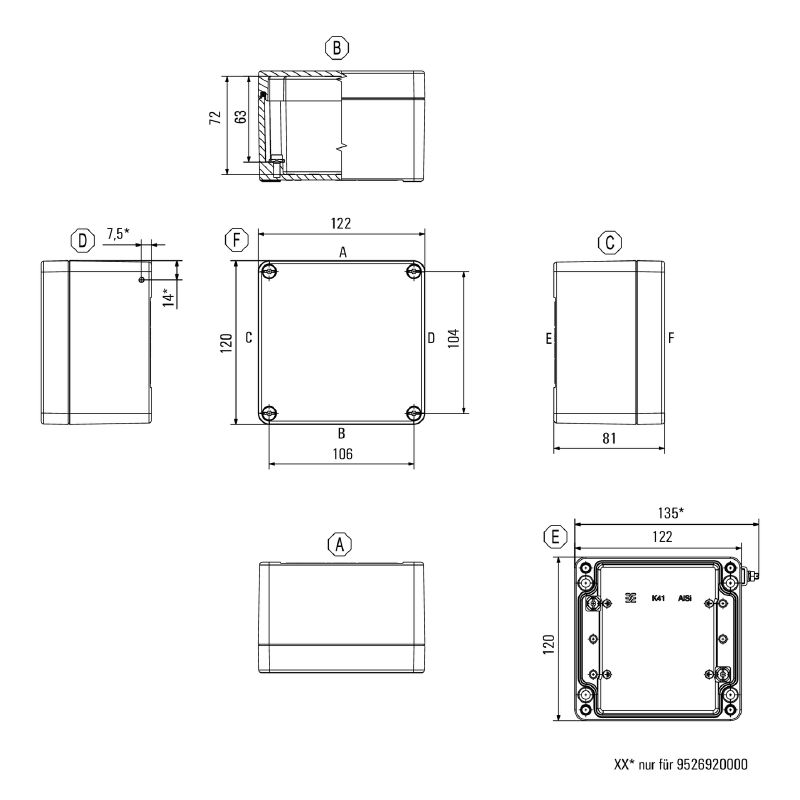

Dessin coté

KLIPPON K41 VMQ RAL7001

Klippon K (boîtier vide en aluminium), Boîtier vide, Coffret aluminium, Hauteur: 120 mm, Largeur: 122 mm, Profondeur: 81 mm, Matériau de base: Aluminium AlSi12, Électrolaqué, structuré, gris argent

항목 번호 1937800000
데이터 시트 다운로드 Soutien à l'ingénierie Téléchargements de produits
Accessoires 9 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Кабельные вводы, левосторонние Förskruvningar höger Presse-étoupes haut / bas Numéros de certificat du boîtier Caractéristiques générales Equipement horizontal Equipement vertical Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E197061

Informations générales de commande

Версия
Klippon K (boîtier vide en aluminium), Boîtier vide, Coffret aluminium, Hauteur: 120 mm, Largeur: 122 mm, Profondeur: 81 mm, Matériau de base: Aluminium AlSi12, Électrolaqué, structuré, gris argent
Заказ №
1937800000
Тип
KLIPPON K41 VMQ RAL7001
GTIN (EAN)
4032248609871
Кол.
1 Pièce

Dimensions et poids

Глубина
81 mm
Profondeur (pouces)
3,189 inch
Высота
120 mm
Hauteur (pouces)
4,724 inch
Ширина
122 mm
Largeur (pouces)
4,803 inch
Размеры крепежа, высота
82 mm
Размеры крепежа, ширина
106 mm
Масса нетто
938 g

Températures

Рабочая температура
-60 °C...135 °C

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Кабельные вводы, левосторонние

M12
4
M16
4
M20
2
M25
1
M32
1

Förskruvningar höger

M12
4
M16
4
M20
2
M25
1
M32
1

Presse-étoupes haut / bas

M12
6
M16
6
M20
3
M25
2
M32
1

Numéros de certificat du boîtier

Номер декларации о соответствии (декларация о соответствии LVD)
DE PS2410 160412 001ISS03
Сертификат № (cULus)
E197061
Сертификат № (DNV)
TAE00002SM
Условия утверждения
cULus
RMRS
DNV

Caractéristiques générales

Класс защиты (UL)
Type 4
Type 4X
Количество крепежных болтов
4
Крепление корпуса
Trous 6 mm
Крышка
Oui
Макс нагрузка
1,464 kg
Момент затяжки для винтов крышки
2,5 Nm
Монтажное крепление
Trous taraudés M5
Нормы
EN 45545-2:2013
Основной материал
Aluminium AlSi12
Отверстие для доступа, высота
111 mm
Отверстие для доступа, ширина
113 mm
Поверхность
Électrolaqué
structuré
Прикрепление крышки
M6 torx stainless steel screws with slot
Применение
Industrie des processus
Transports
Construction navale
Industrie du conditionnement
Installations portuaires
Construction de machines
Примечание: степень защиты
IP68 (t=72h, h=1m)
Рабочая температура, макс.
135 °C
Рабочая температура, мин.
-60 °C
Степень защиты
IP66
IP67
IP68
Толщина материала - корпус
4,5 mm
Толщина материала - крышка
4 mm
Ударопрочность
10 J version standard
Уплотняющий материал
Silicone
Фланцевая пластина
Non

Equipement horizontal

Number of DIN rails and terminals (10 mm², horizontal)
1x6
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x13
WDU 4 / ZDU 4
1x11
WDU 6 / ZDU 6
1x8

Equipement vertical

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Classifications

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
