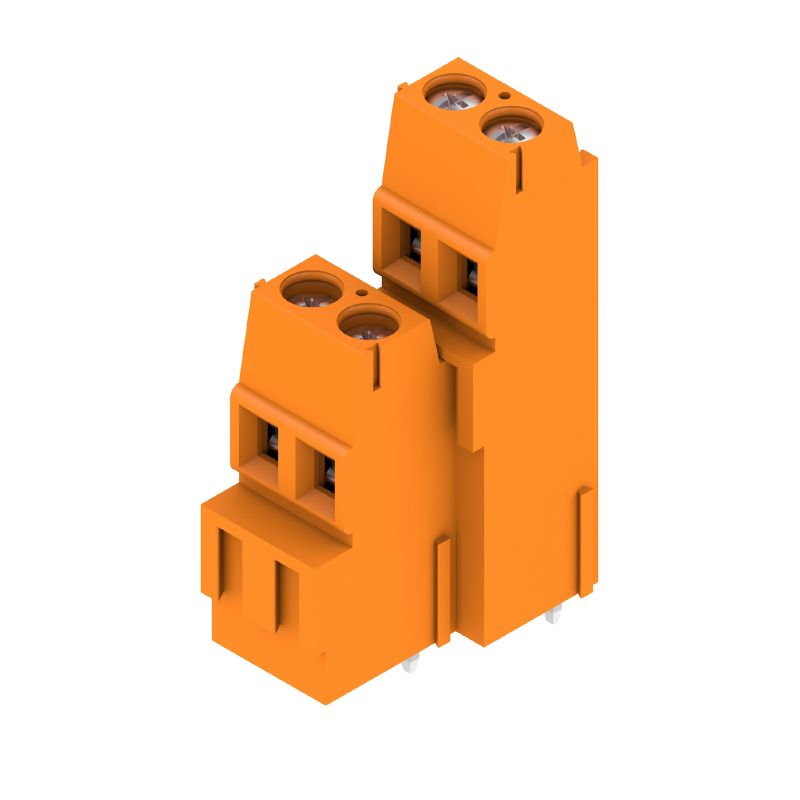

Product image
LM2H 5.08/04/90 3.5SN OR BX
Product image
LM2H 5.08/04/90 3.5SN OR BX
Dimensional drawing
LM2H 5.08/04/90 3.5SN OR BX
Graph

LM2H 5.08/04/90 3.5SN OR BX

Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Cikkszám 1769240000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 Kapcsolódó termékek 13
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Rated data acc. to IEC CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Általános rendelési adatok

Version
Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Order No.
1769240000
Type
LM2H 5.08/04/90 3.5SN OR BX
GTIN (EAN)
4032248116171
Qty.
50 Darab
Termékadatok
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Csomagolás
Doboz

Méretek és tömegek

Depth
22,8 mm
Depth (inches)
0,898 inch
Height
40,1 mm
Magasság (coll)
1,579 inch
Legalacsonyabb változat magassága
36,6 mm
Width
13,7 mm
Szélesség (coll)
0,539 inch
Net weight
8,06 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerparaméterek

Product family
OMNIMATE Signal - sorozat LM
Wire connection method
Csavaros csatlakozás
Mounting onto the PCB
THT-forrasztott csatlakozás
Conductor outlet direction
90°
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Number of poles
4
Pin series quantity
2
Fitted by customer
Igen
Sorok száma
2
Max. adjacent poles per row
48
Solder pin length (l)
3,5 mm
Solder pin dimensions
0,95 x 0,8 mm
Solder eyelet hole diameter (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Meghúzási nyomaték, min.
0,4 Nm
Meghúzási nyomaték, max.
0,5 Nm
Biztosítócsavar
M 2.5
Csupaszolási hossz
6 mm
L1, mm
5,08 mm
L1, inch
0,2 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20
Térfogati ellenállás
1,20 mΩ

Anyagjellemzők

Insulating material
Wemid (PA)
Colour
narancssárga
Colour chart (similar)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Coating
1-3 μm Ni
4-6 μm SN
Tinning type
matt
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

Clamping range, min.
0,2 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9 mm
Clampable conductor
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025740000
    • Csupaszolási hossz:
      • névleges:
        5 mm
    • Ajánlott érvéghüvely:
      9018910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025750000
Reference text
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
14,2 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

CSA névleges adatok

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Packaging
Doboz
VPE length
140 mm
VPE width
86 mm
VPE height
67 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
