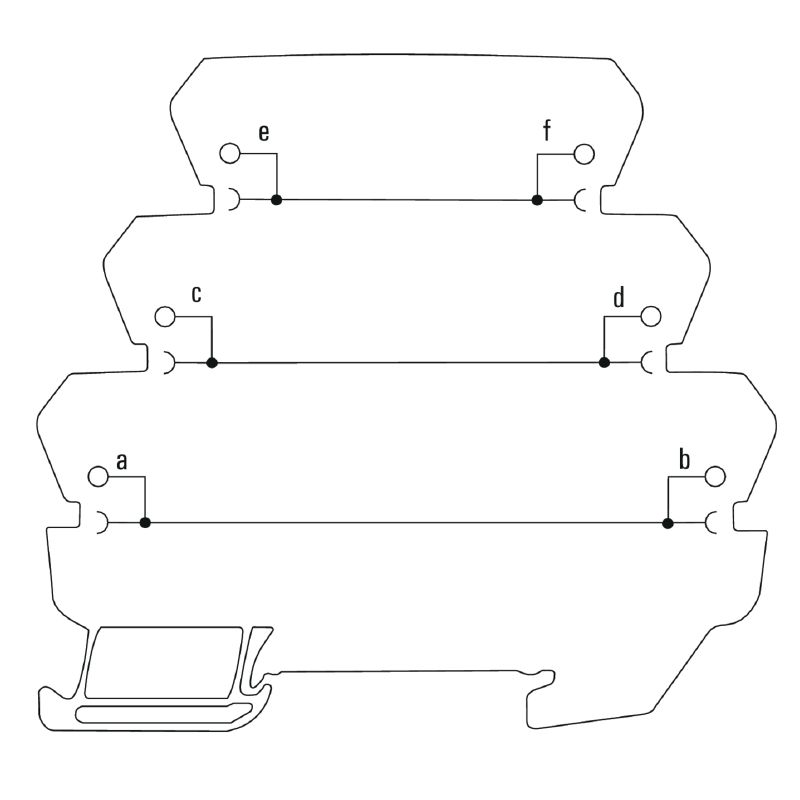

Schema elettrico
TXPH FT
Dimensional drawing
TXPH FT
Miscellaneous
Codici dei modelli

TXPH FT

TERMSERIES compatta, Morsetto passante, PUSH IN

N. articolo 2774060000
Download foglio dati Supporto ingegneristico
Accessori 26 È accessorio di 4 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati generali Cordinazione di isolamento Ulteriori dettagli sulle approvazioni / norme Dati di collegamento Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
TERMSERIES compatta, Morsetto passante, PUSH IN
N. d’ordine
2774060000
Tipo
TXPH FT
GTIN (EAN)
4064675037835
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
89,4 mm
Profondità (pollici)
3,52 inch
Posizione verticale
81,4 mm
Altezza (pollici)
3,205 inch
Larghezza
6,4 mm
Larghezza (pollici)
0,252 inch
Peso netto
25 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-25 °C...60 °C
Umidità
5 -85% umidità rel., Tu = 40°C, senza condensa

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di dimensionamento UL

N° certificato (cURus)
E60693

Dati generali

Guida equipaggiata
TS 35
Colori
nero

Cordinazione di isolamento

Grado di lordura
2
Grado di protezione
IP20

Ulteriori dettagli sulle approvazioni / norme

N° certificato (cURus)
E60693

Dati di collegamento

Tecnica di collegamento cavi
PUSH IN
Lunghezza di spellatura (collegamento di dimensionamento)
9 mm
Campo di serraggio, collegamento di dimensionamento
1,5 mm²
Diametro del cavo (tensione nominale), min.
0,14 mm²
Diametro del cavo (tensione nominale), max.
2,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo, rigido, min.
0,5 mm²
Sezione di collegamento cavo, rigido, max.
1,5 mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 26
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 14
Sezione di collegamento cavo, flessibile, min.
0,35 mm²
Sezione trasversale del collegamento del conduttore, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 14
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
0,14 mm²
Diametro del cavo, flessibile con capocorda (DIN 46228-1), min.
0,14 mm²
Diametro del cavo, flessibile con capocorda (DIN 46228-1), max.
1,5 mm²
Dimensione lama
0,6 x 3,5 mm

Classificazioni

ETIM 8.0
EC002586
ETIM 9.0
EC002586
ETIM 10.0
EC002586
ECLASS 14.0
27-37-16-92
ECLASS 15.0
27-37-16-92
