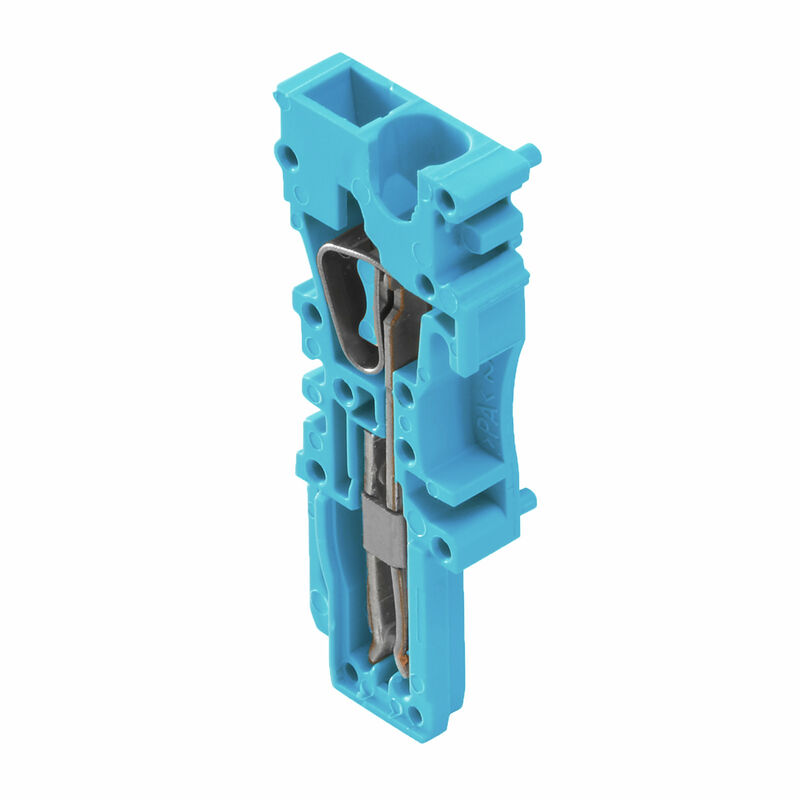

ZP 2.5/1AN ZA O.RA BL

Z-시리즈, 플러그인 커넥터, 직접 장착

Cikkszám 1972980000
Adatlap letöltése 엔지니어링 지원 제품 다운로드
액세서리 8 관련 제품 317
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 Дополнительные технические данные Klämbara ledare (Märkanslutning) CSA 등급 데이터 Общие сведения 등급 데이터 UL 등급 데이터 제품 이미지 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

버전
Z-시리즈, 플러그인 커넥터, 직접 장착
주문 번호
1972980000
유형
ZP 2.5/1AN ZA O.RA BL
GTIN(EAN)
4032248672202
Qty.
50 items

치수 및 중량

깊이
41 mm
깊이 (인치)
1.614 inch
높이
16 mm
높이 (인치)
0.63 inch
너비
5 mm
폭 (인치)
0.197 inch
Poids net
2.939 g

온도

보관 온도
-25 °C...55 °C
주변 온도
-50 °C…75 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
120 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

기본 재질
Wemid
컬러 코드
파란색
UL 94 가연성 등급
V-0

시스템 사양

버전
플러그인 커넥터
텐션 스프링 클램프 결선
With assembly peg
End cover plate required
예
Number of potentials
1
레벨 수
1
레벨당 클램프 지점 개수
1
레벨 내부 교차 결선
아니요
Collegamento PE
아니요

Дополнительные технические данные

개방측
справа
설치 권고
직접 장착
장착 유형
플러그

Klämbara ledare (Märkanslutning)

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 꼬임, 최소
0.13 mm²
결선 방향
상단
결선 수
1
결선 유형
플러그인 결선
와이어 결선 단면, 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.13 mm²
클램프 범위, 최대
4 mm²
클램프 범위, 최소
0.13 mm²
탈피 길이
10 mm

CSA 등급 데이터

와이어 단면적 최대(cCSAus)
12 AWG
와이어 단면적 최소(cCSAus)
26 AWG
인증 번호(cCSAus)
154685-1460993
전류 크기 C(cCSAus)
20 A
전압 크기 C(cCSAus)
300 V
전압 크기 D(cCSAus)
5 A
전압 크기 D(cCSAus)
600 V

Общие сведения

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
극 수
1
설치 권고
직접 장착
표준 규격
IEC 60947-7-1 규격

등급 데이터

정격 단면적
2.5 mm²
Rated voltage
500 V
클램프 서포트 및 플러그형 시스템의 최대 전압
690 V
정격 DC 전압
500 V
정격 전류
24 A
Normes
IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률
1.33 mΩ
Pérdida de potencia según la norma IEC 60947-7-x
0.77 W

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
전압 크기 C(cURus)
300 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
26 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
26 AWG
