Eigenschaften

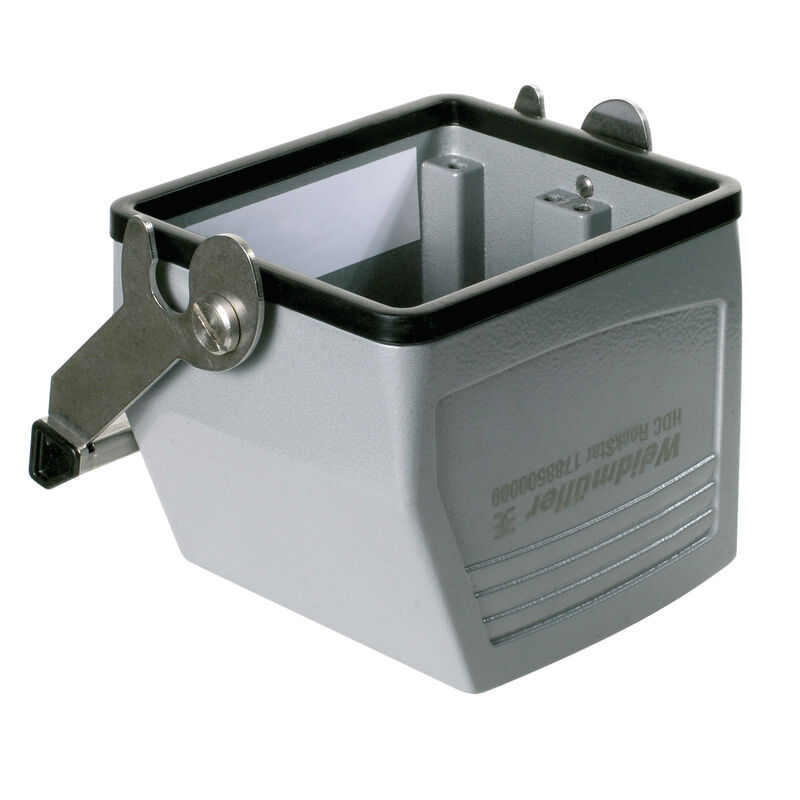

| Ausfuehrung | HDC - Gehäuse, Baugröße: 10, Schutzart: IP65 (im gestecktem Zustand), Kupplungsgehäuse, Längsbügel am Unterteil, Standard, Größe Kabeleingänge: M 32 |
| Best.-Nr. | 1788500000 |
| Art | HDC 32B KLU 1M32G |
| GTIN (EAN) | 4032248206032 |
| VPE | 1 Stück |

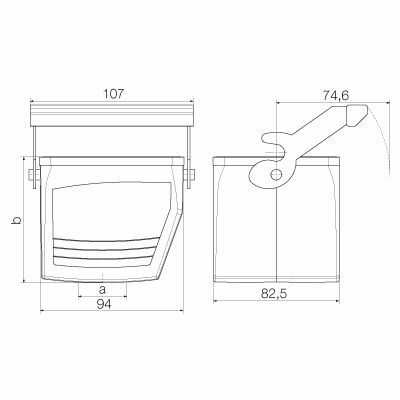

| Tiefe | 107 mm |
| Tiefe (inch) | 4,213 inch |
| Höhe | 83 mm |
| Höhe (inch) | 3,268 inch |
| Breite | 115,9 mm |
| Breite (inch) | 4,563 inch |
| Nettogewicht | 454 g |
| Grenztemperatur | -40 °C ... 125 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Chemische Beständigkeit |
|
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6bI |
| Breite Gehäuse C | 82,5 mm |
| Höhe Gehäuse B | 83 mm |
| Kabeleingang | mit Gewinde |
| Länge Gehäuse | 94 mm |
| Anzugsdrehmoment | 2 Nm |
| EMV Gehäuse | Nein |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Werkstoff Verriegelungselement | Edelstahl, rostfrei |
| Anzahl Kabeleingang oben | 1 |
| Anzahl Kabeleingang seitlich | 0 |
| Anzugsdrehmoment | 2 Nm |
| Ausführung Gehäuse | Kupplungsgehäuse |
| Ausführung Verschlusssystem | Längsbügel am Unterteil |
| Bauform | Standard |
| Baugröße | 10 |
| BG | 10 |
| Bügelausführung | Längsbügel |
| Dichtung | NBR |
| Farbe (RAL) | RAL 7035 |
| Geeignet für ModuPlug® | Ja |
| Gewinde (innen) | M 32 |
| Größe Kabeleingänge | M 32 |
| Kabeleingang | mit Gewinde |
| Oberteil/Unterteil/Deckel | Unterteil |
| Typ | Kupplungsverlängerung |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79614) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788500000) |
| Produktänderungsmitteilung |
[252005](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[252006](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technische Dokumentation | [1788500000_HDC_32B_KLU_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38909) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
