LM 3.50/11/135 3.2SN OR BX
Produktbild
LM 3.50/11/135 3.2SN OR BX
Produktbild
LM 3.50/11/135 3.2SN OR BX
Maßbild
LM 3.50/11/135 3.2SN OR BX
Diagramm

LM 3.50/11/135 3.2SN OR BX

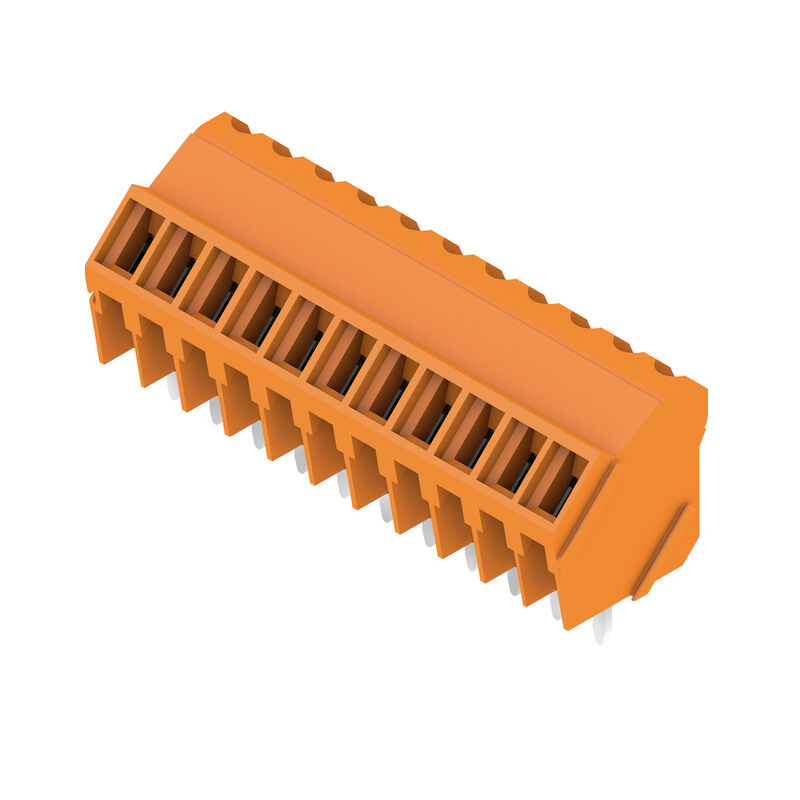

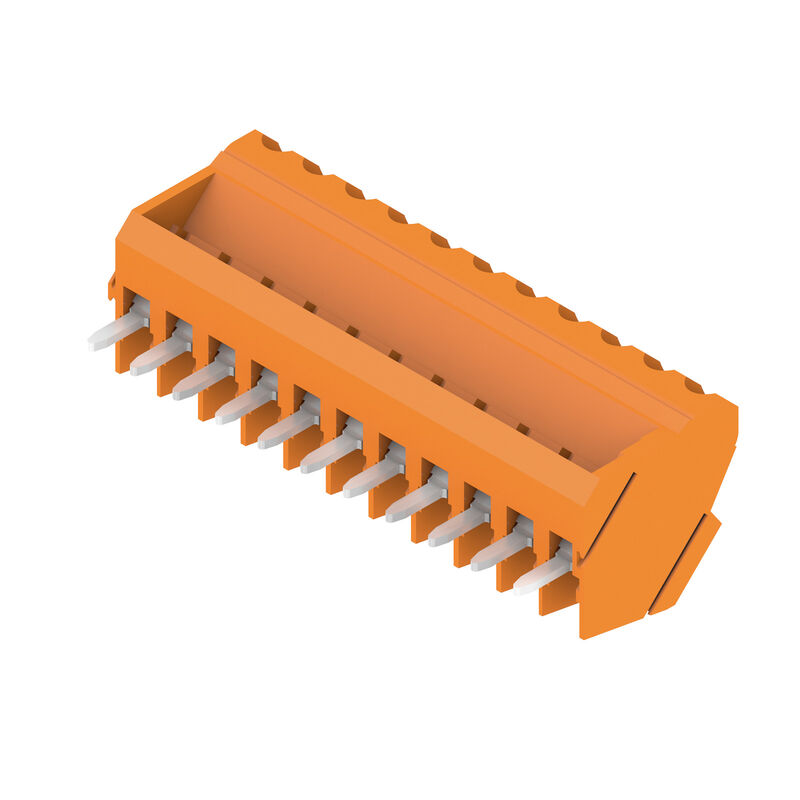

Leiterplattenklemme, 3.50 mm, Polzahl: 11, 135°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box

Art.-Nr. 1845290000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 11
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 3.50 mm, Polzahl: 11, 135°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box
Best.-Nr.
1845290000
Art
LM 3.50/11/135 3.2SN OR BX
GTIN (EAN)
4032248358007
VPE
48 Stück
Produkt-Kennzahlen
IEC: 320 V / 16 A / 0.5 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Verpackung
Box

Abmessungen und Gewichte

Tiefe
12,7 mm
Tiefe (inch)
0,5 inch
Höhe
15,9 mm
Höhe (inch)
0,626 inch
Höhe niedrigstbauend
12,7 mm
Breite
39,1 mm
Breite (inch)
1,539 inch
Nettogewicht
6,718 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal - Serie LM
Wire connection method
Zugbügelanschluss
montaż na płytce drukowanej
THT-Lötanschluss
Conductor outlet direction
135°
Pitch in mm (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Polzahl
11
Polreihenzahl
1
Fitted by customer
Ja
Anzahl Reihen
1
층당 최대 인접 폴
24
Forrasztótüske hossza (l)
3,2 mm
Lötstift-Abmessungen
1,0 x 0,6 mm
Solder eyelet hole diameter (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Anzugsdrehmoment, min.
0,2 Nm
Anzugsdrehmoment, max.
0,25 Nm
Klemmschraube
M 2
Abisolierlänge
5 mm
L1 in mm
35 mm
L1 in Zoll
1,378 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
3,60 mΩ
Isolationswiderstand
≥ 108 Ω

Werkstoffdaten

Isolierstoff
PA
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Isolationswiderstand
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-2
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Beschichtung
1-3 μm Ni
4-6 μm SN
Verzinnungsart
matt
Schichtaufbau - Lötanschluss
1.5...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
2,08 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409600000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
16 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
14 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 72 A

Nenndaten nach CSA

Intézet (CSA)
CSA
Certificat Nº (CSA)
154685-1202192
Tensión nominal (Use Group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Packaging
Box
VPE length
353 mm
VPE width
136 mm
VPE height
25 mm

Typprüfungen

Test: Durability of markings
  • Norm:
    EN 60947-1 Abschnitt 5.1 / 91
  • Prüfung:
    Typkennzeichnung, Ursprungskennzeichnung, Materialtyp
  • Bewertung:
    vorhanden
Test: Clampable cross section
  • Norm:
    DIN EN 60999 Abschnitt 6 / 04.94, EN 60 947-1 Abschnitt 8.2.4.5.1 / 03.91
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test for damage to and accidental loosening of conductors
  • Norm:
    DIN EN 60999 Abschnitt 8.4 / 04.94
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/7
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    DIN EN 60999 Abschnitt 8.4 / 04.94
  • Anforderung:
    ≥5 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/7
  • Bewertung:
    bestanden
  • Anforderung:
    ≥30 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Max. Außendurchmesser des Leiters: 2,9 mm
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
