Eigenschaften

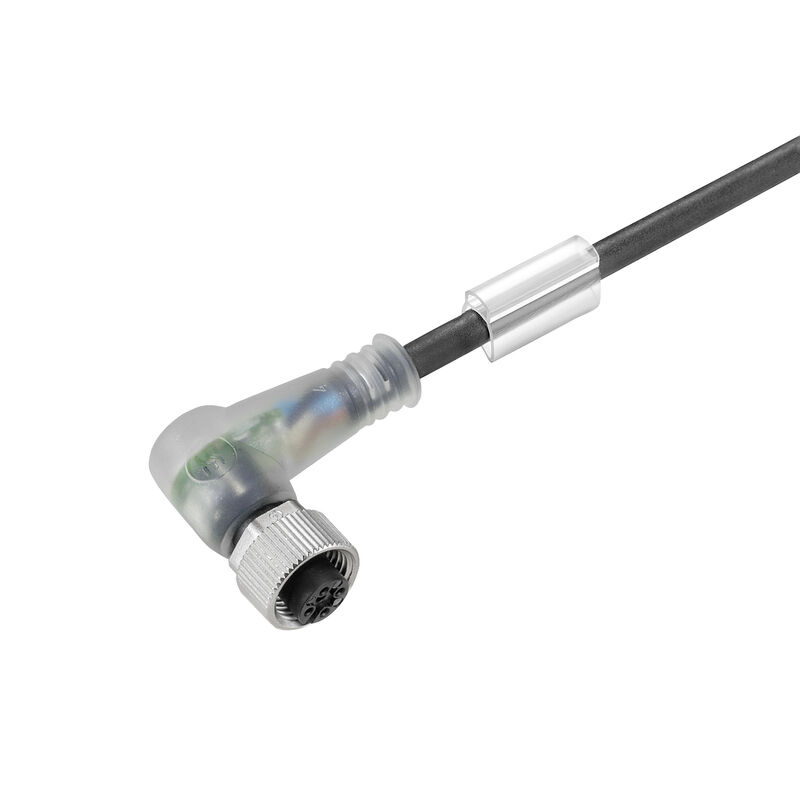

| Ausfuehrung | Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 4, 3 m, Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PVC, Halogene: Ja |
| Best.-Nr. | 1925470300 |
| Art | SAIL-M12BW-4-2L3.0V |
| GTIN (EAN) | 4032248570676 |
| VPE | 1 Stück |
| Nettogewicht | 133 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Aderquerschnitt | 0,34 mm² |
| Außendurchmesser | 5.3 mm ± 0.2 mm |
| Farbcodierung |
braun
weiß blau schwarz |
| Geschirmt | Nein |
| Halogene | Ja |
| Isolation | PVC |
| Kabellänge | 3 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 2464 (80 °C / 300 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PVC |
| Polzahl | 4 |
| Schleppkettentauglichkeit | Nein |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -5...80 °C |
| Temperaturbereich, fest verlegt | -30...80 °C |
| Torsionsfestigkeit | 0 °/m |
| Anschlussgewinde | M12 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Buchse, gewinkelt |
| Codierung | A-codiert |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 108 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Ja |
| Material Gewindering | Zinkdruckguss |
| Nennspannung | 24 V |
| Nennstrom | 4 A |
| Schutzart |
IP67
IP68 im verschraubten Zustand IP65 IP66 |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -25…+85 °C |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 24 V |
| Steckverbinder Norm | IEC 61076-2-101 |
| Zertifikat-Nr. (CSA) | 200039-2372994 |
| Zertifikat-Nr. (UL) | E307231 |
| Steckverbinder Norm | IEC 61076-2-101 |
| Stecker links | M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, LED, ungeschirmt |
| Stecker rechts | freies Leiterende |
| Bildüberschrift-03 | Maßzeichnung |
| Bildunterschrift-03 | Angled socket |
| Bildüberschrift-04 | Polbild |
| Bildunterschrift-04 | Socket |
| Bildüberschrift-05 | Schaltbild |
| Bildüberschrift-06 | Das ideale Werkzeug, der Drehmoment-Screwty® |
| Bildunterschrift-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_157126) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1925470300) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1925470300) |
| Produktänderungsmitteilung |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UL) | E307231 |
