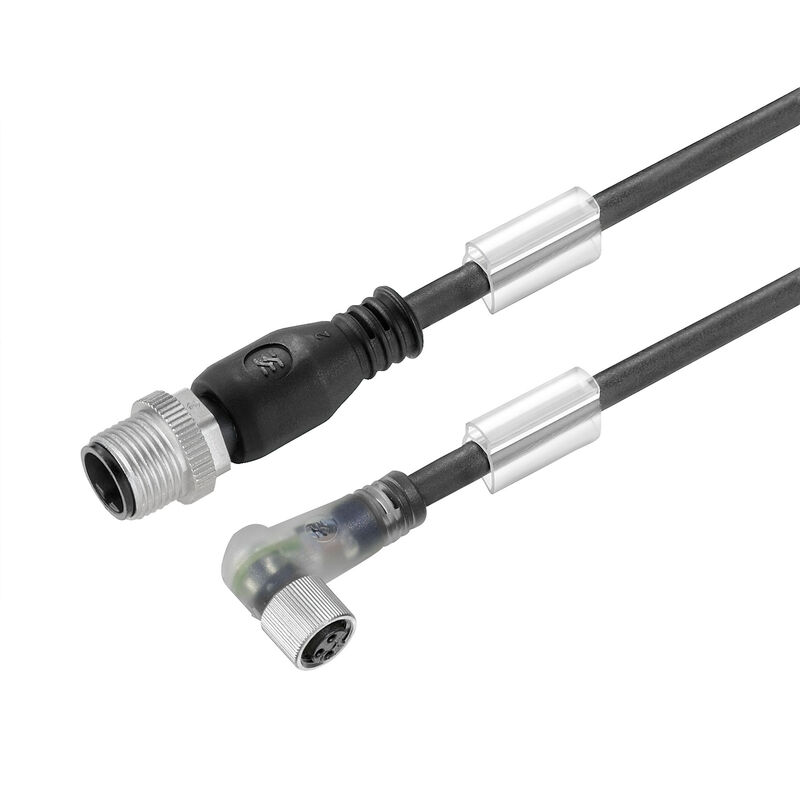

SAIL-M12GM8W-3L2.0U

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 2 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457760200

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 2 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	9457760200
Typ	SAIL-M12GM8W-3L2.0U
GTIN (EAN)	4032248304011
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

61 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Ader nach UL AWM style	10493 (80 °C / 300 V)
Aderquerschnitt	0,25 mm²
Außendurchmesser	4.1 mm ± 0.2 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	10 x Kabeldurchmesser
Biegeradius, min., fest verlegt	5 x Kabeldurchmesser
Biegezyklen	12 Mio.
Biegezyklen bei Torsionsbeanspruchung	> 5 Mio.
Farbcodierung	braun blau schwarz
Flammwidrigkeit	gemäß IEC 60332-2-2 In accordance with UL1581 UL / CUL FT2
Geschirmt	Nein
Geschwindigkeit	5 m/s
Halogene	Nein
Hydrolyse- und mikrobenbeständig	Ja
Isolation	PP
Kabellänge	2 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	20549 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	3
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-25...80 °C
Temperaturbereich, fest verlegt	-40...80 °C
Torsionsfestigkeit	360 °/m
Torsionslänge	1 m
Ölbeständigkeit	gemäß IEC 60811:404

Allgemeine Technische Daten

Anschlussgewinde	M12 / M8
Anzugsdrehmoment	M8: 0,5 - 0,6 Nm M12: 0,8 - 1,2 Nm
Ausführung	Stift, gerade - Buchse, gewinkelt
Codierung	M12 = A-kodiert, M8 = keine
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Ja
Material Gewindering	Messing, vernickelt Zinkdruckguss
Nennspannung	24 V
Nennstrom	4 A
Schutzart	IP67 IP68 im verschraubten Zustand IP65 IP66
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	24 V

Allgemeine Standards

Steckverbinder Norm

IEC 61076-2-101
IEC 61076-2-104

Normen

Steckverbinder Norm

IEC 61076-2-101
IEC 61076-2-104

Stecker links

M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktmaterial Buchse	CuZn35PB2
Kontaktmaterial Stift	CuZn35PB2
Kontaktoberfläche	vergoldet
Stecker rechts	M8, IP69, female contact, angled 90°, Plastic, LED, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-03	Maßzeichnung
Bildunterschrift-03	Male, straight
Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Angled socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-08	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Downloads

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.9457760200)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9457760200&norm=0)
Produktänderungsmitteilung	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
