SV 7.62HP/12/180F 3.5SN BK BX

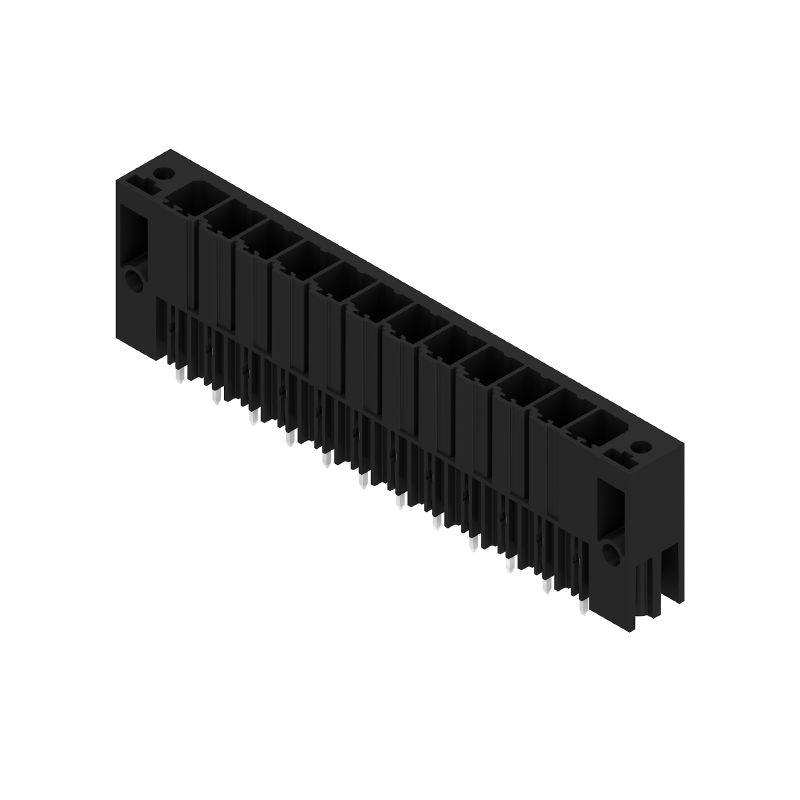

Produktillustration
SV 7.62HP/12/180F 3.5SN BK BX

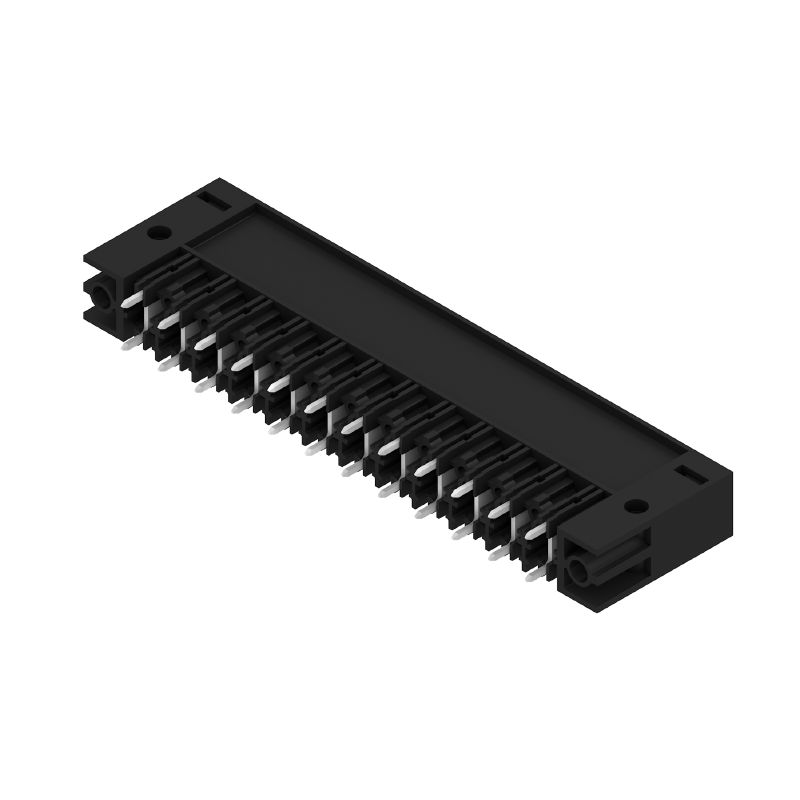

Product image
SV 7.62HP/12/180F 3.5SN BK BX
Dimensional drawing

SV 7.62HP/12/180F 3.5SN BK BX

Kretskortsstickanslutning, Stiftlist, Rasterfläns, THT lödanslutning, 7.62 mm, Antal poler: 12, 180°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Produkt-ID 1930810000
Ladda ner datablad Engineering-support Produktdownloads
Tillbehör 2 Är en motdel till 1 Använda produkter 11
Dopuszczenia Allmänna beställningsdata 치수 및 중량 Miljööverenstämmelse för produkt Systemparametrar Materialdata Rated data acc. to IEC Номинальные характеристики по CSA Märkdata enligt UL 1059 Packing Viktig hänvisningstext Klassificeringar

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, Rasterfläns, THT lödanslutning, 7.62 mm, Antal poler: 12, 180°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box
Art.nr.
1930810000
Typ
SV 7.62HP/12/180F 3.5SN BK BX
GTIN (EAN)
4032248580781
Qty.
12 items
Produktparametrar
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Förpackning
Box

치수 및 중량

Djup
11,4 mm
Depth (inches)
0,449 inch
Höjd
31,8 mm
Bygghöjd (tum)
1,252 inch
Höjd lägstbyggande
28,3 mm
Bredd
106,68 mm
Byggbredd (tum)
4,2 inch
Nettovikt
24,886 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Anslutningsvinkel
180°
Antal poler
12
Antal lödstift per pol
2
Lödstiftlängd (l)
3,5 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
Dimensioner för lödstift
0,8 x 1,0 mm
Diameter bestyckningshål (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
83,82 mm
L1 i tum
3,3 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
Kontaktsäker ovanför kretskortet
Beröringsskydd enligt DIN VDE 0470
IP 20
IP20
komplett monterad
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Stickcykler
25
Åtdragningsmoment
  • Momenttyp:
    Skruvfläns
  • Användningsinformation:
    • Tjocklek:
      • nominell:
        1,6 mm
      • nominell:
        3,2 mm
    • Åtdragningsmoment:
      • min.:
        0,65 Nm
      • max.:
        0,85 Nm
    • Rekommenderad skruv:
      • Skruvtyp:
        EJOT Delta PT 30x10 eller liknande
    • Tjocklek:
      • nominell:
        4,8 mm
    • Åtdragningsmoment:
      • min.:
        0,8 Nm
      • max.:
        1 Nm
    • Rekommenderad skruv:
      • Skruvtyp:
        EJOT Delta PT 30x12 eller liknande

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
Comparative Tracking Index (CTI)
≥ 500
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
57 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Номинальные характеристики по CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
300 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
35 A
Märkström (användargrupp C / CSA)
35 A
Märkström (användargrupp D / CSA)
5 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Märkspänning (användargrupp F / UL 1059)
744 V
Rated current (Use group B / UL 1059)
40,5 A
Märkström (användargrupp C / UL 1059)
40,5 A
Märkström (användargrupp D / UL 1059)
5 A
Märkström (användargrupp F / UL 1059)
40,5 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Packing

Förpackning
skrzynia
VPE-längd
349 mm
VPE-bredd
137 mm
VPE-höjd
40 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Lödhålsdiameter D=1,4+0,1 mm från 8 poler
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
